Электрические выключатели. Виды и особенности. Применение

Электрические выключатели – это специальные переключающие приборы, с помощью которых коммутируются линии передачи энергии от источника к потребителю. Согласно требованиям ПУЭ эти устройства устанавливаются только в разрыв цепи фазного провода 220 В. Нарушить это требование – значит подвергнуть человека, занимающегося ремонтом, серьезной опасности (при отключении нулевой шины фаза остается на одной клемме лампочки или иного прибора).

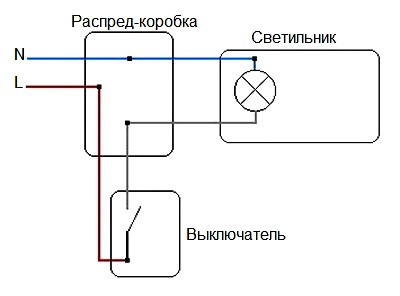

В быту эти электрические изделия используются для коммутации осветительных линий, включая и выключая свет в помещении. При их монтаже фазный провод заводится на одну клемму выключателя, а от другой проводник прокладывается до светильника. На второй контакт цоколя лампочки подводится нулевая жила, протянутая от распределительной коробки.

Podkliuchenie vykliuchatelia

Существующие разновидности

Электрические выключатели выпускаются в различных исполнениях, отличающихся по следующим признакам:

Способ переключения (конструкция механизма срабатывания).
Тип клеммных соединителей.
Варианты монтажа.
Функциональное назначение и степень защиты.

Способ переключения

По этому признаку они подразделяются на следующие виды:

Клавишные.
Поворотные.
Кнопочные.
С приводным шнурком.

На практике нередко применяются электрические выключатели, приводимые в действие с помощью электронных устройств (сенсорные, акустические, с датчиками движения и диммеры).

В клавишных переключение осуществляется за счет перекидывания подпружиненного контакта из одного положения в другое. В поворотных та же операция реализуется вращательным перемещением контактной планки. Кнопочные содержат в своей конструкции группу контактов, замыкающихся и размыкающихся при вертикальном смещении подпружиненного штыря.

Следующая разновидность – электрические выключатели с приводным шнурком. Они отличаются от кнопочных лишь тем, что имеют в своем составе прочный шнурок, крепящийся на исполнительном механизме и переключающий его. Сенсорные, акустические и подобные им выключатели используются совместно с электронными модулями управления, усложняющими схему включения.

Вид контактных соединений

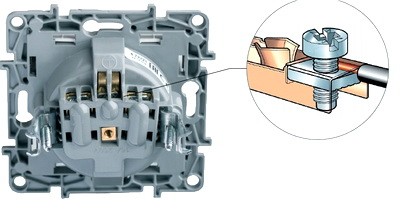

При проведении монтажных работ контакты переключающих электрических приборов подсоединяются к концам фазного провода двумя способами. В первом случае они фиксируются за счет применения стандартных винтовых зажимов, а во втором – используется специальный подпружиненный контакт. Первый способ несколько усложняет монтаж, но зато получаемое соединение отличается надежностью и высоким качеством. Если со временем оно немного ослабнет – всегда можно подтянуть винт и полностью восстановить контакт.

Elektricheskie vykliuchateli 2

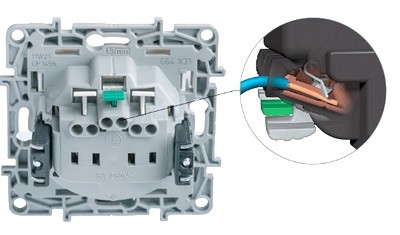

Механизм с подпружиненной клеммной пластиной считается усовершенствованным вариантом винтового соединения, благодаря которому удается обойтись без отвертки. Такая клемма поджимает вставленный в нее оголенный провод и удерживает его с заданным усилием. К достоинствам этого способа относят простоту монтажа, а к недостаткам – не очень надежный контакт в случае неправильной фиксации оголенного провода. Кроме того, такие соединения согласно ПУЭ допускается использовать только с медными проводниками.

Elektricheskie vykliuchateli 3

Особенности монтажа

По способу установки электрические выключатели подразделяются на открытые (накладные) и закрытого типа. Первые размещаются на специальном подрозетнике, изготовленном из древесины или пластика, а вторые утапливаются в толще стены в заранее просверленной нише.

Накладные выключатели используются как при открытом, так и при скрытном монтаже электропроводки. В отличие от них изделия закрытого типа применяются только в случае скрытой прокладки.

Как различаются электрические выключатели по своему назначению

По своему функциональному назначению делятся на следующие виды:

Линейные выключатели.
Проходные коммутаторы.
Перекрестные приборы.

Линейные – это обычные выключатели, через которые линейное напряжение подается на нагрузку (например, к осветительному прибору). Проходные представляют собой систему из двух взаимосвязанных механизмов, позволяющих управлять одним и тем же осветительным прибором из удаленных точек помещения. Перекрестные дополняют комплект из проходных приборов и используются для управления лампами из третьей (промежуточной) точки.

Уровень защиты

По степени защищенности от воздействия разрушающих факторов электрические выключатели делятся на несколько категорий, которые определяются показателем IP. Низшая степень защиты соответствует IP20 (такие приборы допускается устанавливать в условиях нормальной влажности и отсутствия больших скоплений пыли и мелких частиц).

Для ванных комнат, бань, душевых помещений, цеховых пространств и складских хозяйств подходят изделия с показателем защищенности не менее IP54. Они предназначены для работы в условиях повышенной влажности и защищены от попадания внутрь мелких частичек пыли и грязи.

Особенности устройства выключателей различного типа (их плюсы и минусы)

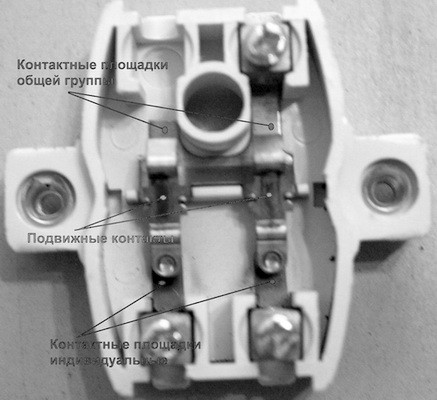

Особенности конструкции электрических выключателей самых распространенных клавишных видов. Они состоят из закрепленных внутри корпуса медных контактов и подпружиненного качающегося переключающего узла. Пружина в таком механизме работает как на сжатие, так и на растяжение.

Elektricheskie vykliuchateli 4

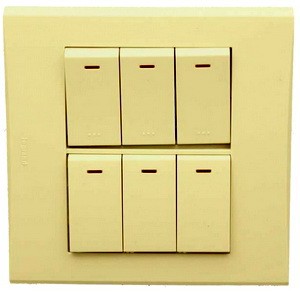

Электрические выключатели этого типа выпускаются в самых различных исполнениях (некоторые из них имеют две или даже три клавиши). Такие приборы используются для коммутации нескольких групп ламп, например, в многорожковой люстре.

Elektricheskie vykliuchateli 5

Такие изделия отличаются длительными сроками службы (при правильной эксплуатации они безотказно проработают не один десяток лет). Они практически лишены недостатков, за исключением случаев, когда в некачественных образцах ломается пружинящая пластина.

Переключатели с приводным шнурком

Были распространены в прошлом веке, но с небольшими доработками они используются и сегодня. Для их включения и последующего отключения достаточно аккуратно дернуть за шнурок по направлению вниз. Усовершенствованная модификация такого переключателя – изделие с несколькими группами управления осветительными приборами. Для их поочередного включения необходимо дернуть за шнур соответствующее количество раз. Их недостаток – сравнительно короткие сроки эксплуатации и частые поломки переключающего механизма.

Сенсорный выключатель

Это сложное электронное устройство, реагирующее на легкое прикосновение пальца. Формируемый в нем сигнал поступает на схему управления, включающую исполнительный орган. Такой прибор очень удобен в пользовании, но в отличие от механических аналогов часто выходит из строя и требует специальной настройки. Еще одно достоинство таких выключателей – их универсальность.

Приборы с дистанционным управлением

Позволяют включать и выключать светильники на значительном удалении от них. При их использовании переносимый оператором пульт передает команды по радиоканалу на осветительный прибор. Встроенный в него электрический выключатель в данной ситуации выполняет функцию приемника сигнала.

После его приема линия питания светильника коммутируется контактами, включенными в разрыв. Мощности управляющего пульта достаточно для того, чтобы переключать исполнительный прибор, удаленный от него на расстояние не более 25 метров.

К недостаткам этого способа коммутации относят сложность электронной схемы и ее частые поломки. Кроме того, в этом случае потребуются дополнительные элементы питания (батарейки), что также связано с определенными затруднениями.

Выключатели со встроенными датчиками

Наиболее «продвинутые» изделия, предназначенные для управления включением и выключением нагрузки. В их конструкции имеются чувствительные детекторы, способные реагировать на изменения параметров окружающей среды.

К таким отклонениям относят:

Перемещение крупного и объемного объекта в зоне чувствительности датчика (с датчиком движения).
Изменение акустической картины в контролируемом месте (акустические выключатели).
Снижение или повышение интенсивности освещения (датчики освещения).

Сигналы от датчика, среагировавшего на такие изменения, поступают затем в контроллер и после анализа передаются в исполнительный орган.

К преимуществам выключателей этого типа относят возможность экономить электроэнергию, которая потребляется только в моменты обнаружения отклонений в окружающем пространстве. Среди недостатков таких систем выделяют сложность управляющего электронного модуля и большие трудозатраты на его монтаж и обслуживание.

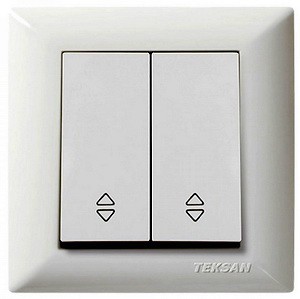

Проходные или перекидные (перекрестные) электрические выключатели

Prokhodnye

Это усовершенствованный вариант обычных клавишных моделей. Основное отличие изделий этого класса состоит в том, что они не просто размыкают или замыкают рабочие контакты, а переключают их согласно определенной схеме коммутаций.

В результате таких манипуляций поочередно коммутируется нагрузочная цепь с лампочкой, например, которую нужно зажечь при входе в длинное помещение и отключить – при выходе из него.
