Микродвигатели. Виды и устройство. Подключения и особенности

Электродвигатели с небольшой мощностью применяют в аппаратах и механизмах бытового назначения. В доме можно найти несколько микродвигателей: в магнитофонах, пылесосах, холодильниках, измерительной технике. Микродвигатели применяются в системах регулирования автоматического типа, авиации.

В технике бытового применения двигатели используют в пылесосах, бормашинах, швейных машинах, вентиляторах. Например, в конструкции видеокамеры имеется 6 микродвигателей. Сегодня необходимость в микродвигателях велика, появились специальные фирмы, производящие и разрабатывающие их.

Виды микродвигателей

Микродвигатели (МД) постоянного тока применяются для преобразования электрического тока в механическое вращение, называются исполнительными микродвигателями.

Виды микродвигателей разделяются на моторы с обычным, дисковым, полым и беспазовым якорем.

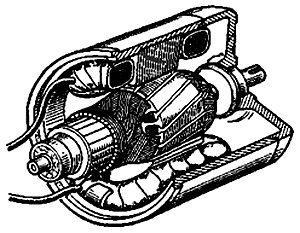

Микродвигатели с обычным якорем

В конструкции магнитный поток образуется возбуждающей обмоткой, находящейся на полюсах, либо постоянными магнитами. В первом варианте систему магнитов создают шихтованной, корпус и полюсы производят одним пакетом из листов, штампованных из профиля. Это требуется, так как микродвигатели эксплуатируются в переходных режимах.

Mikrodvigatel s obychnym iakorem

При втором варианте на корпусе статора размещают мощный постоянный магнит формы цилиндра, либо несколько магнитов, сделанных в виде сердечников полюсов, скоб. В исполнительных моторах систему магнитов создают ненасыщенной, чтобы якорь не влиял на поток и на скорость вращения. Катушку якоря наматывают в пазах якоря и соединяют с ламелями коллектора по такому же принципу, как в обычном исполнении моторов постоянного тока.

Схема с полым якорем

Магнитный поток образуется от обмотки возбуждения или от постоянных магнитов. Якорь сделан в виде стакана, находящегося между полюсами и стоящим на месте сердечником из ферромагнитного материала. Его насаживают на втулку подшипникового щита. Внутри якоря вместо сердечника можно установить неподвижные постоянные магниты формы цилиндра. Катушку якоря наматывают на каркас, пропитывают эпоксидкой, концы катушки припаивают к пластинам. После застывания эпоксидки коллектор и якорь образуют монолит.

Mikrodvigatel s polym iakorem

Инерционный момент полого якоря небольшой, повышается скорость двигателя. Из-за того, что нет насыщения зубцов, повышается индукция микродвигателя в воздушном пространстве микродвигателя, а, следовательно, и его момент вращения и магнитный поток в сравнении с микродвигателями с обычным якорем. Это также увеличивает быстродействие мотора.

Отрицательным явлением микродвигателей с полым якорем стала необходимость серьезного повышения МДС возбуждающей обмотки, потому что воздушный зазор намного больше, чем в моторах обычного вида. Это ведет к повышению веса, габаритов машины и снижения мощности в катушке возбуждения, но КПД этих микродвигателей из-за того, что нет потерь в стали, равен такому же значению, как в конструкции якоря обычного вида.

Микродвигатели с печатной обмоткой

Они имеют конструкцию диска и цилиндра. Дисковый имеет плоскую катушку якоря. Возбуждение создается магнитами с наконечниками из полюсов.

Этот тип микродвигателей оснащен плоской печатной катушкой якоря, которая нанесена на тонкий диск из текстолита или керамики. Возбуждение происходит постоянными магнитами с наконечниками в виде полюсов, сделанных как сегменты колец. Магнитный поток идет в направлении по двум воздушным зазорам и дискового якоря с печатной катушкой, замыкается на 2-х кольцах. Кольца сделаны из магнитномягкой стали, выполняют роль боковой поддержки. Магниты электрические или постоянные располагаются с одной или с двух сторон диска.

Печать катушки наносят на диск якоря химическим методом. Проводники расположены с двух сторон радиально, соединяются гальванически по сквозным отверстиям. Воздух является изоляцией проводников. Нанесение печати, соединения производится на станках, процесс механизирован.
Mikrodvigatel s pechatnoi obmotkoi

Все секции обмотки имеют в составе два проводника. Они находятся на разных сторонах диска. Количество активных проводников мало, ограничивается габаритами диска, для повышения напряжения используют обычную намотку волнового вида. Для снижения расстояния лобовых соединений, микродвигатели изготавливают с несколькими полюсами.

Иногда используют наконечники – полюсы. Они выходят за наружные соединения, становятся их частью. Для увеличения срока работы в конструкциях печатной катушки ставят коллектор. К нему подключают концы секций. В микродвигателях для быстродействия тормоза, от сигнала управления, диск изготавливают из алюминия, вместо изоляционного материала. Во время вращения диска образуются вихревые токи. Они образуют тормозной момент, зависящий от оборотов двигателя. Замедление сильно снижает число оборотов микродвигателя.

Достоинства с применением печатных катушек якоря:

Слабый инерционный момент якоря, позволяет обеспечить быстродействие.
Лучшая коммутация вследствие небольшой индуктивности, увеличивается срок эксплуатации щеток, увеличивается способность к перегрузкам микродвигателя.
Хорошее охлаждение катушки печати, дает возможность увеличить плотность тока в проводах катушки якоря, снизить вес и габариты микродвигателей.
Малое влияние якоря, нет ферромагнитных частей, поток по воздуху замыкается.

Отрицательные стороны в сравнении с обычными:

Значительная движущая сила возбуждения, зазор увеличен.
Большие потери из-за увеличенной плотности тока катушки якоря, при возбуждении магнитными силами, из-за износа проводов печатной катушки.

Цилиндрический якорь также находит свое использование в микродвигателях. Их конструкция похожа на моторы с полым якорем, отличие в методе намотки катушки якоря. На двух сторонах полого якоря способом электромеханического воздействия создают печатную катушку, концы подключают к коллектору. Микродвигатели с печатным якорем в виде цилиндра и с полым якорем имеют похожие свойства.

Микродвигатели асинхронного типа с одной фазой широко распространены. Они изготовлены с учетом требований многих приводов аппаратов и приборов, отличаются малой ценой и шумностью, надежны, не требуют техобслуживания, подвижные контакты отсутствуют.

Подключение

Микродвигатель асинхронного типа имеет различные типы конструкций по числу обмоток: с 1-й, 2-мя, 3-мя обмотками. С одной катушкой в моторе отсутствует момент запуска, надо применять специальный пусковой мотор. В моторе с двумя катушками одна из них главная, соединяется к сети питания.

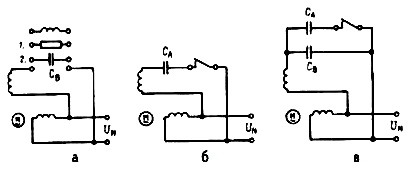

Для образования запуска нужен ток, который сдвинут по фазе от главной катушки. С этой целью к вспомогательной катушке последовательно подсоединяют сопротивление. Оно может быть разного вида.

Mikrodvigateli podkliuchenie

В схему питания дополнительной катушки подключают конденсатор. Получают угол между фазами 90 градусов. Конденсатор называют рабочим, так как он всегда подключен. При пуске нужно создать увеличенный момент, параллельно емкости С_в во время пуска включают емкость пуска С_а. Когда двигатель наберет обороты, пусковая емкость отключится от реле.

Для реверсивного направления вала в цепь дополнительной катушки подключают катушку индуктивности, ток пойдет впереди по фазе тока дополнительной катушки. Больше применяют метод сдвига фаз между главной и дополнительной катушками, дополнительную катушку закорачивают.

Основная катушка связана магнитной силой с дополнительной. При включении основной обмотки в другой катушке образуется движущая сила и ток, сдвинутый от основной обмотки. Вал мотора вращается в сторону от основной катушки к дополнительной.

Двигатель асинхронного типа на трех фазах и с 3-мя обмотками применяют в однофазной сети.

Mikrodvigateli podkliuchenie 2

Для образования нужного момента пуска по последовательной схеме с конденсатором включают сопротивление, размер его зависит от размера катушек мотора.

Обмотки

В 1-фазных моторах обмотки имеют разные параметры, в отличие от моторов с тремя обмотками с одинаковыми свойствами.

Для катушек, расположенных симметрично, число пазов на один полюс определяют по формуле:

q = N / 2pm, где N — число пазов; m — число обмоток; р — число полюсов. В катушках несимметричного расположения число пазов значительно меняется, обе катушки различны по числу витков.

Конструкция

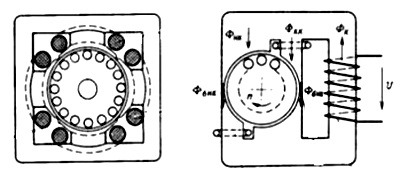

На рисунке двигатель с 2-мя сосредоточенными обмотками, по полюсам. Каждая катушка состоит из двух катушек по полюсам. Их надевают на сердечник и устанавливают в ярмо формы квадрата. Обмотки крепятся выступами.

Mikrodvigateli risunok

График индукции поля потока в зазоре схож с синусоидой. Кривая похожа на прямоугольник, если нет выступов. Элемент, сдвигающий фазы, для такого мотора – конденсатор или резистор. Целесообразно подключить вспомогательную катушку, тогда двигатель преобразовывается в асинхронный тип с расщепленными полюсами.

Микродвигатели с расщепленными полюсами применяют из-за малой цены, хорошей надежности, простоты. На статоре есть две обмотки. Основная обмотка подключена сразу в сеть питания. Дополнительная обмотка соединена накоротко, имеет 1-3 витка на один полюс.

Она объединяет часть полюса, это дало название двигателю. Дополнительная обмотка сделана из медной жилы, она делается по соответствующей форме. Выводы катушки сваривают. Ротор мотора изготовлен короткозамкнутым, на концах закреплены охлаждающие ребра, они отводят тепло от катушек статора.

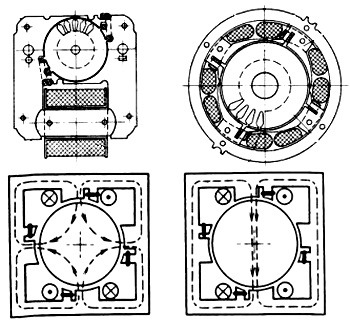

Варианты конструкции моторов изображены на схеме. Основная катушка расположена симметрично от ротора. Двигатель рассеивает магнитный поток в наружной магнитной цепи, КПД менее 15%, моторы изготавливают небольшой мощности до 10 Вт.

Мотор с симметричными обмотками в изготовлении требует сложного технологического процесса. Он состоит из составного статора, полюса, ротора, шунта магнитного. Полюсы мотора объединены ярмом, катушки находятся внутри системы, магнитные потоки меньше, чем у электродвигателя вышеописанной конструкции.

Mikrodvigateli risunok 2

Для изменения числа оборотов двигателя применяют полюсы перекрестные. Переключение пар производится просто, чтобы их изменить необходимо катушки соединить встречной схемой. В моторах с полюсами расщепленного типа применяется регулирование числа оборотов, которое заключается в переключении с последовательной схемы на параллельную.
