Соединения проводов. Методы соединений и особенности

При работе с электропроводкой часто требуется соединения проводов. Распространенная в таких случаях скрутка сегодня считается ненадежным и небезопасным способом. Рекомендуется использовать специальные клеммники и другие варианты соединения.

Tablitsa skrutok

Соединение электрических проводников оказывается обязательной манипуляцией при устройстве и ремонте электропроводки. Зачастую это производится путем скручивания оголенных концов соединяемых проводов. Далее полученная скрутка обматывается изолентой для исключения короткого замыкания. Но специалисты категорически не советуют так поступать, поскольку такое соединение не обеспечивает должного контакта.
При температурных колебаниях металл проводов расширяется или сужается, из—за чего надежность контакта может снизиться.

Надежный и качественный электрический контакт проводов должен обеспечивать не только высокую механическую прочность, но и гарантировать отсутствие дополнительного сопротивления, которое часто становится причиной перегрева провода в месте соединения проводников.

При монтаже электропроводки специалисты используют 5 основных методов соединения

Изолирующие колпачки СИЗ

Колпачки СИЗ имеют в конструкции коническую пружину, которая плотно обхватывает соединяемые провода, формируя требуемый контакт. Изначально концы проводов требуется освободить от изоляции и объединить посредством скрутки. Затем изолирующий колпачок надевается на них вращением по часовой стрелке. Как уже отмечалось, внутренняя пружина сжимает скрученные провода, а корпус колпачка изолирует их.

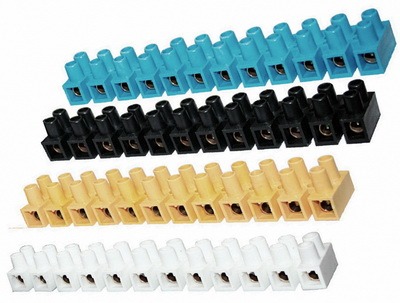

Винтовые клеммники

Клеммные колодки – правильный выбор при необходимости сделать переход с алюминиевого на медный провод. В зависимости от конструкции колодок фиксация провода осуществляется с помощью затягивающего винта или прижимающей пластины. В первом случае необходимо быть более аккуратным, так как излишне затянутый винт может повредить провод и нарушить нормальный контакт между проводниками. Клеммные колодки широко применяются для соединения многожильных проводов в домашних хозяйствах и на промышленных объектах.

В случае винтовых клеммников очищенные концы проводов сперва вставляют в отверстия, присутствующие с двух сторон корпуса. Затем их прочно фиксируют закручиванием винтов. Полученное соединение отличается простотой и удобством, но требует эпизодического подкручивания фиксирующих винтов.

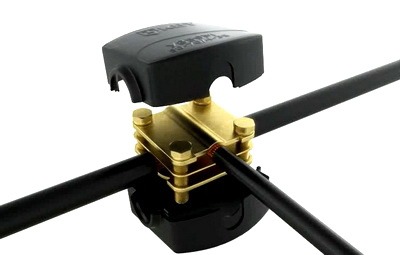

Ответвительный сжим — позволяет быстро и удобно сделать ответвление от магистральной электрической цепи. Конструкция сжима включает три металлически пластины и винты, располагающиеся в единой изолирующей коробке. Такой сжим может применяться для создания контактов медных и алюминиевых проводов, например, для подключения к воздушной линии из алюминиевого провода медного отвода в дом.

Клеммники WAGO

WAGO
Практичностью выделяются клеммники WAGO. Достаточно лишь вставить оголенные концы проводов в соответствующие отверстия в клеммниках, убедившись в надежной их фиксации. Внутри них содержится токопроводящая паста, исключающая возможность окисления металла проводов. Ее присутствие особо актуально при соединении алюминиевых проводов. Популярны также пружинные клеммники WAGO, допускающие многократное соединение и разъединение проводов. После их установки в отверстия клеммника остается защелкнуть специальный рычажок, что обеспечит надежную фиксацию провода. Когда нужно разъединить провода, потребуется лишь потянуть за этот рычажок. Для соединения меди и алюминия существуют клеммники WAGO с биметаллическими пластинами, которые имеют особое покрытие, предотвращающее окисление проводов.

Соединения проводов с помощью болта

Soedineniia provodov boltovoe
Если под рукой не имеется специальных соединителей, то можно обойтись обычным болтом, парой гаек и несколькими шайбами. Провода, очищенные от изоляции, скручивают в петли по диаметру болта. Гайки, шайбы и сделанные петли располагаются на болте в таком порядке:
— гайка;
— шайба;
— петля из провода;
— разделяющая шайба;
— петля из второго провода;
— шайба.

Посредством болтового соединения легко объединить два и более провода. Единственный значительный его минус — громоздкость, из—за чего подобное решение не всегда практично применять.

Soedineniia provodov nakonechniki

Для соединения проводов из различных металлов — алюминия и меди — важно не допускать их прямого касания. Зачастую на алюминиевую жилу сперва надевают оцинкованную медную гильзу, а затем ее обжимают специальными клещами. После чего можно выполнять непосредственно само соединение проводов.

Соединение пайкой

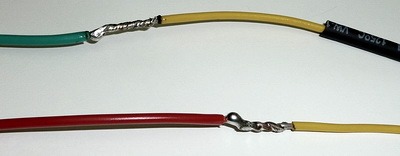

Soedineniia provodov paika
Для соединения проводов методом пайки необходимо использовать оловянно-свинцовый припой и канифоль. Перед началом работы жилы проводов оголяются и скручиваются между собой аналогично соединению скруткой. После этого паяльником тщательно пропаивается поверхность контакта, в результате чего можно получить соединение с малым переходным сопротивлением. Для повышения механической прочности такого контакта многие специалисты рекомендуют использовать СИЗы.
