Паяльные станции. Виды и особенности. Применение и как выбрать

Сегодня паяльник уже стал обыденным инструментом, который годится только для решения бытовых вопросов по пайке. Для выполнения качественного восстановления и ремонта современных устройств необходимо иметь более профессиональное оборудование. В этой области для специалистов и новичков предлагается большой выбор видов различных приборов. Для ремонта сложных электронных устройств используются паяльные станции, получившие большую популярность, как у начинающих радиолюбителей, так и у профессионалов.

Классификация и устройство

Современные профессионалы и радилюбители применяют практически на постоянной основе – паяльные станции. Учитывая большой выбор разнообразных моделей, рассмотрим их виды, назначение и возможности.

Контактные паяльные станции

Этот вид станций по своему устройству напоминает паяльник, оснащенный электронным блоком регулировки температуры.

Контактные станции для пайки делятся на две категории, в зависимости от вида применяемого припоя:

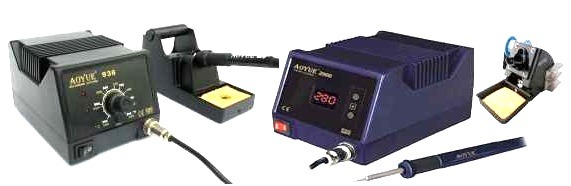

• Станции для работы с оловянно-свинцовыми припоями.

• Станции для припоя без свинца. Этот вид станций отличается наличием нагревательного элемента мощностью до 160 ватт. Это обусловлено повышенной температурой плавления припоев без свинца, поэтому необходима большая мощность. Наличие регулятора температуры в этом виде паяльной станции позволяет применять их для пайки обычным легкоплавким припоем со свинцом.

Цифровые и аналоговые

Паяльные станции делятся на цифровые и аналоговые, в зависимости от принципа действия управляющих блоков.

У аналоговых станций температура стабилизируется следующим образом:

• Нагревательный элемент работает, пока сердечник паяльника не нагреется до определенной температуры, далее питание отключается.
• При снижении температуры ниже определенной границы нагревательный элемент подключается и начинает нагревать жало паяльника.

За функционированием паяльника следит электромагнитное реле, которым управляет электроника и термодатчик. Преимуществом аналоговой управляющей системы паяльной станции является низкая стоимость. Недостатком является низкая точность работы, приводящая к чрезмерному нагреву жала паяльника. Отсюда возникают другие проблемы: перегрев радиодеталей, частая смена жала.

Цифровая станция пайки работает за счет управления нагревателем с помощью PID-регулятора, который управляется с помощью программы, заложенной в микроконтроллере. Цифровой способ контроля значительно точнее аналогового.

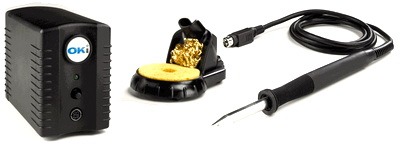

Индукционные устройства

В этом виде паяльной станции жало паяльника нагревается за счет индукционной импульсной катушки, действующей от колебаний высокой частоты, которые образуют в покрытии из ферромагнетика вихревые токи. Нагревание осуществляется до температуры, называемой точкой Кюри. После этого магнитные свойства ферромагнетика меняются и нагрев прекращается.

Бесконтактные станции

Такие устройства используются для ремонтных и демонтажных работ со схемами, а также для замены микросхем с большим количеством выводов.

Бесконтактная станция для пайки бывает инфракрасной, термовоздушной или комбинированной, в зависимости от принципа работы:

• Инфракрасная станция включает в себя нагревательный элемент в виде инфракрасного керамического или кварцевого излучателя. По сравнению с термовоздушными паяльными станциями у инфракрасных станций есть свои достоинства:
  -разрешается работа со сложнопрофильными компонентами;
  — не нужно искать насадку для фена под определенную микросхему;
  — радиодетали во время пайки не сдуваются воздухом с платы;
  — равномерное нагревание места пайки.Стоит отметить, что инфракрасные станции имеют высокую стоимость, и являются профессиональным оборудованием. Начинающими любителями радиоэлектроники они применяются редко.

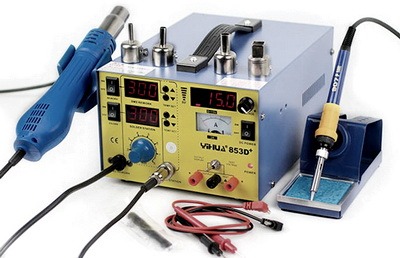

• Паяльная станция с феном (термовоздушная). Контактные станции являются монтажными, а для демонтажа радиодеталей с большим числом выводов, как микросхемы, они не подходят. Для этого применяется специальное оборудование с термофеном. В отсутствии такого оборудования радиолюбители иногда используют промышленный фен или газовую горелку. Но это не профессиональный инструмент, который не позволяет добиться хорошего качества работы. Слишком мощная струя воздуха может сдуть радиодетали с платы. Поэтому лучше применять специально предназначенное для этого оборудование.Изображенная модель станции оснащена цифровыми контроллерами. Такое оборудование стоит больше простых моделей. Чаще всего фены комплектуются регулирующими поток воздуха насадками.

• Комбинированные паяльные станции сочетают в своем устройстве другие виды оборудования, например, термофен и паяльник.

Демонтажные станции

В конструкцию этого вида оборудования входит компрессор, действующий на всасывание. Нагретый припой с поверхности всасывается в отдельную емкость.

Дополнительное оборудование

Многие станции для пайки поставляются в комплекте с дополнительными устройствами, облегчающими работу. К ним относятся:

• Лампы для подсветки.
• Дымоуловители.
• Демонтажные пистолеты.
• Вакуумные пинцеты.
• Тепловые излучатели для разогрева монтажной платы.
• Фен для локального нагрева.
• Термопинцет для установки и демонтажа миниатюрных деталей.

Как выбирать паяльные станции

Основной задачей паяльной станции является обеспечение качественной пайки элементов. Это зависит от технических и конструктивных параметров:

• Вид нагревательного элемента. Изготовители сегодня представляют паяльные станции, оснащенные двумя видами нагревательных элементов: керамическими и нихромовыми. Первые из них нагреваются быстро, но слишком чувствительны к неравномерному нагреванию, и часто трескаются. Термостабилизация помогает керамическим нагревателям обеспечить хорошую отдачу тепла, долговечность и высокую мощность. Нихромовые элементы не могут обеспечить долгий срок службы нагревателя, поэтому их лучше применять для редкого использования. Однако, нихромовый нагреватель имеет низкую стоимость, в отличие от керамического.
• Интервал регулирования температуры.
• Скорость нагревания.
• Мощность. Качественная работа паяльной станции во многом зависит от ее мощности и вида пайки. Мощность является главным параметром при выборе оборудования для пайки. Это особенно важно при использовании паяльной станции для ремонта чувствительных устройств: навигаторов, планшетов или смартфонов.
• Напряжение.
• Параметры эргономики: форма, размеры, масса.
• Стандартная температура безсвинцовой пайки для оборудования должна составлять не менее 250 градусов.

Независимо от типа паяльной станции, необходимо заблаговременно запастись несколькими сменными жалами. Разные виды жал имеют разную площадь края, форму. Эти параметры влияют на окончательный результат работы. Чем больше площадь конца жала, тем лучше происходит теплообмен при пайке. Форма жала и его температура влияет на способность пайки определенных элементов и радиодеталей.

Добросовестные производители паяльного оборудования контролируют качество материала паяльных жал. При выборе паяльной станции большое значение имеет возможность замены деталей при выходе их из строя.
