Видеокамеры. Виды и устройство. Работа и применение. Особенности

Благодаря новым технологиям сегодня удается решать многие задачи в обеспечении безопасности многих объектов, включая жилые здания. Одним из главных способов охраны объектов сейчас считается видеонаблюдение. Видеокамеры различаются по принципу работы, техническим свойствам и конструкции. Большое разнообразие камер видеонаблюдения позволяет подобрать устройство для всех сфер применения.

Виды камер по принципу действия

Сегодня существуют многие различия между видеокамерами, но главное их отличие – это метод обработки и трансляции видеосигнала. По данному признаку видеокамеры подразделяются на 2 вида:

Аналоговые.
Цифровые.

Аналоговые

Используются давно (с 20 века). Конечно данная технология и конструкция этих устройств существенно поменялись, но их принцип работы по-прежнему остается таким же. В аналоговых камерах, изображение, попадая в объектив, передается на ПЗС (CCD) матрицу. Эта сложная архитектура преобразует изображение в электрический импульс. Посоле чего полученный импульс преобразуется в аналоговый сигнал, который обрабатывается процессором, усиливается и поступает на экраны обычных телевизоров или рекордеров.

Analogovye

Аналоговый сигнал считывается различными устройствами, потому что он такой же, как обычный телевизионный сигнала PAL или NTSC, который принимает любой телевизор.

Аналоговые устройства обладают достоинствами:

Высокая степень надёжности.
Просты в установке, подключении и настройке.
Не возникает задержек во время трансляции.
Недорого стоят.
Совместимы с системами различных производителей.
Могут комплектоваться микрофонами для записи звука.

Минусы:

Не защищены от постороннего вмешательства.
Могут транслировать сигнал только с помощью кабеля.
Часто возникают помехи при подключении с помощью не специализированных кабелей.
Не могут транслировать видеосигнал через интернет, а также не могут подключаться к ПК.
Картинка низкого качества.

Цифровые

Принцип работы цифровых устройств отличается от аналоговых тем, что видеосигнал конвертируется в цифровой при помощи специального аналого-цифрового преобразователя и сжимается в один из существующих видеоформатов, часто используют JPEG, MPEG-4 и H.264 формат.

TSifrovye

В конструкцию цифровой видеокамеры входит процессор, оперативная и постоянная память, а также Wi Fi-модуль и сетевой интерфейс Ethernet. В отличие от аналоговых устройств, цифровые устройства транслируют не видеосигнал, а поток цифровых данных, который легко передается по интернету.

С помощью технологии РоЕ питание может осуществляться по кабелю (витая пара). Они обладают большой чувствительностью и многократным зумом. Цифровую информацию проще хранить, и она легко поддается любой обработке.

Достоинства:

Оснащаются микрофоном и динамиком, поэтому можно записывать звук и связываться с нарушителями без подключения других устройств.
Могут использоваться на улице и в любых зданиях.
Оснащаются процессором, оперативкой и ПО, поэтому можно делать циклическую запись.
Миникамеры с датчиком движения можно настроить так, что они будут срабатывать после реагирования датчика.
Большая степень защиты от постороннего вмешательства.

Основные недостатки цифровых камер:

Большая стоимость.
В процессе записи пропускаются незначительные фрагменты видеозаписи.

AHD камеры

В AHD-устройствах хорошо совмещены преимущества аналоговых и цифровых типов камер. Они оснащаются матрицей большого разрешения, снимающей качественную картинку в формате 720р и HD 1080p. При этом в них применяется шумоподавление, позволяющее добиться высочайшего качества записи в мало освещённых местах. Камеры данного типа позволяют качественно вести съемку объектов на удаленности до 500 м.

AHD kamery

Разновидности камер по функциональности

По функциональности это оборудование можно разделить на группы. Не стоит рассматривать разнообразные шпионские камеры скрытого видеонаблюдения (выполненные в форме ручек, зажигалок и остальных аксессуаров), потому что они запрещены законодательством нашей страны.

Wi Fi видеокамеры

Передают видеосигнал с помощью беспроводного канала wi-fi, по которому картинка поступает на компьютер, роутер и современные мобильные устройства. Видеозапись может записываться на внутренний жесткий диск ПК или мобильного гаджета, или передаваться в сеть роутером.

Wi Fi videokamery

Автономные видеокамеры с накопителем

Оснащаются аккумуляторами или батарейками. Для увеличения времени записи можно использовать и зарядные устройства, позволяющие устранять их основной минус – небольшой срок автономной работы (1-4 ч). Устройства этого типа записывают происходящее на CD накопитель или флешку. Потом для просмотра видеозаписи достаточно подключить съемный накопитель в компьютер, и запустить требуемый видеофайл в медиапроигрывателе.

Avtonomnye videokamery

Преимуществом этих камер является их миниатюрность и отсутствие проводов, что требуется для скрытой съемки объектов.

Микрокамеры

Видеокамеры данного типа самые миниатюрные, поэтому часто производители делают их в бескорпусном варианте. Благодаря маленьким размерам данное оборудование может встраиваться в элементы интерьера помещений (розетки, люстры и т.д.). Питаются микрокамеры тоже от аккумуляторов и блоков питания.

Mikrokamery

Устройство и технические параметры

Все видеокамеры — это высокотехнологичная аппаратура, состоящая из:

Объективов, состоящих из линз, фокусирующих картинку на фотоприемник (матрицу).
Матриц — фотоприемников, снимающих изображение и преобразующих его в электрические сигналы.
Видеопроцессоров — обеспечивающих обработку поступающих с матрицы сигналов в видеосигнал, передающийся в последствие по кабелю или wi-fi на экран.
Инфракрасной подсветки, позволяющей снимать объекты ночью, а также датчиков движения и звука, которые обеспечивают автоматическое включение устройства при появлении в радиусе их действия различных объектов.

Основные параметры:

Метод обработки сигнала (аналоговый или цифровой).
Угол обзора, зависит от размера матрицы.
Разрешение изображения.
Чувствительность (уровень освещенности).
Тип электропитания (от аккумуляторов или адаптеры питания).
Тип связи (провод или Wi Fi-модуль) и т.д.

Как выбрать

В процессе выбора видеокамеры требуется учитывать особенности ее эксплуатации и поставленной цели.

Videokamery vidy

Например, для установки камер на улице нужно учитывать допустимые рабочие температуры устройства, а также их устойчивость к различным природным воздействиям (дождь, пыль, солнце и т.д.). Необходимо учесть и возможное изменение удаленности объектов, поэтому следует выбирать с автоматической фокусировкой.

Если устройство будет использоваться в темном помещении, то лучше подойдут камеры с чувствительной матрицей и ИК подсветкой.

Также хорошим качеством устройства является видеозапись в цветном и черно-белом режиме, а также автоматическое переключение в необходимый вариант записи при изменении освещения. Например, ночью данные устройства видеозаписи сами переключаются в режим монохромной съемки и задействуют ИК подсветку, поэтому удается сохранить качество видеоизображения (чувствительность матрицы в черно-белом режиме выше), так как при цветной ночной съемке на изображении будут появляться различные помехи.

Если нужно максимально замаскировать оборудование, то требуется выбирать беспроводные микрокамеры, потому что не придется прятать где-либо кабель.

Что говорит законодательство РФ о скрытом видеонаблюдении

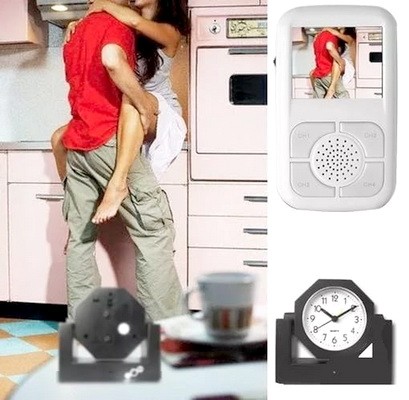

Есть перечень запретов в нашей стране, не позволяющих вести скрытую съемку в некоторых случаях. Также за реализацию и использование некоторых скрытых устройств по закону предусмотрено уголовное наказание (по статье 138 ч. 1 могут лишить свободы на срок до 4 лет). Такими являются все устройства установленные в бытовые предметы микрокамеры: зажигалки, часы и т.д.

Videokamery skrytye

Также запрещено использовать камеры, обладающие следующими параметрами:

Имеющие выносной глазок pin hole.
Способные делать съемку при освещенности меньше 0,01 Лк.

В любых законах имеются разные лазейки, поэтому они есть и в данном – скрытые видеокамеры запрещается монтировать в бытовые предметы, но в перекрытиях и стенах по закону использовать их разрешено.

В любом случае, перед монтажом скрытых камер, требуется изучить действующее законодательство. К примеру, оно разрешает вести скрытое наблюдение в своем жилье для контроля за работой домработниц, нянечек, других работников и т.д. Конечно они могут написать заявление и подать его в прокуратуру или суд, но любой адвокат быстро докажет законность ваших действий.

Но если скрытая съемка ведется на улице, то нужно установить угол обзора камер так, чтобы соседи не были в поле её действия, так как по закону это считается вмешательством в частную жизнь граждан.

Оборудование видеонаблюдения запрещается ставить и в общественных местах (подъезды, заправки, стоянки и т.д.), так как это разрешается делать только по постановлению суда. В этих случаях разрешается использовать для видеонаблюдения обычные видеокамеры, при этом обязательно нужно размещать информацию о том, что идет видеонаблюдение.
