Система АСКУЭ. Что это и как работает. Электронный счетчик

Инженеры-энергетики еще в прошлом веке начали проектировать эффективные системы, способные самостоятельно контролировать потребление электрической энергии. В настоящее время такую систему называют автоматической системой контроля учета электроэнергии, сокращенно система АСКУЭ.

На стадии внедрения этих систем возникало немало трудностей, так как микропроцессорные элементы, устанавливаемые в систему, были дорогостоящими, и использовались только на крупных промышленных предприятиях.

Для обеспечения обработки и сохранности информации были необходимы электронно-вычислительные машины, что также являлось непозволительной роскошью для общего применения. Когда появились персональные компьютеры, то эта задача значительно упростилась. К тому времени микропроцессоры уже стали намного дешевле и доступнее, поэтому организация автоматического контроля над расходом электрической энергии стала более простой задачей.

Инженеры не остановились на этом, и постоянно совершенствовали эту систему. Стали разрабатываться электронные счетчики, установка которых дает более качественные показатели расхода энергии. Далее появилась сотовая связь, которая обеспечила условия функционирования системы АСКУЭ по беспроводной технологии. Это значительно повысило эффективность эксплуатации этой системы и быстрый доступ к ее информационным данным.

Для чего служит система АСКУЭ

Главной задачей и принципом действия системы контроля электроэнергии является сбор информации по всем потребителям энергии, состоящим в этой системе, по напряжению и мощности. Затем система обрабатывает полученные показания расхода, и на их основе выдает результат в виде отчета. В обязательном порядке система проводит анализ работы и прогнозирование ситуаций на будущие периоды. Основным моментом является анализ финансовых параметров и определение стоимости за израсходованную электроэнергию.

Sistema ASKUE ustroistvo 1

Условия качественной работы системы АСКУЭ

У всех потребителей электрической энергии необходимо установить наиболее современные приборы учета, а именно, электронные счетчики.
Полученную информацию от электронных счетчиков в виде цифровых сигналов концентрировать в сумматорах, которые являются специальными блоками, обладающими большим объемом памяти.
Организовать внутри системы связь, позволяющую отправлять отчеты потребителям и организациям, снабжающим электрической энергией.
Создать центры по обработке полученной информации. Для этого их следует оснастить современной вычислительной техникой и программным обеспечением.

Организация системы АСКУЭ

Для создания рассматриваемой системы необходимо организовать работу нескольких отделов, каждый из которых станет выполнять определенные задачи. Отделы системы делятся на несколько рабочих уровней, которые стоит рассмотреть подробнее.

Sistema ASKUE ustroistvo 2

Первый уровень

Устройствами этого уровня должны быть электронные счетчики, расположенные у потребителя энергии. Вместо электронных счетчиков иногда применяются специальные датчики, и подключаются через специальную компьютерную программу. Датчики можно подключить к аналого-цифровым преобразователям.

Система АСКУЭ имеет особенности, выраженные в ее возможностях. Контроллеры соединяются с датчиками с помощью стандартного интерфейса, применяемого для асинхронного интерфейса. Это наиболее известная модель, ставшая популярной во многих системах автоматизации производственных сетей.

В системе имеется приемник цифрового сигнала, обладающего сопротивлением 12 кОм. Существуют некоторые ограничения передатчика цифрового сигнала, что ограничивает число приемников сигнала. Поэтому стандартный интерфейс способен принимать электронные сигналы всего от 32 датчиков, что является недостатком.

Второй уровень

Это связующий элемент системы контроля. На его линии расположены разные контроллеры, передающие сигналы. Обычно это преобразователи, модифицирующие сигнал от стандартного интерфейса к специальному устройству, совместимому с компьютером. Именно такой измененный сигнал может обрабатывать программное обеспечение.

При необходимости включения в систему большего количества датчиков, в нее устанавливают специальный концентратор, являющийся составным элементом второго уровня системы контроля.

Третий уровень

В этом отделе концентрируется, обрабатывается, производится анализ и хранение данных всей системы. Главным требованием к третьему уровню является обеспечение современной программой для настройки всей системы.

Электронные счетчики являются сложными электронными устройствами. Они применяются для учета расхода энергии, и имеют такое устройство, что могут быстро подключиться к системе АСКУЭ. Но существуют старые счетчики, не способные подключаться к системе контроля. Для решения этой проблемы в качестве дополнительного оборудования можно установить специальный оптический порт, способный считывать данные и передавать их на компьютер. Такой порт можно устанавливать на подключенном функционирующем счетчике.

В системах контроля над расходом электроэнергии кроме электронных счетчиков могут применяться индукционные виды счетчиков. Если посмотреть на маркировку индукционного счетчика, то в ней может иметься буква «Д», что означает пригодность этих моделей для работы в системе АСКУЭ. В таких счетчиках имеется импульсный датчик с возможностью телеметрического выхода, который и передает данные по двухпроводной связи.

Но вряд ли стоит применять старые счетчики индукционного типа, они уже свое отработали, и привязать их к современной системе контроля уже становится сложнее. Такие виды лучше использовать для учета потребления энергии отдельных участков, не входящих в систему контроля АСКУЭ.

Электронные счетчики

Система АСКУЭ включает в себя основные элементы – электронные счетчики, которые являются преобразователями аналогового сигнала в импульсную частоту, учет которых дает объем израсходованной электрической энергии.

Основным достоинством этих современных приборов является отсутствие движущихся деталей, в отличие от индукционных счетчиков. Они также обеспечивают широкие пределы входных величин напряжения, дают возможность быстрой организации систем учета с несколькими тарифами, позволяют увидеть количество израсходованной энергии за любой прошедший период, измеряют мощность, сочетаются с оборудованием АСКУЭ и обладают многими другими полезными функциями.

Большой перечень возможностей обуславливается программной оболочкой микроконтроллера, который входит в состав всех современных электронных приборов, и счетчиков энергии.

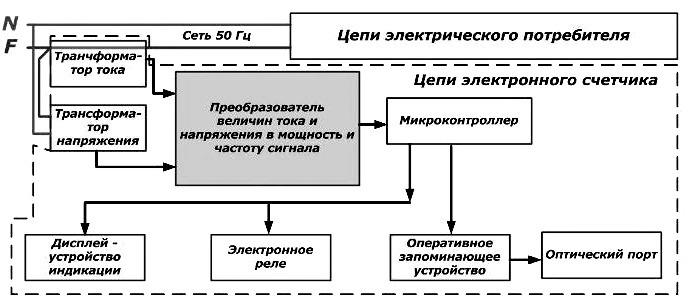

Sistema ASKUE elektronnyi schetchik ustroistvo

Дисплей представляет собой цифровой индикатор, и служит для выдачи информации о режимах работы, потреблении энергии, времени и даты.

Источник питания предназначен для питания электронных компонентов схемы. С ним связан супервизор, формирующий сигнал сброса для микроконтроллера при подаче и отключении питания.

Часы служат для показа текущей даты и времени. В некоторых видах счетчиков часы работают от микроконтроллера, но чтобы не создавать на него дополнительную нагрузку, для часов применяют отдельную микросхему.

Оптический порт дает возможность считывать данные со счетчика и служит для установки параметров счетчика.

Микроконтроллер называют сердцем электронного счетчика. Большинство функций счетчика выполняет микроконтроллер. Он преобразует сигнал от трансформатора тока в цифровой сигнал, выполняет его обработку. Микроконтроллер также управляет выходами интерфейса и принимает команды управления.

При возникновении неполадок, проблем и сбоев в системе можно обратиться к другим подрядчикам, специализирующимся на установке таких систем. Установка системы контроля энергии проводится соответственно требованиям заказчика с учетом индивидуальных данных объекта. Большое значение имеет как проектирование и монтаж, так и настройка оборудования. Поэтому важным моментом является установка правильных характеристик для эксплуатации системы, надежное подключение по тому связному каналу, который выбрал заказчик. От этих моментов зависит дальнейшая эксплуатация всей системы.

Система АСКУЭ работает по сложной схеме, состоит из разных уровней. Чтобы обеспечить эффективность и точность ее работы, требуется правильно связать между собой все уровни, и применять только новые современные приборы, привлекать для настройки квалифицированных мастеров.
