Нагревательные маты. Виды и устройство. Плюсы и минусы

Нагревательные маты – элемент системы электрического теплого пола, представляющий собой греющий кабель, для удобства монтажа уложенный и закрепленный на подложку. Маты используются в сочетании с терморегулятором, и в большинстве рассчитаны на последующую отделку плиткой.

Устройство нагревательных матов

В основе матов используется нагревательный кабель. При пропуске через него электрического тока, тот за счет внутреннего сопротивления разогревается до комфортных для человека температур. Жила греющего кабеля в основном изготавливается из меди или стали. Для изоляции жилы применяется многослойная оболочка из полимеров, стеклопластика и резины. В случае состаривания одного из слоев изоляцию обеспечат остальные слои, поэтому система является крайне надежной. Гарантия европейских и корейских производителей на нагревательный кабель может составить более 50 лет.

Греющий кабель укладывается змейкой на подложку. Обычно в ее качестве используется мелкоячеистая стеклосетка. Реже встречается разновидность матов, кабель в которых уложен между двумя слоями алюминиевой фольги. Изделия на сетке предназначены для мокрого монтажа под плитку, а в фольге под остальные виды напольного покрытия, причем сухим способом.

Nagrevatelnye maty 2

Подключение греющего кабеля к терморегулятору выполняется холодными (обычными электромонтажными) проводами. Они присоединяются к его жилам и подводятся к питанию. Холодные провода просто пропускают электрический ток, при этом не греются. Это исключает отвод тепла в сам терморегулятор, закрепленный на стене.

Одножильные и двужильные нагревательные маты

В конструкции нагревательных матов могут использоваться 2 вида греющего кабеля:

Одножильный.
Двужильный.

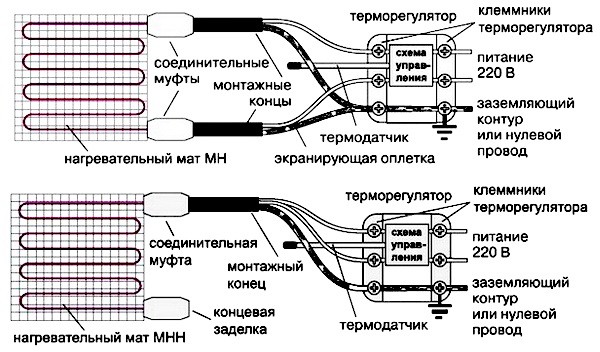

По уровню эффективности и надежности это практически одинаковые элементы. Разница между ними состоит в устройстве, что создает определенные правила монтажа. Так одножильный кабель должен подключаться к терморегулятору обеими концами. Это создает трудности. Обычно начало укладки мата выполняется от терморегулятора, а заканчивается в другом конце помещения. Таким образом, чтобы подключиться к регулятору, нужно проложить по отдельному холодному проводу питания от каждого конца кабеля. При этом один из них получается коротким, а второй длинным.

Двужильный греющий кабель содержит в себе 2 проводника. В конце они объединяются вместе в замкнутую цепь. Благодаря этому подключая их к сети, ноль и фаза разводятся к одному концу мата. Это во много облегчает монтаж, когда способ укладки подразумевает проделывание штробы под провода питания.

Podkliuchenie greiushchego kabelia

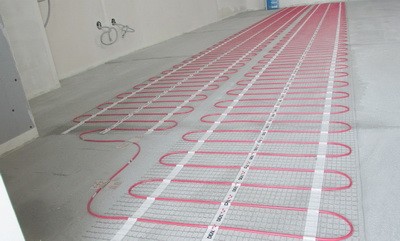

Обрезка нагревательных матов

Нагревательные маты выпускаются в виде рулонов шириной 50 см. Более редкими являются изделия в рулонах 30 см. Теплый мат продается рулонами разной площади. При его покупке нужно просто выбрать рулон такой же площади, как и помещение, в котором он будет монтироваться. Это крайне важно, поскольку греющий кабель запрещается укорачивать. Если площадь помещения, к примеру, составляет 7,4 м², а кабель такого размера не продается, то лучше взять наиболее подходящий меньшей площади 7 м или 6,5 м.

При этом холодный кабель, если он изначально подключен производителем к греющему, укорачивать можно как угодно. Также можно подрезать подложку, на которой крепится греющий кабель. Это делается таким образом, чтобы перевернуть рулон и смотать его в обратную сторону, заполнив пол всего помещения полосами. Сам теплый кабель является гибким, поэтому разгибание ему не вредит.

Nagrevatelnye maty 3

Нагревательный мат на стеклосетке

Наиболее распространенной разновидностью греющих матов являются изделия на подложке из стеклосетки.

Они предназначены для монтажа мокрым способом в:

Плиточный клей.
Стяжку.
Штукатурку.

Маты на стеклосетке оснащаются кабелем разного диаметра, обычно 4-5 мм. Он привязывается на такую же сетку, что используется при армировании во время штукатурных работ. Это позволяет надежно крепить материал в строительных растворах.

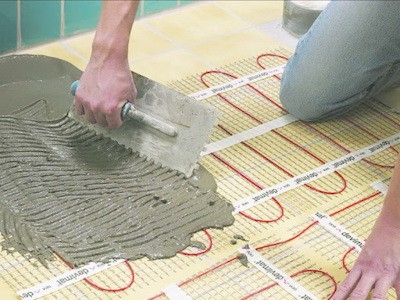

Чаще всего проводится монтаж в плиточный клей. На прогрунтованную сухую чистую поверхность раскладываются нагревательные маты. Поверх них накладывается плиточный клей, на который сразу же приклеивается керамическая плитка или керамогранит. Использование матов влечет незначительное увеличение расхода клея. Благодаря тому, что мат располагается близко к плитке, та быстро прогревается. При этом клей, и само покрытие, очень хорошо отдают тепло. Однако учитывая, что плитка преимущественно используется для укладки в коридорах, санузлах и кухнях, смонтировать мат во всех помещениях данным способом не удастся.

Nagrevatelnye maty 4

При необходимости укладки поверх нагревательного мата других напольных материалов проводится его монтаж в стяжку. Этот метод приводит к более медленному прогреву пола, поскольку кабель должен обогреть большую массу бетона. Также практикуется способ укладки мата на стяжку с последующей заливкой наливного пола. Тот способен дать необходимую крепость слоя даже при толщине 7-8 мм. Этого достаточно, чтобы скрыть нагревательные элементы. На такое основание можно укладывать ковролин, линолеум. Что касается ламината, паркета и массивной доски, то уровень теплопередачи от мата в стяжке будет существенно снижен. Для таких покрытий мокрый монтаж экономически не оправдан.

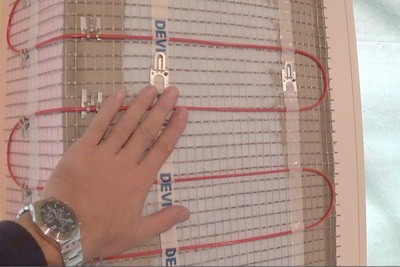

Нагревательные маты можно монтировать в стены. Для этого он закрепляется через сетку на дюбели с широкой шайбой. После этого стена может оштукатуриваться или отделываться плиткой. Этот способ применяется когда площади пола недостаточно, чтобы уложить нужное количество мата для поддержания комфортной температуры. Примером этого может быть ванная. Мат не рекомендуется укладывать под мебель и сантехнику. В ванной комнате остается недостаточная площадь свободного пола, поэтому монтаж на стены хотя и более трудозатратный, но более эффективный.

Nagrevatelnyi mat na stenke

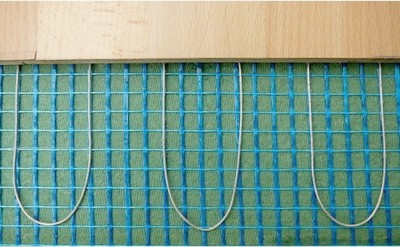

Отдельные производители предлагают особую разновидность нагревательного мата на стеклосетки, толщина кабеля которого составляет 2-3 мм. Это позволяет его монтировать сухим способом. Он в первую очередь предназначен для укладки под твердые напольные покрытия, такие как ламинат и паркет. При использовании линолеума или ковролина необходимо сначала уложить поверх мата фанеру или подобный материал.

Nagrevatelnyi mat na stenke 2

Нагревательный мат в оболочке из фольги

Фольгированные нагревательные маты предназначены для укладки сухим способом под любое напольное покрытие кроме плитки. Их можно уложить под паркет или ламинат. Для мягких покрытий нужно использовать фанеру поверх мата, после чего уже расстилать линолеум, ковролин или ковер. Нагревательный кабель в фольгированном мате на порядок тоньше. Его толщина может составить 1,7 мм и даже меньше. Благодаря этому при укладке он не поднимает уровень пола.

Nagrevatelnyi mat v obolochke iz folgi

Выбор мощности

При продаже нагревательных матов указывается их мощность в расчете на 1 м². При этом у одного производителя у изделий с разной мощностью обычно используется одинаковый греющий кабель. Просто у мата большей производительности он уложен с большим количеством витков и меньшим зазором между ними.

Выбор мощности мата зависит от того, для какой цели он используется. Если как основной источник тепла, то достаточно мощности:

120 Вт/м² для коридора.
150 Вт/м² для ванной комнаты.
200 Вт/м² для спальни.

Нужно учитывать, что рекомендация распространяется только на помещения с нормальными теплопотерями. Если стены тонкие, потолок не утеплен, то такой мощности нагревательных матов на 1 м² будет недостаточно.

Также важно понимать, что мощность матов влияет на скорость их разогрева и подогрева поверхности, с которой они контактируют. При этом они не нагреваются больше, чем менее мощные маты. Дело в том, что оборудование контролируется терморегулятором. Большинство из них поддерживают нагрев в пределах температур +5…+35°С. Как только нагревательные маты разогреют расположенный с ними рядом датчик до установленного уровня, терморегулятор отключить нагрев. Если мощности греющего кабеля на единицу площади недостаточно, то пол будет греться часами.

Преимущества и недостатки

Нагревательные маты это современное решение для поддержания положительной температуры в помещении.

Его применение имеет ряд положительных качеств:

Простой монтаж.
Возможно проводить точную регулировку температуры в помещении.
Благодаря большой площади нагрева комфортная температура воздуха устанавливается быстро.
Система является автоматической, не требующей постоянного контроля.
Все элементы системы скрыты, они не загромождают интерьер.

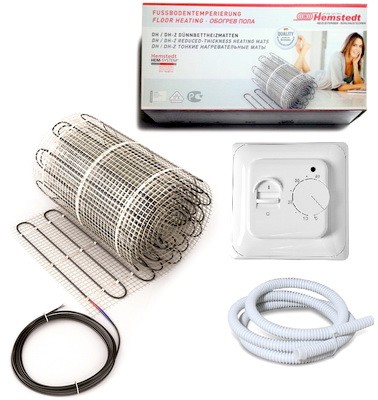

Нагревательные маты укладываются проще, чем обычный электрический греющий кабель без подложки. Но, к примеру, монтаж пленочного инфракрасного теплого пола в разы легче. Греющие маты управляются терморегулятором. Многие такие устройства позволяют проводить регулировку нагрева по температуре воздуха в помещении, или по температуре пола. К примеру, если помещение отапливается другим оборудованием и в нем и так тепло, но пол холодный, то нагревательный мат может работать только на его подогрев.

Nagrevatelnye maty 5

Также терморегуляторы позволяют настраивать температуру по часам и дням. Так, можно снижать нагрев ночью или в дневные часы, когда дома никого нет. Под управлением устройства маты будут интенсивно нагреваться только в вечерние часы, когда есть жильцы, и по выходным дням.

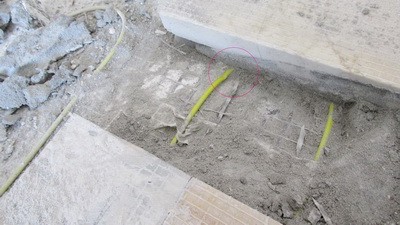

Недостатком нагревательных матов является только сложность ремонта. Хотя срок службы разной продукции по заверениям производителей может составлять 20, 30 или 50 лет, но это не значит, что греющий кабель гарантированно не перегорит. Часто его можно повредить через напольное покрытие, к примеру, прикручивая к полу унитаз. В таком случае для ремонта нужно демонтировать обшивку по месту повреждения, а если мат находится в стяжке, то и ее. При этом найти участок с неработающим кабелем сложно.

Nagrevatelnye maty 6
