Пленочный пол. Устройство и монтаж. Плюсы и минусы. Особенности

Обогревающие конструкции с инфракрасным излучением относятся к универсальным системам, способным заменить батареи отопления в небольших по площади помещениях. Но чаще всего такой пленочный пол используется для дополнительного обогрева, позволяющего поддерживать комфортную температуру в жилых комнатах.

Устройство и принцип действия

Основу инфракрасного «теплого» пола составляют нагревательные пленки, изготовленные из углеродосодержащих ячеек очень маленького размера. При прохождении по ним электрического тока эти элементы излучают электромагнитные волны в инфракрасном (тепловом) диапазоне.

ИК излучение, которое испускает пленочный пол, не воспринимается человеческим глазом, но исходящее от него тепло ощущается даже на значительном удалении от источника.

В процессе производства таких изделий на нагревательную пленку с обеих сторон наносится особое защитное покрытие, изготовленное на основе полимеров. Оно герметично «закупоривает» ее и предохраняет от нежелательных механических воздействий.

На единичной пленочной полоске шириной порядка 15 мм параллельно одна другой размещается большое количество узких проводников, соединенных посеребренными медными шинами. Полимерное покрытие, нанесенное на обе стороны пленки, защищает ее не только от механических повреждений, но и от разрушающего воздействия влаги, всегда присутствующей в окружающей среде.

Достоинства и недостатки ИК обогревающих систем

Инфракрасный пленочный пол имеет множество несомненных преимуществ (если сравнивать его с другими видами обогревательных систем). Он привлекает следующими своими достоинствами:

Очень малая толщина пленки.
Быстрота монтажа всей конструкции.
Низкий расход электроэнергии.
Простота обслуживания.
Устойчивость к механическим повреждениям и воздействию влаги.

Обустройство четырехмиллиметрового пленочного пола практически не влияет на толщину полового покрытия, что избавляет от необходимости учитывать это при установке дверных проемов.

Кроме того, на монтаж ИК конструкции расходуется совсем немного времени, а заниматься ее монтажом способен даже человек, не имеющий опыта строительных работ. По его завершении можно сразу же настилать чистовое покрытие, а затем переходить к тестированию системы.

По сравнению с кабельными обогревательными системами пленочный пол расходует намного меньше электроэнергии. Доказано, что экономия в этом случае составляет не менее 20%. Добавим ко всему сказанному, что системы этого типа нагреваются очень быстро с равномерным распределением тепла по всей поверхности пленки.

Кроме того, пленочный пол отличается повышенной прочностью и устойчивостью к влаге, что позволяет обустраивать эти конструкции даже в спортзалах школ и других учебных заведений. Их допускается монтировать на открытых верандах, не боясь короткого замыкания из-за попадания влаги на пленку.

Основное достоинство таких полов – возможность их монтажа под напольные покрытия любого вида.

К тому же при их обустройстве отпадает необходимость в подготовке массивной цементной стяжки, без которой не обходятся другие разновидности «теплых» полов. К минусам этих конструкций относят ограниченную тепловую отдачу и зависимость от качества питающего напряжения.

Технические характеристики

К эксплуатационным параметрам, характеризующим работу инфракрасного пленочного пола, относят:

Напряжение питания – 220 В.
Электрическую мощность, потребляемую от бытовой сети – от 130 до 240 Вт на 1м².
Толщину пленочного основания с защитным покрытием – 0,3-0,47 мм.
Ширину полоски – 0,5 или 1,0 м.
Материал нагревательного элемента – графит.
Максимальную температуру на поверхности пленки – 45-60°C.
КПД – 98%.

Помимо перечисленных выше характеристик инфракрасный пол описывается таким эксплуатационным показателем, как срок службы, составляющий не менее 20 лет.

Где может использоваться пленочный пол

Обогревающие системы такого типа в пределах жилых помещений могут использоваться в следующих целях:

Обогрев ванных комнат и кухонь в городских квартирах или частных строениях.
В качестве вспомогательного отопления в домах любых категорий.
Для временного обогрева аварийных объектов (застывших труб, например) или полуоткрытых площадок типа «веранда».

Основное условие безаварийного и эффективного функционирования пленочных полов – постоянство электропитания и высокое качество монтажа системы, соответствующее требованиям ПУЭ. Именно поэтому в отдаленных районах и в сельских местностях, где электропитание пропадает очень часто, обустраивать такие конструкции не рекомендуется.

Подготовительные мероприятия

На подготовительной стадии монтажных работ обязательно учитываются следующие важные моменты:

Обогревающая пленка перед укладкой разрезается на куски заранее просчитанной ширины и длины (согласно подготовленной схеме монтажа).
Отрезать полоски от рулона следует только в определенных зонах, специально отмеченных на приобретенном полотне.
При нарушении этого правила пленка не будет нагреваться, поскольку при неправильном нарезании соединительные проводники могут быть повреждены.
Поверхность, на которую настилается пленочный пол, тщательно выравнивается любым удобным для данной ситуации способом.
Определяется место расположения температурного датчика. Желательно выбрать место вблизи терморегулятора.
В основании пола делается углубление под датчик и провода.
Фиксируем термоприбор с помощью скотча, производится подключение в соответствии со схемой.
Термодатчик желательно прикрыть сверху плотным материалом (например, куском пластика от школьной линейки).

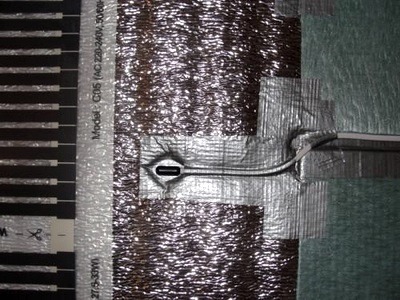

Plenochnyi pol 3

Прежде чем приступать к монтажу всей системы – обязательно следует ознакомиться с электрической схемой подключения к сети с переменным напряжением 220 В.

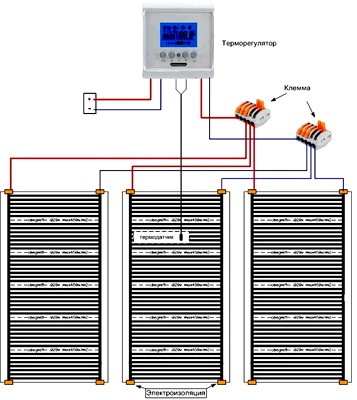

Plenochnyi pol skhema

Из приведенной схемы видно, что в комплект изделия также входит управляющее электронное устройство – терморегулятор, оснащенное вынесенным наружу датчиком. Этот прибор позволяет контролировать температуру нагрева пленочного пола и поддерживать ее на заданном уровне.

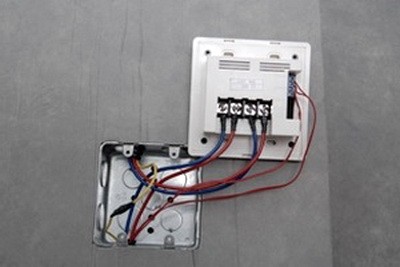

Termoreguliator

Основные требования нормативов, предъявляемые к монтажу

Полоски пленочного пола расстилаются согласно заранее подготовленной схеме (например, в виде улитки или спирали). Конкретный рисунок укладки выбирается с учетом особенностей обслуживаемого помещения. После настилки полосы соединяются по параллельной схеме в заранее промаркированных точках (для этих целей в комплекте изделия предусмотрены специальные клеммники). Входящий в систему термостат с функцией регулировки температуры монтируется неподалеку от места ее подсоединения к сети 220 В.

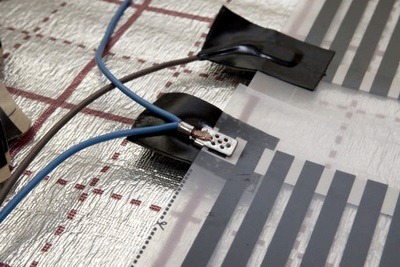

Montazh plenochnogo pola

Необходимость в тщательном выравнивании поверхности чернового основания объясняется тем, что пленочный пол согласно требованиям нормативов, не должен деформироваться при эксплуатации. При наличии значительных неровностей на бетонных поверхностях они устраняются путем обустройства цементной стяжки.

При выравнивании деревянных полов предпочтение отдается листам водостойкой фанеры, заранее нарезанным и плотно подогнанным один к другому.

Важно обратить внимание на то, что укладывать греющую пленку допускается только на открытых площадках комнат, не затрагивая участки под установленной в них мебелью. Основное требование, которое должно выполняться при монтаже – на пути теплового излучения не должно располагаться никаких препятствий, блокирующих или отражающих его.

Выбор количества полос (мощности тепловой отдачи)

Перед началом монтажных работ также необходимо определиться с количеством полос в обогревающей системе, которое выбирается с учетом следующих моментов:

Если пленочный пол используется в качестве дополнительного источника тепла (при наличии центрального отопления) – достаточно закрыть лишь 50% обслуживаемой поверхности.
Застилать листами ИК пленки необходимо только свободные от мебели площадки.
Перед покупкой подходящего комплекта следует поинтересоваться размерами одной полосы и величиной удельной мощности (Ватт на метр квадратный).
Ознакомление с техническими характеристиками поможет в дальнейшем выбрать требуемое количество листовых заготовок.

Чтобы определиться с их числом, достаточным для получения нужной мощности обогрева, сначала придется промерить полезную площадь помещения.

Она определяется путем прямого измерения с учетом приведенных выше ограничений. Полученное в результате значение делится затем на площадь одной полосы (для этого ее ширина умножается на длину). В результате несложных вычислений получаем количество полос, достаточных для дополнительного обогрева комнатного пространства.

Пример расчета пленочного пола

Предположим, что полезная площадь обслуживаемой комнаты равна 8,6 м². А при покупке инфракрасной пленки был выбран образец с удельной мощностью, соответствующей показателю 150 Вт/м². При этом ширина приобретенного полотна составляет 50 см.

Исходя из этих данных, определяем, что для закрытия пола потребуется 4 полоски пленки, каждая длиной по 4 м, что в общем дает 8 м². Заодно можно рассчитать и величину мощности обогрева, которая составит 1,2 кВт. На этом расчет ИК пленочного пола для данной комнаты можно считать завершенным.
