Термостаты. Виды и работа. Устройство и применение. Особенности

Термостаты служат для поддержания конкретного значения температуры в каком-либо оборудовании или помещении. Применяется в разных областях жизни и деятельности человека. Имеется различная классификация термостатов в зависимости от способов действия.

Термостат также служит для управления функционированием котлов, кондиционеров и других систем. Термостат подает сигналы на переключение отопительных устройств в зависимости от изменения температуры объекта. Если датчик температуры зафиксировал ее снижение до недопустимого уровня, то подается сигнал на подключение горелки для разогрева теплообменника. Чтобы вентилятор не гнал холодный воздух в помещение, его включают не сразу, а через некоторое время, после прогрева воздуха.

Типы термостатов

Устройства разделяют по следующим дифференцированным признакам:

• Интервал температур.
• Вид носителя тепла.
• Точность поддержания температуры.
• Сфера применения.

Определены несколько интервалов температур. Наиболее низкие температуры определяются устройствами под названием криостаты. Они поддерживают температуру менее -600 градусов, действуют с посторонними носителями холода. Для среднего диапазона существуют терморегуляторы с большим разбросом значений от -600 до 5000.

Носителем тепла служат жидкости или воздух, не так часто твердые вещества. Точность режима температуры зависит от назначения и конструкции термостата. Максимально точными приборами для жидкостей или воздуха являются терморегуляторы с отклонениями не более 10%.

Применение

Сфера использования термостатов достаточно широка. Ранее, такие устройства были востребованы только для научных химических или физических исследований.

В современный период они широко используются в инновационном оборудовании:

• В смесительных камерах. Они встраиваются в смеситель воды, поддерживают определенный диапазон температуры.
• В качестве вспомогательного оборудования к газовому котлу. Термостат для комнаты применяется для автокоррекции отопления газовыми котлами. Отопительный котел включается в работу при температуре ниже предельного значения температуры воздуха. Сигнал на запуск отопления подает термостат. Без его наличия котел будет ориентироваться на тепло воды. Это не дает правильного результата, возможно переохлаждение или перегрев комнат.
• Для регулирования температуры пола, имеющего встроенный подогрев. Это прибор с механическим или электронным устройством. Он подключает подогревающую систему при снижении температуры до определенного минимума. Электроника отключит оборудование нагрева при достижении необходимого тепла. Терморегуляторы бывают накладными, а также встраиваемыми.
• В системе охлаждения автомобиля применяются автомобильные типы термостатов. Они регулируют температуру двигателя в заданных пределах, оказывают помощь в поддержании рабочего режима. Этим продлевается срок работы мотора, снижается число поломок.

Новые термостаты с компьютерным управлением

Термостат, осуществляющий регулировку кондиционера, выдает сигнал на его включение, если датчик зарегистрировал увеличение температуры больше определенного значения. При нормализации температуры в помещении кондиционер отключается от поступившей команды термостата с помощью компьютера.

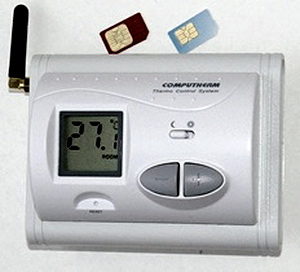

Новые устройства уже оснащены датчиками, изготовленными по высоким технологиям. Для примера, существуют термостаты, в которые установлены сим-карты для управления котлом отопления. По установленному приложению со смартфона можно осуществлять управление температурой в помещении, управляя работой котла, получать на смартфон при необходимости оповещения о температуре.

Принцип действия термостатов

Многие термостаты действуют от низковольтного питания на 24 вольта. Термостат монтируют в местах помещений, где нет влияния других факторов, мешающих нормальному температурному режиму в доме. К таким вредным факторам можно причислить солнечный свет, лампы освещения, батареи центрального отопления.

Автомат подключения

На коробе притока воздуха отопительной печи располагают устройства, которые называются автоматами включения. Они служат для подключения вентиляции подачи теплого воздуха по каналам в помещение дома. Эти автоматические приборы фиксируют температуру в корпусе печи, и при повышении ее до определенного значения сигнализируют о включении вентилятора.

Как всем известно, при оптимизации температурного режима в помещении термостат выключает работу печи, но включающий автомат сразу не выключает вентилятор теплого воздуха, так как в печи еще есть тепло, и температура не упала ниже предельного значения.

Это дает возможность использовать в полной мере тепло печи для нагрева воздуха в доме. Нельзя устанавливать на автомате включения повышенное значение температуры. Это приводит к частым срабатываниям вентиляторной установки. Короткие интервалы времени отрицательно сказываются на действии вентилятора. Это образует частые перепады температуры в помещении, приводящие к дискомфортному состоянию жильцов дома.

Что делать, если неисправен тепловентилятор

Может возникнуть ситуация, когда вентилятор сломался неожиданно, а нагревающее устройство (горелка) дальше греет печь. При достижении критического значения уровня температуры могут наступить нежелательные последствия для системы отопления, а также для сохранности вещей и предметов (пожару).

Для таких ситуаций устанавливают автоматическую защиту от чрезмерного нагрева печи. При перегреве в топочном отсеке печи, например, при 95 градусах, защитный автомат подает сигнал, отключающий нагревающее устройство, в данном случае горелку.

Задержка выключения

Во избежание перегрева воздуха в помещении многие термостаты снабжены устройствами, задерживающими момент отключения. Такие приборы встраивают в термостаты в виде маленького подогревателя. Он начинает действовать при включении печи термостатом.

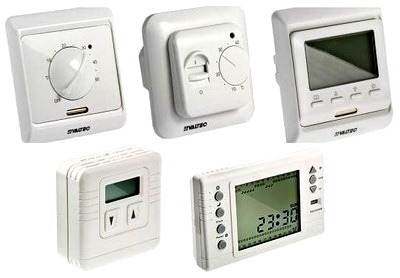

Термостаты для теплого пола на батарейках, настенный.

Нагреватель служит для размыкания клеммы до времени подхода теплых воздушных масс до термостатного датчика. В итоге, система нагревания печи отключается, а вентилятор продолжает работать, нагнетая теплый воздух в помещение.

Прибор для задержки нуждается в регулировке, чтобы действие отопления было сбалансированным, могло осуществлять поддержку температуры в постоянных пределах без больших перепадов. При частых переключениях системы, регулятор необходимо настроить на показатели выше.

Если временные промежутки получаются слишком длинные, то регулятор настраивают на более низкие значения. При нахождении оптимального режима, дайте поработать системе отопления хотя бы один день для удержания постоянной температуры в помещении.

Современные виды термостатов

В настоящее время имеется множество различных видов термостатов.

Со спиралью из биметаллических элементов

Самые дешевые термостаты оснащены только биметаллическими спиралями, служащими для коммутации контактов. При нагревании воздуха до определенного значения, спираль расширяется, размыкаются контакты, и печь отключается. При остывании печи спираль сжимается и соединяет контакты между собой.

Такой тип термостата действует вместе с мазутными или газовыми котлами, расходует низковольтное напряжение. Внимания заслуживает тот факт, что горелка отключается раньше момента достижения нужной температуры.

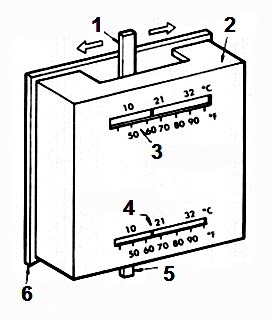

1 — Установочный рычаг.
2 — Корпус.
3 — Установочная шкала.
4 — Температура в комнате.
5 — Коммутирующий рычаг.
6 — Плато установки.

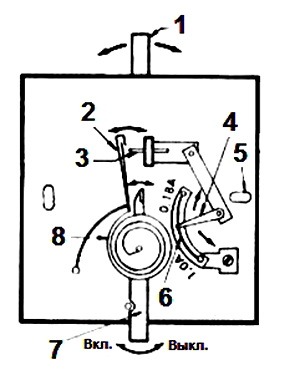

Внутренние полости термостата

1 — Управляющий рычаг со спиралью.
2 — Переключатель.
3 — Контакты.
4 — Регулятор тока.
5 — Установочные отверстия.
6 — Спираль.
7 — Рычаг включения.
8 — Проволока для задержки.

Термостаты с ртутным выключателем

Есть приборы с выключателем на основе ртути, выполненные в стеклянной трубке со ртутью. Один край трубки находится с включающим контактом котла. При охлаждении спирали она сжимается, трубка наклоняется, и ртуть начинает перетекать на край трубки, замыкая контакт и подключая котел. При отходе ртути на другой край клеммы размыкаются, котел выключается. Такие применяются совместно с кондиционером и печью.

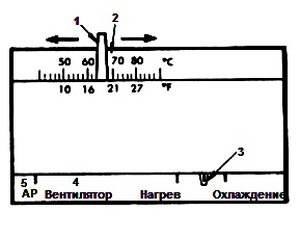

1 — Установочный рычаг.
2 — Термометр.
3 — Переключающий рычаг.
4 — Рычаг вентилятора.
5 — Автоматический режим.

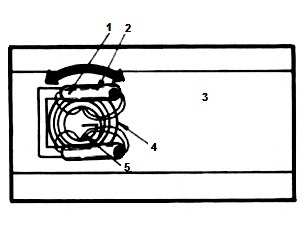

1 — Ртуть перетекает, цепь замыкается, включается печь.
2 — Ртуть расположена в трубке.
3 — Спираль сжимается, трубка наклоняется, ртуть перекатывается в трубке.
4 — Биметаллическая спираль.
5 — Кабели на 24 В.

Замена термостата

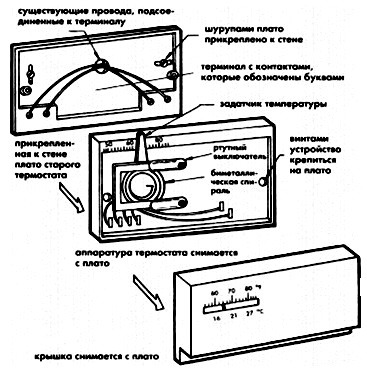

Перед заменой термостата нужно ознакомиться с инструкцией на устройство. В ней находится информация по демонтажу термостата и установке нового. Общие правила замены мы рассмотрим. Перед обслуживанием отключают сеть питания. Для доступа к электропроводке устройства необходимо демонтировать лицевую часть и непосредственно термостат.

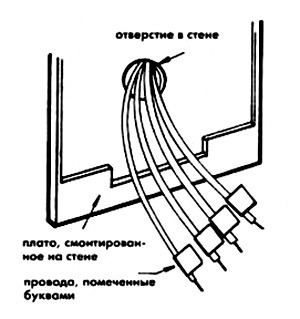

Провода соединены по каждому контакту на плате. Контакты отмечены буквами. Порядок подключения должен быть дан в инструкции. Перед отключением проводов необходимо сделать на них метки.

Затем снимается старая плата. Отверстие в стене с выходящими проводами должно быть герметично закрыто, во избежание попадания воздуха к термостату. Из-за этого могут возникнуть погрешности в работе.

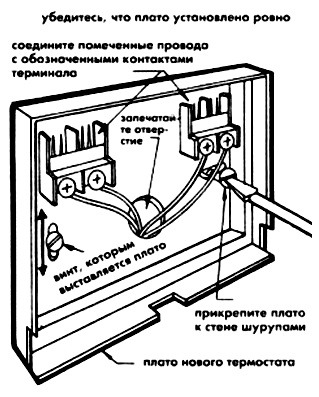

Прикладываем новую плату на стену, протягиваем проводку. Для фиксации шурупами, предварительно сверлим отверстия. Новую плату нужно установить ровно. Соединяем провода с контактами платы.

После окончания работы с проводкой нужно установить приборную часть термостата. Далее, монтировать крышку на зажимы. Проверяем работу.
