Металлогалогенные лампы. Типы и работа. Особенности и утилизация

Для освещения жилых помещений и рабочих офисов нередко применяются газоразрядные лампы, мощность которых ограничивается величинами от 60 до 150 Вт. К этой категории относятся и металлогалогенные лампы (МГЛ), параметры которых заметно отличаются от аналогичных показателей других типов осветительных приборов. Для правильного выбора потребуется ознакомиться с их разновидностями, устройством, принципом действия и основными рабочими характеристиками.

Что такое металлогалогенные лампы (принцип действия)

Эти лампы относятся к газоразрядным источникам света, в которых излучение формируется за счет электрического разряда в парах металлов. Для улучшения условий функционирования такой лампы в газовую смесь вводятся специальные добавки в виде галогенидов некоторых химических элементов.

Metallogalogennye lampy beztsokolnye

В отключенной от питающей сети лампочке примеси оседают на внутренней поверхности рабочего узла, называемого «горелкой». При ее включении и постепенном нагревании осадок начинает испаряться, что приводит к мгновенному разложению металлов на ионы. По завершении этого процесса ионизированные атомы переходят в возбужденное состояние, сопровождающееся излучением квантов света.

Металлогалогенные лампы привлекают пользователей своей долговечностью и широким спектром генерируемых излучений, который захватывает области от «теплого» оттенка до «холодного» свечения. Указанное свойство превращает их в универсальные источники света, потребляющие к тому же совсем немного энергии. При их выборе важно учитывать наличие в горелке ртути и других вредных для здоровья человека химических элементов.

Основные типы и их характеристики

Металлогалогенные лампы классифицируются по целому ряду признаков основные из которых это:

Форма колбы.
Особенности конструкции.
Мощность излучения.
Цветовой спектр свечения.

Форма колбы у ламп рассматриваемого типа может быть трубчатой, овальной вытянутой или грушеобразной.

Metallogalogennye lampy dvukhtsokolnye

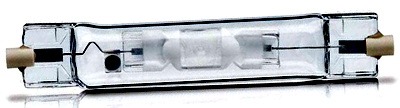

Согласно второму признаку лампы этого класса подразделяются на одноцокольные (как на фото ниже справа) и двухцокольные образцы. Приборы с одним цоколем просто вворачиваются в гнездо соответствующего размера подобно обычным лампам накаливания. Изделия второго типа вставляются в корпус светильника с двумя контактными колодками по краям. Кроме того, металлогалогенные лампы различаются по своей ориентации в корпусе светильника, которая чаще всего бывает горизонтальной (гораздо реже – вертикальной).

По заявленной производителем мощности они могут иметь следующие исполнения:

С нагрузочной способностью выше 20 Вт.
100 Ваттные лампы.
Рассчитанные на мощность более 100 Вт. Этот параметр у металлогалогенных ламп редко превышает величину 2000 Вт.

По излучаемому при работе цветовому спектру рассматриваемые изделия подразделяются на образцы с оттенками, соответствующими длинам волн от 400 до 770 нм (это почти весь видимый диапазон).

Основные характеристики металлогалогенных ламп определяются видом разряда и составом газовой смеси. Они зашифровываются в их общепринятом названии. В соответствие с этим правилом приняты следующие условные обозначения:

Маркировкой ДРИ условно обозначаются трубчатые лампочки дугового разряда, в состав газовой смеси которых входят ртуть и йод.
Последняя буква в наименовании ламп, например, ДРИШ означает шаровую форму разрядной колбы.
За буквами следует ряд цифр, указывающих на величину мощности излучения, может принимать значения 400, 700, 1000 Вт и т.д.

Например, стандартное обозначение типовой металлогалогенной лампочки на 700 Вт, выглядит так: «ДРИ-700».

Порядок подключения одно и двухцокольных ламп

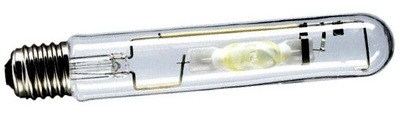

Одноцокольные металлогалогенные лампы просто вворачиваются в удерживающее их гнездо стандартного типа и соответствующего размера. Никаких дополнительных устройств в этом случае не потребуется, поскольку обеспечивающий их зажигание модуль встроен в саму лампу.

Metallogalogennye lampy odnotsokolnye

Перед самостоятельным подключением двухцокольной сначала потребуется ознакомиться с особенностями электрической схемы, в которую входят следующие обязательные элементы:

Контактные колодки-держатели.
Устройство, управляющее зажиганием и работой изделия (ЭПРА).
Сама металлогалогенная лампа.

В 2-хцокольных лампах устройство ЭРПА крепится на корпус светильника неподалеку от контактных колодок. Для установки МГЛ на место потребуется вставить ее контактные штыри в колодки держателя и зафиксировать их поворотом по направлению движения часовой стрелки.

Области применения

Особенности цветового диапазона металлогалогенных ламп позволяют применять их в следующих областях человеческой деятельности:

В качестве студийных осветителей при съемках фильмов и на театральных сценах.
Для освещения фасадов зданий и подсветки архитектурных композиций.
В современных автомобильных фарах.
На железнодорожных платформах и остановках общественного транспорта.
Для освещения спортивных арен, торговых залов и подобных им объектов.

Осветительные приборы мощностью до 2000 Вт применяются на промышленных и строительных площадках, а также для освещения парковых ансамблей в вечернее и ночное время. Лампы этого типа используются и для уличного освещения, а также для подсветки зданий и памятников архитектуры.

Установленные на спортивных площадках и аренах мощные металлогалогенные лампы позволяют проводить соревнования в вечернее время суток. Они также бывают востребованы в торговых центрах, на цирковых аренах и в рабочих офисах. Специальные светильники с синим и фиолетовым излучением применяются в теплицах и оранжереях. С их помощью облучаются различные сорта растений, что стимулирует более быстрое их развитие. Нередко эти лампы можно увидеть в аквариумах, где за счет их использования создаются идеальные условия для развития водной растительности.

Преимущества и недостатки

Металлогалогенные лампы при их сравнении с другими видами осветительных приборов имеют целый ряд достоинств, основные из которых это:

Высокая световая отдача.
Экономичность (незначительный расход электроэнергии).
Сравнительно большая мощность светового излучения.
Возможность эксплуатации в любых погодных и климатических условиях.
Комфортный для человеческого восприятия цветовой диапазон, приближенный к солнечному свету.
Небольшие размеры светильников, оснащенных лампами этого типа.
Большой выбор различных исполнений.
Длительные сроки эксплуатации (они способны работать безаварийно до 15 тысяч часов).
Простота монтажа светильников.

Недостатки:

Высокая стоимость.
Зависимость цветопередачи от величины питающего напряжения.
Длительный разогрев.

Самый большой минус осветительных приборов этого класса – наличие в них ртути, опасной для здоровья человека, а также необходимость утилизации отходов путем их захоронения.

Самостоятельная проверка работоспособности металлогалогенной лампы

Работоспособность МГЛ проверяется очень просто. Для этого достаточно включить светильник со вставленной в него лампой и проследить, как она зажигается.

Если при включении прибор очень долго не загорается – возможны следующие варианты:

МГЛ включена в схему светильника неправильно.
Неисправна сама лампа.
Повреждена или неправильно подключена питающая цепь.
Величина напряжения в сети не соответствует номинальному значению 220 В. В этом случае лампа обычно загорается, но светится нестабильно (периодически гаснет, а потом снова зажигается).

При обнаружении повреждений в питающей цепи (например, отсутствует напряжение) следует проверить целостность кабеля, а также правильность подключения его к светильнику.

Если неисправностей не обнаружено – причина кроется в самой лампе, которую придется заменить. При несоответствии напряжения в сети общепринятой норме потребуется установить специальный прибор, стабилизирующий его величину.

Порядок утилизации отработаших свой срок МГЛ

Пришедшие в негодность или отслужившие свой срок металлогалогенные лампы в соответствие с действующими санитарными нормами должны сдаваться на переработку, а затем утилизироваться.

На предприятиях, а также в различных учреждениях и организациях, где эксплуатируются МГЛ, эти мероприятия проводятся в соответствие с требованиями ТБ в следующем порядке:

Сначала нерабочие изделия складируются в специально предназначенных для этого помещениях предприятия и организации.
После накопления значительного количества ламп они поступают на предприятие, занимающееся переработкой содержащих ртуть изделий.
По завершении этой процедуры остатки отвозятся для захоронения на полигоны, специально отведенные для этих целей.

Благодаря отработанной системе утилизации МГЛ, удается защитить рабочий персонал от опасных паров ртути. А также исключить возможность попадания вредных элементов в окружающую атмосферу и в почву.
