Иммобилайзер. Виды и устройство. Работа и применение. Как выбрать

Иммобилайзер представляет собой специальное электронное противоугонное устройство, способное обездвижить автомобиль. Главное назначение – противостояние угонщикам и несанкционированному доступу путем блокирования некоторых видов электроцепей. Если правильно подобрать данное устройство и установить его по всем правилам, то оно может стать серьезной помехой для угонщиков. Благодаря его небольшим размерам данный элемент легко внедряется в электронную часть машины, что также снижает риск его обнаружения и обхода.

Иммобилайзер воздействует на несколько важных систем, благодаря чему запустить машину без хозяина будет практически невозможно. В первую очередь это касается системы зажигания, а также подачи топлива. Впервые это чудо электроники появилось еще в начале восьмидесятых годов двадцатого века. Именно тогда многие владельцы машин стали использовать секретную кнопку, с помощью которой автомобиль приводился в движение. Именно тогда появилась идея, которая заключалась в том, что мотор должен запускаться с помощью секретного включателя. С этой целью выполнялся разрыв электроцепи, куда и вставлялась секретная кнопка. Но вскоре от таких самоделок стали отказываться, ведь появились более совершенные схемы.

Виды

Иммобилайзер может быть:

Штатным.
Бесконтактным.
Контактным.

В большей части случаев для взаимодействия с данным элементом применяется обычный железный ключ, но также допускается использование беспроводного электронного ключа, либо скрытой кнопки. Такую систему вполне можно установить в мастерских, однако современные машины все чаще сходят с конвейера с уже встроенными устройствами.

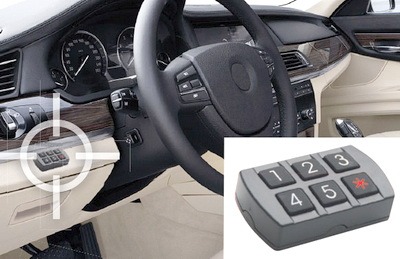

Контактное

Устройство работает при помощи специального ключа, который необходимо вставить в скважину или поднести к замку. Управлять, активировать и деактивировать контактное устройство можно с помощью секретного уникального кода, то есть с помощью клавиш. Подобная система практически изжила себя, так как у нее имеется один главный недостаток — угонщик всегда будет знать, где находится данное устройство.
Immobilaizer kontaktnyi

Бесконтактные

Основным отличием бесконтактных элементов является расположение антенны, которая принимает сигнал. Ее можно спрятать в обивке салона или в другом месте, благодаря чему злоумышленнику будет трудно определить, где находится «защита». Система запускается в действие при помощи брелка либо карточки.
Immobilaizer bezkontaktnyi

Бесконтактные системы с малым радиусом

Данные устройства выделяются тем, что приемная антенна имеет довольно небольшой радиус действия. В большинстве случаев расстояние не превышает 10 см. Работает это так: брелок необходимо поднести к антенне, что приведет к разблокировке цепи. В результате система запустит автомобиль.

Главным минусом таких устройств является небольшой радиус действия, вследствие чего злоумышленник может отследить, в каком месте находится антенна. В связи с этим появляется необходимость с особой бдительностью использовать подобную систему.

Бесконтактные системы большого радиуса действия

Они функционируют по принципу электровзаимодействия, поэтому отследить их работу трудно.

Устройство с функцией «защита в движении»

Ряд моделей имеют особую схему функционирования, что предполагает беспрепятственный запуск движка, а также последующее движение автомобиля. Главная особенность системы заключается в том, что спустя некоторое время движок начинает барахлить, после чего глохнет. Угонщик вместе с поломанной машиной остается наедине. Появляется большая вероятность того, что он бросит автомобиль и скроется.

Данная система способна уберечь водителя и машину в случае разбойного нападения. Особенность конструкции подобных устройств в том, что цепи блокирования при незаведенном движке не разорваны, размыкание осуществляется при непосредственной работе движка. В большей части случаев для этого предусматривается три реле разрыва.

Устройство

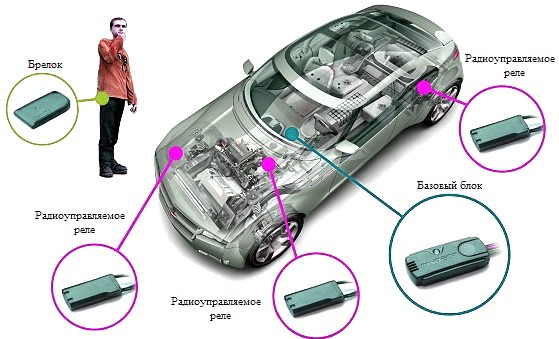

Иммобилайзер в большей части случаев имеет следующее конструктивное исполнение:

Immobilaizer ustroistvo

Блок управления. Это основной элемент, который ведет обработку сигналов, поступающие от датчиков, вырабатывает решение и отдает команды. Он действует на базе микросхемы, в которой «прошита» конкретная программа действий. В микросхеме имеется код обмена, применяемый во время опроса от ключа, брелка или карты. К тому же в схеме управления устройства имеется катушка, выполняющая роль оперативного считывания данных с ключа.
Электромагнитное реле. Этот элемент обеспечивает непосредственный разрыв электроцепи. Их может быть от одного до трех. Эти реле при соответствующей команде блока управления разрывают цепи, которые соединяют важнейшие элементы автомобиля.
Ключ либо карта. Указанный элемент является источником пароля, который активирует систему. Если пароль в ключе соответствует тому, который записан в устройстве, то все нормально функционирует. Если же наблюдается несоответствие, то подается сигнал на блокирование автомобиля. В большинстве случаев применяется шифр, либо кодированный сигнал.

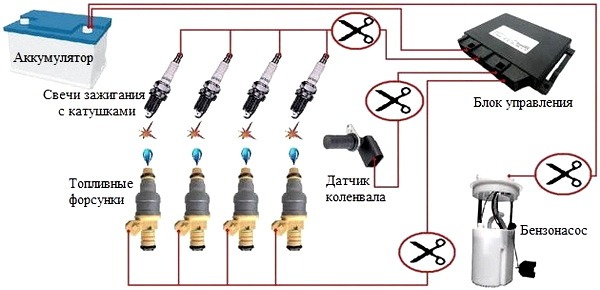

Среди самых перспективных направлений развития проектирования противоугонных систем явилась разработка модульных систем. Если раньше иммобилайзер представлял один центральный элемент, то сегодня разработчики разносят функции по разным модулям. Благодаря такому подходу удалось в несколько раз повысить стойкость машины к угону.

Skhema blokirovki

Каждый модуль способен задействовать сразу несколько блокировок. При правильном монтаже такой системы у угонщика практически не будет шансов для запуска движка до того момента, пока он не найдет все точки разрыва. При этом, если будет найден один из модулей, то нельзя будет отключить остальные, ведь «общение» осуществляется посредством кодированных посылок. К тому же ряд блокировок начинают работать непосредственно после пропадания связи с определенными модулями.

Принцип действия

Иммобилайзер по принципу действия напоминает штатную сигнализацию автомобиля, но по многим параметрам кардинально отличается от нее. Устройство действует на расстоянии всего лишь пару метров, а иногда и нескольких сантиметров. Его главная особенность в том, что его отдельные части стараются замаскировать под определенные детали или приборы. Само устройство работает также через стандартную штатную электрическую сеть, но на высокочастотных волнах, что также препятствует его обнаружению. Например, реле делают в виде предохранителя и монтируют в блок, чтобы он не выделялся.

В случае применения модульных систем связь между ними обеспечивается посредством проводных шин, либо частично с использованием радиоканалов. Вызвано это тем, что радиочастоты можно заглушить, а проводную связь – нет.

Если происходит несанкционированная попытка завести машину, то система направляет сигнал на соответствующие механизмы. Это приводит к блокировке движка. В результате мотор не запускается, либо начинает работать, но останавливается спустя определенное время. В большинстве случаев подобные системы оснащаются автоматической активацией, вследствие чего, если автомобиль долго не используется, то включается система защиты, которая устанавливает автомобиль под охрану.

Современная транспондерная система работает по бесконтактному принципу. У владельца автомобиля имеется специальный брелок, либо карточка, в которой вшит закодированный шифр. Если владелец садится в машину, то брелок попадает в зону действия приемника, вследствие чего происходит считывание кода. Если авторизация пройдена, то устройство защиты отключается, если нет, то машина остается заблокированной. Данный приемник скрыт очень надежно и может быть смонтирован в самом неожиданном месте, к примеру, в кресле пассажира.

Применение

Иммобилайзер в большей части случаев устанавливается в машины дорогих комплектаций. Главная особенность подобных систем в том, что устройство не останавливает от проникновения внутрь салона. В то же время оно препятствует запуску движка, либо приводит к его остановке спустя пару минут его работы. Ряд моделей могут блокировать функционирование других систем машины.

Управлять действием устройства может лишь владелец, у которого имеется прибор контактного либо дистанционного запуска. Обнаружить принимающее устройство практически невозможно. Если угонщик не может в течение минимального времени запустить машину, то чаще всего он бросает попытки и скрывается, чтобы не привлекать внимание.

Как выбрать

Иммобилайзер желательно выбирать с учетом следующих рекомендаций:

В первую очередь следует изучить рейтинг наиболее надежных устройств, а также проконсультироваться с мастерами, которые будут заниматься установкой устройства в машину.
Далее следует определиться, какой тип устройства будет для вас лучше; контактный, бесконтактный, электрический либо магнитный. В большинстве случаев рекомендуется использовать устройства, которые оснащены радиометками.
Сигнал от брелка бывает статическим или динамическим. Рекомендуется выбирать динамический, ведь это постоянно меняющийся сигнал, который не позволяет считать код специальными устройствами. В случае со статическим сигналом злоумышленники смогут его легко записать и воспроизвести в момент, когда Вас не будет рядом с машиной.
Узнайте, предоставляется ли гарантия на выбранную модель. Минимальный срок гарантии должен составлять 3 года. Именно столько должен работать качественный продукт.
