Пирометры. Виды и устройство. Измерения и применение

Пирометры это приборы для определения температуры объекта бесконтактным методом. Особенностью пирометра является его невысокая стоимость. Чтобы измерить температуру объекта, необходимо направить на него прибор, в результате определяется его температура.

Виды

Пирометры классифицируются по определенным признакам, и разделяются на основные виды.

По основному принципу действия:

Оптические устройства, действующие в диапазонах спектра видимого света и инфракрасных невидимых лучей.

Pirometr opticheskii

1 — Объектив
2 — Ослабляющий светофильтр
3 — Лампа
4 — Нить накаливания лампы
5 — Милливольтметр
6 — Реостат
7 — Движок реостата
8 — Монохроматический светофильтр
9 — Окуляр
10 — Кольцевая рукоятка реостата
11 — Рукоятка прибора

Принцип его работы основан на сравнении яркости излучения объекта с яркостью нити, излучение которой заранее известно. Луч света от нагретого объекта по объективу попадает в прибор. Далее по окуляру наблюдатель видит и сравнивает яркость объекта с яркостью нити температурной лампы.

Такое сравнение производят в монохроматическом свете, который создает специальный светофильтр. Нить накаливается от аккумулятора, ее накал регулируют реостатом. Температуру определяют по показанию милливольтметра пирометра, который имеет градуировку в градусах соответственно накалу нити.

Радиометры (инфракрасные), применяющие радиационный способ для ограниченного интервала инфракрасных лучей. Оснащаются лазерным указателем для обеспечения точности наведения.

Radiometry

1 — Объектив
2 — Диафрагма
3 — Лампа
4 — Медный кожух
5 — Корпус
6 — Светофильтр
7 — Окуляр
8 — Накал
9 — Милливольтметр
10 — Накал

Принцип их работы заключается в том, что тепловое излучение от нагретого объекта улавливается и фокусируется чувствительным элементом прибора, который соединен с термопарой. Прибор состоит из корпуса с объективом. Чувствительная часть пирометра выполнена в виде крестообразной платиновой пластины, к которой припаяны 4 спая термопар, выполненных в виде термобатареи.

При охлаждении или нагревании чувствительного элемента нагреваются и эти термопары. Термопары и платиновая пластина находятся в стеклянной лампе, закрытой медным кожухом, в котором есть отверстия для тепловых лучей, проходящих на чувствительный элемент. По цоколю лампы отведены концы термопар и подключены к клеммам.

При наведении пирометра необходимо добиться того, чтобы объект оказался в телескопе и закрыл поле зрения. Четкость изображения достигают передвижением окуляра. Для предохранения глаза человека от яркого света пользуются светофильтром. Он передвигается ручкой, находящейся возле клемм.

Оптические устройства также разделяют:

Цветовые, мультиспектральные, действующие путем сравнения энергии яркости предмета с другими областями спектра. Они применяются минимум для двух исследуемых участков.
Яркостные пирометры. Их называют устройствами с пропадающей нитью. Работа основана на сравнении излучения поверхности со значением излучения нити, по которой проходит электрический ток. Величина силы тока и является значением исследуемой температуры объекта.

По методу прицеливания пирометры разделяют:

С лазерным прицелом.
С оптическим наведением.

Виду коэффициента излучения:

С постоянным коэффициентом.
С переменным коэффициентом.

Методу перемещения:

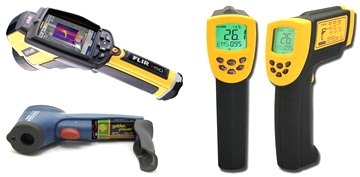

Переносные (мобильные), применяемые на производственных участках, где необходима мобильность измерений. Предназначены для эксплуатации в тяжелых климатических и промышленных условиях. Имеют повышенное оптическое разрешение, что позволяет определять тепловое состояние предметов размером 5 мм. Переносные устройства применяются в различных сферах промышленности для измерения температуры и слежения за сложными технологическими процессами, которые связаны с соблюдением температурного режима.

Pirometry perenosnye

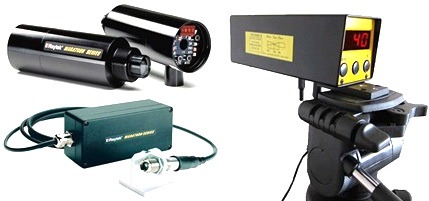

Стационарные пирометры, применяемые в тяжелой промышленности. Служат для постоянного контроля над процессом производства в литейном производстве металлов, а также изготовления пластиковых элементов. Их монтируют в труднодоступных местах, где нет возможности применить датчики температуры с точки зрения безопасности работников.

Pirometry statsionarnye

Рабочей температуре:

Высокотемпературные (более +400 градусов). Служат для измерения высоко нагретых предметов.
Низкотемпературные (до -30 градусов). Служат для исследования температуры тел при отрицательных величинах.

Устройство и работа

Температуру можно измерять различными устройствами, которые разделяют на контактные модели, и с дистанционным методом измерения. Пирометры относятся к приборам с дистанционным принципом действия.

Пирометр стандартного исполнения выполнен в виде пистолета. На нем имеется маленький жидкокристаллический индикатор, на котором выводится информация измеряемых параметров температуры.

Удобный корпус и панель управления, лазерное наведение и повышенная точность сделали популярным этот инструмент среди инженерно-технических работников. Дисплей прибора может быть цифровым или аналоговым. Для обеспечения необходимой точности измерения, диаметр поверхности излучения допускается не меньше 15 мм

В функции пирометра обычно включены:

Визуальный и звуковой сигнал при достижении определенной границы измерения.
Определение наибольшего и наименьшего значения среди серии замеров.
Встроенная память для сохранения информации.

Инновационные модели пирометров оснащены USB выходом для передачи информации на внешний носитель или компьютер.

Работа пирометра заключается в идентификации тепловых волн, излучающихся от нагреваемой поверхности. Схема прибора изображена ниже.

Pirometry skhema ustroistvo

1 — Измеряемый объект
2 — Тепловое излучение
3 — Оптика
4 — Зеркало
5 — Видоискатель
6 — Ось видоискателя
7 — Измерительно-счетное устройство
8 — Электронный преобразователь
9 — Корпус
10 — Кнопка
11 — Датчик

Тепловое излучение поступает на датчик пирометра через раструб. В датчике энергия тепла преобразуется в сигнал электрического тока. Мощность этого полученного сигнала имеет зависимость от температуры исследуемого объекта. Чем больше температура, тем большая величина тока возникает в датчике.

Далее сигнал поступает на электронный преобразователь, который подает информацию на жидкокристаллический экран. Одной из разновидностей пирометров являются тепловизоры, которые работают по принципу сравнивания спектра излучения тепла с образцовым спектром.

На многоцветном экране появляется проекция картинки от воздействия теплового излучения объектов, попавших в зону действия прибора. С помощью параметров спектра определяют значение температуры и наглядно наблюдают ее динамическое изменение на поверхности материала. Тепловизоры стали популярными для контроля функциональности отопления жилых домов, а также выявления мест утечки теплоносителя, находящегося в скрытой области.

Технические параметры

Функционирование пирометров сопровождается своими определенными параметрами, которые учитываются при выборе модели прибора, основные из таких параметров рассмотрим подробнее.

Оптическое разрешение

Этот параметр определяет площадь исследуемого предмета для измерения температуры, и зависит от угла обзора объектива прибора, чем больше угол обзора, тем больше возможная площадь исследования, с учетом удаленности до объекта.

Основным условием выполнения точного исследования является наведение прибора именно на измеряемую поверхность. Если захват площади будет больше, то температура определится с большой погрешностью. Оптическим разрешением называется величина отношения размера (диаметра) захвата пирометра к удаленности до объекта.

Этот параметр зависит от модели устройства и колеблется в значительных пределах: от 2:1 до 600:1. Показатель с более высоким разрешением относится к профессиональным пирометрам, используемым для измерения температуры поверхностей в промышленном производстве. Для бытовых условий вполне подойдут модели пирометров с оптическим разрешением 10:1.

Рабочий диапазон

Величина диапазона работы зависит от свойств датчика прибора. Чаще всего этот параметр находится в пределах -30 +360 градусов. Для бытовых нужд вполне подойдут любые виды пирометров, так как в системе отопления наибольшая температура теплоносителя не превосходит 110 градусов.

Точность

Эта величина показывает пределы колебаний температуры при измерении, и зависит от правильности настройки прибора. Средняя величина точности пирометров равна 2%.

Коэффициент излучения

Отношение мощности излучения тепла исследуемой поверхности к мощности излучения абсолютно черного тела называют коэффициентом излучения. Черные неблестящие предметы имеют коэффициент излучения, равный 0,95. Поэтому многие приборы дистанционного измерения температуры имеют настройки на эту величину.

Однако, при попытке измерения температуры предмета, выполненного из алюминия, и отполированного до блеска, величина температуры на экране прибора будет иметь большие отличия от действительной температуры.

Для обеспечения необходимой точности исследований температурного режима большинство приборов оснащают лазерной указкой, с помощью которой пятно света находится не в центре, а определяет оптимальную границу измерения.

Правила пользования

После покупки устройства следует тщательно изучить прилагаемую инструкцию. Правила применения прибора несложные. Неправильное пользование пирометром приведет к большой погрешности измерения, или к возникновению неисправностей.

Сфера применения

Широкую популярность пирометры приобрели на производстве с наличием оборудования теплоэнергетики: паропроводы, теплотрассы, бойлеры, различные нагревательные устройства.

Нередко пирометрами пользуются в сфере электроэнергетике для измерения элементов в распределительных щитах, трансформаторах,кабелей и контактных соединений.

В металлургической отрасли такими приборами измеряют температуру прессов, станков, печей. В электронной промышленности его используют для замера уровня нагревания деталей и компонентов схем.

Автолюбители используют их для диагностики двигателя автомобиля. Другими сферами применения этого полезного прибора являются: определение нагрева электродвигателей, узлов транспортных средств, температуры при хранении пищевых продуктов.

При обследовании сооружений и жилых домов состояние функционирования отопления, кондиционирования и вентиляции, контроля холодильного оборудования пирометры являются незаменимыми помощниками.

Чаще всего пирометры применяются в особых случаях, среди которых можно назвать:

Оперативное измерение температуры.
Исследование объектов с низкой теплоемкостью.
Контроль элементов, к которым запрещается прикасаться.
Измерение нагрева миниатюрного объекта или его тонкого слоя на поверхности.
Особый контроль параметров нагревания определенного механизма из-за важности технологического процесса.
Контроль состояния элементов, функционирующих от электрической энергии, что часто используется на производстве.
Контроль температуры движущегося объекта особенно эффективен с помощью пирометра, по сравнению с другими устройствами.
Идентификация нагревания в труднодоступном месте или деталях, находящихся на значительном удалении. Пирометр поможет диагностировать необходимые параметры с необходимой точностью и на расстоянии.
