RJ-45 RJ-11 розетки и коннекторы. Устройство и применение. Работа

RJ 45 RJ 11 – это стандартизированные буквенные обозначения, под которыми выпускаются вилки и розетки для подключения сетевых устройств. RJ расшифровывается как Registered Jack и переводится как сетевой интерфейс стандартного вида. Подобные стандарты были созданы и запатентованы организацией Bell Labs более 52 лет тому назад. Именно в тот период возникла необходимость унификации применяемых разъемов и упрощения подключения разнообразного оборудования.

Разработками Bell Labs заинтересовалось американское агентство по связи, вследствие чего компания смогла массово распространить свои устройства. В результате в телефонных сетях активно стали применяться вилки и розетки под стандартным обозначением RJ-11. Их используют для двухпроводных телефонных устройств. RJ-45 же применяются для создания локальных вычислительных сетей.

Виды RJ 45 RJ 11

Коннекторы RJ применяются с витой парой и телефонными кабелями:

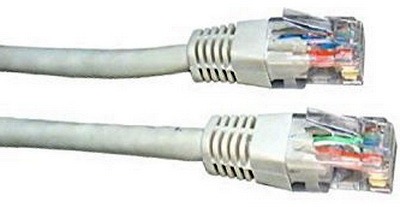

RJ-45

RJ 45 – с сетевыми кабелями — 8 позиций и 8 контактов.

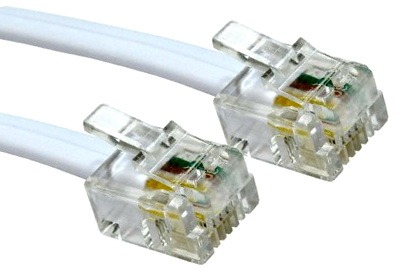

RJ 11 – с телефонными кабелями — 4 позиции и 4 контакта.

RJ-11

По форме подключаемого кабеля:

Круглой формы: универсальный, одножильный и многожильный.
Плоской формы: одножильный и универсальный.

Классифицируются компьютерные коннекторы и по категориям. Они выбираются в зависимости от расстояния кабеля, по которому передаются данные, без искажения, в том числе скорости передачи информации.

Для оборудования в быту и офисах обычно применяют следующие виды коннекторов:

RJ-45 Cat.5 – используются для создания сетей 100BASE-TX для скоростей порядка 100 Мбит в секунду в полосе частот на уровне 125 МГц;

RJ-45 Cat.5

RJ-45 Cat.5е – представляют более современный вариант, который передает информацию сразу по двум парам со скоростью порядка 100 Мбит в секунду. При передаче по четырем парам скорость составляет 1000 Мбит в секунду;

RJ-45 Cat.5е

RJ-45 Cat.6 – используются для создания сетей типа «Fast Ethernet» или «Gigabit Ethernet». Подобные устройства способны обеспечить передачу информации до 1000 Мбит в секунду.

RJ-45 Cat.6

Коннекторы RJ-45 RJ-11 в зависимости от типа установки делятся на:

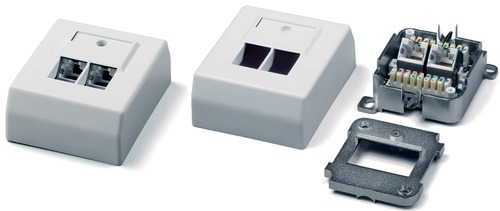

Внешние. Используются при необходимости размещения устройства на поверхности стены. У данного прибора имеется коннектор, в котором имеются ножевые контакты. Когда провод вдавливается в них, то происходит пробивание изоляции вплоть до жилы. В результате можно быстро и легко выполнить установку.

RJ-45 RJ-11 nakladnye

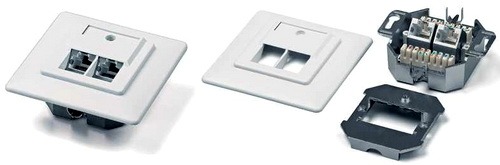

Внутренние. Подобные изделия в большей части случаев устанавливаются в монтажной коробке с углублением в стену. Коннектор здесь можно легко снять, чтобы произвести установку. После монтажа подрозетник зажимается винтом, выполненным из пластика. Чтобы обеспечить длительный срок службы, корпуса изделий RJ-45 RJ-11 производятся из прочных технополимеров, устойчивых к ультрафиолетовым лучам.

RJ-45 RJ-11 skrytye

Коннекторы также могут быть следующих видов:

Оптические коннекторы, которые используются для соединения оптически-волоконных кабелей.
Коаксиальные коннекторы, которые используются для соединения коаксиальных проводов.

RJ 45 RJ 11. Устройство

Корпус RJ коннектора выполнен из пластика, внутри у него находятся ножи-контакты, которые имеют напыление, чаще всего золотое. В компьютерных сетях, где применяется витая пара из 4-х жил, задействуется разъем RJ-45. Он маркируется обозначением «8p8c». Число контактов данного разъема зависят от вида используемого кабеля. Для соединения экранированного кабеля применяются экранированные коннекторы. У последних кожух выполнен из металла, он соединяется непосредственно с экраном кабеля. Экранированные коннекторы применяются лишь с экранированным оборудованием.

Tipy konnektorov

В телефонных системах в большинстве случаев применяются коннекторы RJ-11. В указанных изделиях количество жил только 4. По этой причине невозможно использовать телефонную розетку в качестве компьютерной.

Коннектор получается литьем под давлением, в него запрессовываются одиночные контакты. При их производстве также предусматриваются съемные либо интегральные компоненты, необходимые для получения требуемых электрических характеристик, в том числе механической прочности крепления к кабельным изделиям. Контакты вилки проектируются так, чтобы в них можно было легко установить жесткий инсталляционный либо гибкий многопроволочный кабель.

Принцип действия

Компоненты RJ 45 RJ 11 выполнены по схеме «тяни-толкай»: один конец имеет розетку, другой – вилку. Фиксируется вилка в розетке с помощью защелки, находящейся на стороне, обратной поверхности монтажа контактов. Вилка на кабель устанавливается посредством обжимного инструмента, специально созданного для данной операции.

Rozetki setka

Монтаж RJ-45 выполняется обжимом, при котором происходит вдавливание проводов из металла заостренными концами в провод, благодаря чему удается обеспечить плотность контакта. Обжимку может выполнить любой, даже тот, у которого отсутствует опыт. Распиновка выполняется в соответствии с цветами проводов. Для соединения витой пары требуется тщательно соблюдать цветовые сочетания, соответствующие конкретному номеру на корде.

Raskladki

Для создания подключения потребуются кабели под названием (Раскладка и обжимка здесь «витая пара»), они могут состоять из 4 и 8 жил. Они переплетены между собой. Витая пара передает сигнал между источниками. Однако для передачи данных на расстояние более ста метров потребуется использование усилителей. Для решения конкретной задачи требуется выполнять определенную распиновку по цветовому сочетанию. К примеру, при монтировании двух видов оборудования, следует обеспечить очередность цветов, как на одном конце провода, так и на другом. Для обжатия можно использовать не только обжимной инструмент, но также подручные средства. Однако в то же время важно сохранить целостность проводов, чтобы изделия RJ-45 RJ-11 нормально работали.

Применение

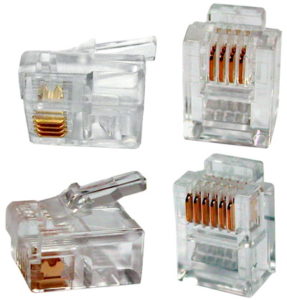

RJ-11 в большинстве случаев применяется для подключения стационарных телефонов или факсов. Конструкция разъемов имеет шесть позиций для контакта, но RJ-11 занимает лишь 4 позиции, тогда как RJ-12 до 6 контактов.

RJ-11 - 12

RJ 45 в большинстве случаев применяется для организации локальных и вычислительных сетей. Его конструкция имеет 8 контактных ножей. Пары проводов в RJ 45 скручены между собой, чтобы возможные помехи действовали одинаково на кабель. Дешевизна и простота монтажа изделий RJ 45 обеспечили распространенность и популярность данного стандарта. Сегодня при помощи этого способа организуется большинство локальных сетей по всему миру.

В зависимости от назначения здания RJ 45 RJ 11 могут использоваться в следующих типичных помещениях:

Серверные помещения.
Аудитории.
Офисы.
Электронные библиотеки.
Интернет-клубы.
Дома и квартиры.
Мастерские по ремонту компьютерного оборудования.
ИТ-магазины.
Охранные и специализированные помещения и так далее.

Как выбрать

Розетки и коннекторы RJ-45 RJ-11 выполнены по единому стандарту. Поэтому конструктивно они имеют общую базу и выполнены из схожих материалов. Естественно, что качество этих материалов могут различаться. Это все зависит от конкретного производителя. То же самое влияет и на цену изделий. То есть можно существенно переплатить за бренд, но также можно приобрести розетки и вилки, которые по качеству не будут уступать брендовым, но будут по цене значительно ниже. Здесь каждый сам решает, что лучше выбрать.
По числу разъемов розетки могут быть одинарными, двойными или терминальными на 4-9 разъемов. К тому же имеются определенные виды комбинированных изделий. В подобных модулях даже бывают предусмотрены дополнительные виды интерфейсов, к примеру, HDMI или USB. Однако для подключения одного компьютера или телефона вполне хватит одинарного разъема. Терминальные устройства часто используются для офисных помещений, где много компьютеров и телефонов.
Для домашнего и даже офисного использования вполне хватает устройств, передающих данные со скоростью до 100 Мбит в секунду. Такие изделия имеют категорию 3. Категория 5e имеет скорость порядка 1000 Мбит в секунду. Для категории 6 доступны 10 Гбит в секунду, однако кабель при этом не должен превышать длины в 55 метров.
Выбирать стоит и по принципу крепления. Для компьютерной разводки кабелей предусмотрены накладные и внутренние изделия. У внутренней розетки контакты углубляются в стену, у наружных изделий контакты располагаются на поверхности стены. Для скрытой розетки обязательно должен быть предусмотрен защитный «кожух» из пластика, где закреплен клеммник. Внешняя розетка устанавливается на стену с помощью накладной панели.
Лучше всего покупать изделия для скрытого монтажа. Подобные устройства по завершении работ смотрятся красивее, они не будут портить дизайн интерьера. Вместе с тем следует знать, что для их установки потребуется нарушить целостность стены. Поэтому указанные розетки лучше всего приобретать до проведения ремонта. Если же Вам не хочется проводить ремонтные работы, связанные с установкой розеток, то лучше присмотреться к внешним устройствам.
При выборе розеток и коннекторов следует присмотреться к продукции проверенных компаний. Большинство розеток имеют пронумерованные контакты, что позволит без проблем произвести монтаж. Если же Вы проглядели этот нюанс или в продаже имеются только изделия без нумерации, то придется смотреть на цветовые сочетания. Оранжевые, черные, белые и зеленые контакты являются положительными. Синие, желтые и красные контакты являются отрицательными.
