Блок питания для светодиодных лент. Виды и подключение. Мощность

Специальный блок питания для светодиодных лент востребован в ситуациях, когда нужно из действующих в сети переменных 220 В получить постоянные потенциалы 5, 12, 24, 36, 48 В. Конкретная величина этих значений зависит от того, на какое напряжение рассчитаны сами светодиоды. Обычно в продажу поступают светодиодные ленты, рассчитанные на 12 или 24 В.

Технические характеристики светодиодных источников питания (БП)

К основным техническим показателям БП, полностью характеризующим работу светодиодных полос, относят:

Номинальное выходное напряжение (его еще называют «рабочим»).
Ток нагрузки в течение длительного времени.
Мощность номинальная (Pном).

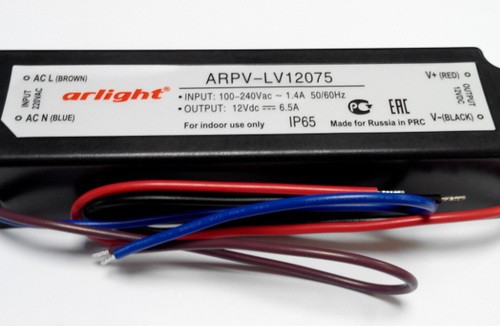

В соответствие с первым признаком блок питания для светодиодных лент чаще всего имеет три исполнения (на 12, 24 и 36 В). Одно из них выбирается в зависимости от того показателя, на который рассчитана нагрузка. Обычно эта и другие характеристики БП указываются в наименовании поступившего в продажу изделия. Как пример, обозначение БП «ARPV-LV12075», при расшифровке которого все становится понятно (12 Вольт, 6,5 Ампера, 75 Ватт).

Oboznacheniia na BP

Понятие «максимальный ток», обеспечиваемый БП в нагрузке, при расчетах светодиодных цепей используется крайне редко. Вместо него обычно учитывается мощность этого устройства, зная которую можно определить предельное токовое значение. Для его вычисления достаточно заявленную в характеристиках мощность БП в ваттах разделить на выходное напряжение, на которое он рассчитан.

Основной эксплуатационный показатель рассматриваемого изделия – мощность, какую блок питания для светодиодных лент способен обеспечить в нагрузке.

В качестве примера стандартный вариант:

Пусть для обустройства подсветки в комнате, например, имеются 10 метров полоски из светодиодов, рассчитанной на 24 В.
Ее погонная мощность (в расчете на один метр) составляет 4,8 Вт.
Для нормальной работы светодиодов потребуется 24-хвольтовый БП с показателем Pном=4,8х10 плюс 20 процентный запас, что в результате даст искомую величину 57,8 Вт.

По результатам этих выкладок из представленных в продаже изделий выбирается близкий по показателю мощности прибор, рассчитанный на 60 Ватт.

Помимо основных характеристик БП для их описания используются второстепенные параметры, такие как температурный диапазон, допустимые колебания сетевого напряжения и исполнение корпуса изделия.

Виды и модификации

Все БП для светодиодных лент условно делятся на следующие виды:

Приборы открытого типа.
В герметичном стальном корпусе.
Блоки в таком же исполнении, но изготовленные из качественного пластика.
Компактные БП.
Адаптеры сетевые.
Устройства, монтируемые на DIN рейку.

Открытое исполнение (негерметичное)

Blok pitaniia dlia svetodiodnykh lent otkrytyi

Это самый распространенный и относительно недорогой вариант. Блоки этого типа выпускаются в модификациях, предназначенных для лент напряжениями 5, 12 и 24 В.

Основное их преимущество в сравнении с конструкциями в герметичном исполнении – низкая стоимость (они в два раза дешевле).

К недостаткам этих устройств относят:

Не очень эстетичный внешний вид.
Незащищенность от влаги и пыли.
Значительные габариты.
При работе в комплекте с контроллерами БП открытого типа издают неприятный звук, напоминающий комариный писк.

Его появление объясняется функционированием элементов схемы, работающих на частоте примерно 200 Гц. Отметим, что этот эффект не наблюдается у герметичных изделий, внутренне пространство которых залито компаундом.

Еще один существенный минус БП открытого типа – необходимость использования в них встроенного вентилятора (это касается моделей мощностью, начиная от 200 Вт). Вентилирующее устройство повышает шумность работы питающего прибора и требует проведения периодического ТО (технического обслуживания). БП открытого типа в металлическом исполнении чаще всего применяются в интерьерах жилых помещений и в рабочих офисах.

Герметичные БП в металлическом корпусе

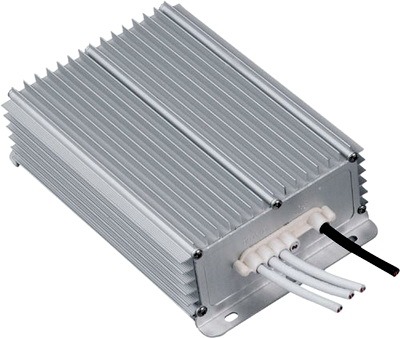

Блок питания для светодиодных лент в полностью герметичном корпусе из алюминия имеет класс защищенности от климатических факторов IP65, IP66 или IP67. Эти приборы обычно используются совместно со светодиодными изделиями, рассчитанными на 5, 12, 24, 36 или 48 В. Они относятся к товару самой высокой ценовой категории и достаточно тяжелы, что не мешает им иметь массу преимуществ.

Blok pitaniia dlia svetodiodnykh lent v metalle

Особо можно выделить следующие достоинства:

Высокая эксплуатационная надежность и прочность конструкции прибора.
Устойчивость к негативным разрушающим воздействиям, включая климатические и механические факторы.
Расширенные границы рабочих температур.
Удобство монтажа и подключения, а также возможность инсталляции в любые другие конструкции.
Высокие показатели прочности и стойкости этих приборов позволяют эксплуатировать их в течение длительного времени и в любых условиях.

Блок питания для светодиодной ленты в этом исполнении имеет еще целый ряд преимуществ, среди которых особо отмечается наличие в их схеме электронной защиты. С ее помощью удается сберечь оборудование от случайного КЗ, а также от перегрева и перенапряжений.

В комплект таких БП входят специальные кабели длиной порядка 30 см., используемые для подключения сетевого питания и нагрузок. Эти приборы востребованы для работы с осветительными элементами в таких сферах, как службы ЖКХ, городские и промышленные объекты и т. п. Их основное назначение – интерьерное освещение в различных исполнениях, а также световая реклама и обеспечение спецэффектов при организации ландшафтной подсветки.

Пластик

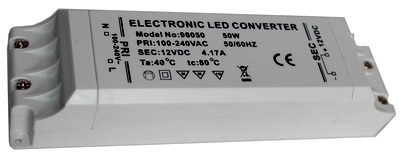

Герметичный блок питания для светодиодной ленты из пластика присвоен класс защиты IP67; они рассчитаны на работу с светодиодными изделиями на 5, 12, 24, 36 и 48 В. Основное преимущество изделий этого класса – их компактность и относительная легкость. К этому следует добавить хорошо продуманный дизайн, а также надежную защиту от пыли и влаги. В отличие от своих стальных аналогов они не нуждаются в специальной электрической защите (заземлении).

Blok pitaniia dlia svetodiodnykh lent v plastike

Преобразователи этого типа удобны для встраивания в управляющую систему и отличаются сравнительно широким рабочим диапазоном температур (от — 40 до + 50°C).

К относительным недостаткам относятся:

Высокая стоимость одного образца.
Недостаточная мощность изделий, ограниченная 100 Вт.
Возможность раскалывания корпуса при падении или сильном ударе.

Применяются эти универсальные изделия в интерьерном и ландшафтном дизайне, а также в коммерческой световой рекламе.

Блок питания для светодиодной ленты «Компакт»

Компактные источники выделяются в отдельный класс устройств в алюминиевом или пластиковом корпусе (степень их защищенности – IP66 и IP33 соответственно). Они применяются для работы со светодиодными лентами, рассчитанными на стабилизированные напряжения со значениями 12 и 24 В. Выпускаются они в большом ассортименте с диапазоном рабочих мощностей от 5 до 320 Вт.

Такой блок питания имеет сравнительно высокий КПД, очень прост для установки и не нуждается в специальном заземлении. Это устройство чаще всего используется в тех местах помещения, где не удается разместить БП в типовом корпусе. К ним относят пространство за зеркалом, свободные зоны в стенных шкафах или в нишах.

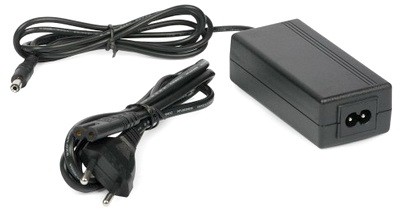

Стандартные сетевые адаптеры

Небольшой по размерам сетевой блок питания имеет класс защищенности от влаги и пыли IP33 и предназначается для питания светодиодов напряжением 5, 12 и 24 В.
Это устройство относится к классу недорогих переносных приборов, не нуждающихся в монтаже и инсталляции. Мощность большинства образцов не превышает 60 Вт, а его основное преимущество состоит в возможности подключения к обычной бытовой розетке.

Setevye adaptery

Эти изделия востребованы при необходимости коммутации небольших по мощности настенных и настольных светильников из светодиодов. Они подойдут также для питания отрезков лент длинною не более 5 м.

Блоки питания, устанавливаемые в распредшкаф

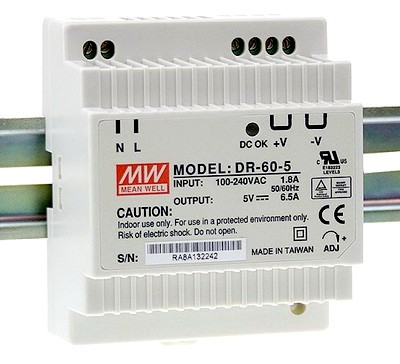

Источники этого класса предназначаются для монтажа на DIN рейку, входящую в состав типовых распределительных шкафов. Изделия отличаются надежностью и хорошей помехозащищенностью. Кроме того, они характеризуются повышенной устойчивостью к внешним разрушающим и климатическим воздействиям.

Blok pitaniia dlia svetodiodnoi lenty na DIN reiku

Основная сфера их применения – системы декоративного освещения офисных помещений и общественных зданий.

Диммируемые БП

Диммируемый блок питания для светодиодной ленты рассчитан на выходное напряжение 12 В и способен менять его величину в пределах от 0 до 10 В. Он включает в свой состав модуль управления яркостью свечения элементов светодиодных лент, называемый диммером.

Бесперебойная и корректная работа всего осветительного комплекса возможна только при наличии специального блока питания, отобранного с особой тщательностью.
