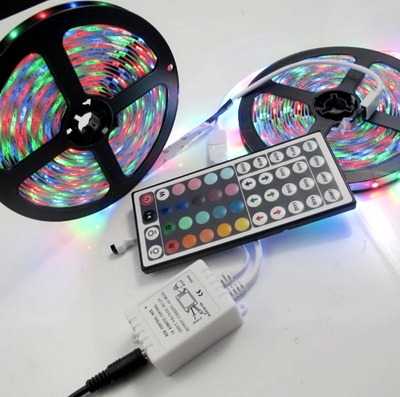

Контроллеры для светодиодных лент. Виды и подключение

Для управления работой светодиодных лент, позволяющих получить множество цветовых эффектов, обязательно потребуется специальный контроллер. С его помощью можно не только регулировать яркость свечения, но также добиться красочного переливания и перехода из одного цвета в другой. Контроллеры для светодиодных лент входят в комплект светодиодных RGB лент, которые поставляются и монтируются только вместе с ними.

Что такое контроллер

Контроллеры для светодиодных лент – это особые электронные приборы, способные задавать и контролировать режимы зажигания трехцветных RGB-элементов. С их помощью удается смешивать три основных цветовых составляющих видимого спектра и получать самые различные комбинации и оттенки.

Кроме того, такой модуль позволяет выполнять следующие операции:

Управлять яркостью свечения.
Поддерживать эффекты мерцания светодиодов и чередования нескольких основных тонов.
Менять цвет свечения.

RGB-контроллеры для светодиодных лент согласно электронной схеме включаются непосредственно между БП и контролируемой светодиодной лентой. Такое устройство имеет шесть выводов, четыре из которых подключаются к каждому из цветовых каналов и общей шине. К пятому и шестому контактам от БП подводится рабочее напряжение 12, 24 или 36В.

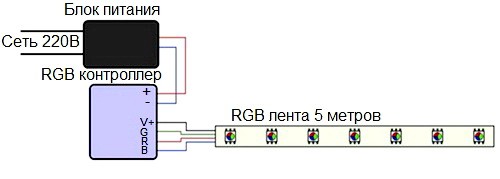

Kontrollery dlia svetodiodnykh lent 2

Виды контроллеров

Классифицируются по следующим основным признакам:

Защищенности от разрушающего воздействия окружающих факторов.
Способу монтажа совместно с RGB лентой.
Алгоритму управления светящимися элементами.

Согласно первому признаку контроллеры для светодиодных лент бывают защищенными и незащищенными.

В первом варианте исполнения предусмотрены специальные средства изоляции, исключающие возможность попадания внутрь устройства влаги, пыли и грязи. Чаще всего такие контроллеры совместно с лентами эксплуатируются на открытом воздухе в качестве элементов декоративного украшения. Незащищенные изделия не допускается устанавливать вне отапливаемых жилых помещений, то есть они больше подходят для работы в домашних условиях или в офисах.

При рассмотрении способов их монтажа возможно несколько вариантов. В первую очередь – это установка прибора на DIN-рейку, подходящая при размещении в распределительных электрических щитах. Также возможен монтаж этого устройства в комплекте с блоком питания в любом месте, закрытом от доступа маленьких детей (под навесным потолком, например).

Способы управления

Среди возможных способов управления работой контроллера можно выделить следующие варианты:

Использование специальных кнопок управления, расположенных на его лицевой панели или смонтированных в виде выключателя света (диммера).
Применение ПДУ, входящего в комплект некоторых образцов изделий.
Управление по радиоканалу (со смартфона по WiFi, например) или по звуковому сопровождению.

Коммутационные приборы (диммеры)

Простейшие системы управления контроллерами обустраиваются в виде выключателей (диммеров), монтируемых в любом удобном для коммутации месте. Эти приборы размещаются в жилых помещениях и офисах таким образом, чтобы они гармонично вписывались в окружающие интерьеры.

При управлении с приборной панели в качестве инструмента коммутации могут использоваться обычные кнопки. Для этих целей также допускается применять сенсорное управление или электронные потенциометры.

ПДУ

Контроллеры для светодиодных лент, управляемые с помощью ПДУ – наиболее распространенные устройства. Этот вариант очень удобен для пользователя, но потребует от него дополнительных денежных вложений. Объясняется это тем, что такие системы достаточно дороги и подходят не каждому потребителю.

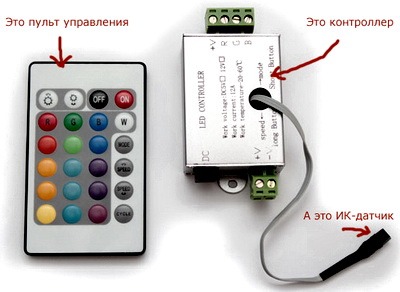

Kontrollery dlia svetodiodnykh lent infrakrasnoe upravlenie

С другой стороны, при управлении с ПДУ удается использовать практически весь арсенал функциональных средств, включая выбор автоматического или ручного режима установки цвета и яркости. С помощью такого пульта можно не только «выставлять» тот или иной цвет, но и регулировать его интенсивность посредством так называемого «диммирования». При выборе этого способа важно учитывать, что на отечественном рынке представлено большое многообразие управляющих пультов.

Один из самых экономичных и дешевых вариантов их исполнения – кнопочное устройство со встроенным в него инфракрасный светодиодом, используемым в качестве передатчика управляющих сигналов. Внешне оно ничем не отличается от обычного пульта, применяемого для переключения каналов и выбора режимов работы телевизора. Но этот способ не лишен и некоторых недостатков. Один из них заключается в том, что система реагирует на команды если только ПДУ направлен строго в сторону приемника контроллера.

Более современные модели содержат в своем составе значительно более чувствительные сенсорные элементы. Этот вариант управления рекомендуется выбирать в случае редкой смены режимов работы и при нахождении оператора на небольшом удалении от места расположения самого контроллера.

Канал Wi-Fi и звуковое управление

Контролировать работу системы подсветки в виде RGB ленты можно и по каналу Wi-Fi с помощью смартфона или любого персонального компьютера (ноутбука). Основное преимущество этого способа – возможность совершать операции на значительном удалении от управляемого объекта.

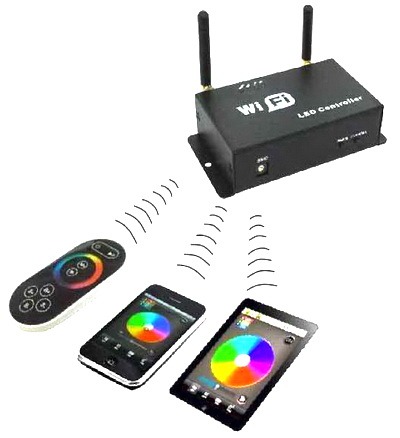

Kontrollery dlia svetodiodnykh lent Wi-Fi

Контроллеры для светодиодных лент, оснащенные системой звукового распознавания – наиболее «продвинутый» вариант управляющего модуля. При его применении пользователь получает дополнительную опцию – возможность реализовать оригинальные светомузыкальные эффекты.

Выбор контроллера

При выборе контроллера особое внимание уделяется величине тока, потребляемого подключаемой к нему светодиодной цепочкой. Управляющий модуль должен быть рассчитан на мощность, которая примерно на 10-15 процентов превышает тот же показатель для самой ленты. При выборе контроллера с меньшей предельной нагрузкой, понадобится преобразующий блок, позволяющий увеличить ток в ленте.

Расчет требуемой мощности

Для правильного выбора контролирующего устройства нужно определиться с показателем мощности, потребляемой лентой RGB. Для этого из приведенных в Интернете таблиц следует найти этот параметр для одного погонного метра цепочки из разноцветных светодиодов данной марки. После его нахождения достаточно умножить этот показатель на общую длину светодиодной ленты.

В качестве примера, расчет мощности контроллера для ленты SMD5050 60 длиной 15 метров. Из параметров видно, что ее величина, потребляемая одним метром изделия, составляет 14,4 Вт. После умножение этого показателя на 15 метров получим:15х14,4 Вт/метр = 216 Вт. Подходящий образец контроллера выбирается с небольшим запасом по мощности (10-15 процентов).

Контроллеры для светодиодных лент выбираются также с учетом типа и мощности блока питания, подающего рабочее напряжение на само управляющее устройство. БП, как и сам контроллер выбирается в соответствие с мощностью потребления всей системы подсветки.

Схемы включения

Простейший вариант монтажа – подключение отрезка светящейся ленты длиной около 5 метров к контроллеру, мощности которого достаточно для ее обслуживания. При работе с многоцветными полупроводниковыми системами следует придерживаться того же правила подключения, что и для монохромных.

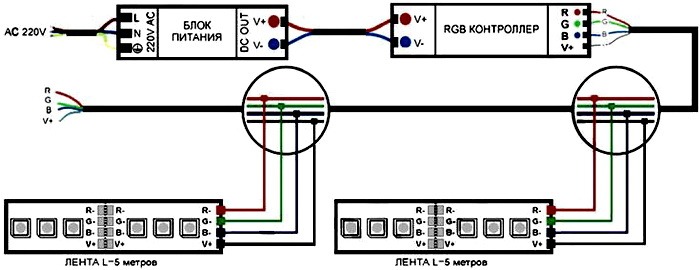

Podkliuchenie

Общая рекомендация в этом случае выглядит так: длина выбранного ленточного RGB изделия не должна быть более 5-ти метров. Также важно помнить о том, что такие отрезки допускается подключать непосредственно к контроллеру или БП.

В случае, когда общая длина ленты RGB превышает допустимую величину – каждый ее пятиметровый отрезок подключают в соответствие с описанной ранее схемой. Если паспортной мощности контроллера недостаточно для питания, а более мощного устройства нет в продаже – возможны два варианта действий.

В первом случае каждый из 5-ти метровых отрезков подсоединяется по приведенной выше схеме или же к мощному БП подключаются сразу несколько контроллеров. Это самый простой вариант, но он не лишен недостатка. Последний заключается в том, что для управления каждым участком подсветки потребуется отдельный прибор (ПДУ, в частности). В такой ситуации невозможна синхронизация динамических режимов отдельных ленточек, что не всегда устраивает пользователя.

Для устранения этого недостатка разработаны и широко применяются специальные RGB-усилители, выполняющие функцию промежуточного звена между контроллером и управляемой светодиодной лентой. Такое устройство не слишком усложняет схему и потребляет минимум электроэнергии от сети.

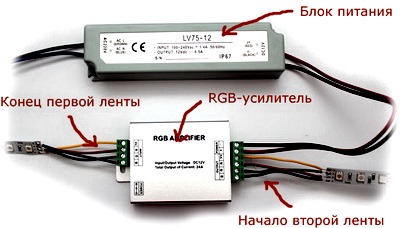

RGB usilitel

Рассмотренные варианты схемных решений по подключению контролирующих устройств составляют основу систем управления разноцветными RGB элементами. При этом каждая из них имеет свои плюсы и минуса. Так, контроллеры для светодиодных лент с усилителем, в частности потребуют от пользователя тщательного изучения порядка коммутации входящих и исходящих линий. А использование нескольких управляемых цепочек приведет к значительному удорожанию всей системы.
