Электромагнитные реле. Виды и работа. Устройство и применение

Основной составляющей частью кибернетики и систем автоматики являются процессы коммутации. Первыми устройствами, выполняющими коммутацию в автоматических электрических цепях, были электромагнитные реле.

Благодаря техническому прогрессу появились полупроводниковые коммутаторы. Однако электромагнитные реле не теряют своей популярности по применению в различном электрооборудовании и устройствах. Широкое использование реле обуславливается их неоспоримыми достоинствами, к которым относятся свойства металлических контактов.

Сопротивление контактов реле наименьшее, в отличие от коммутаторов на основе полупроводниковых элементов. Контакты реле выдерживают намного выше токовые перегрузки, чем полупроводниковые коммутаторы. Реле нормально функционируют при наличии статического электричества, радиационного излучения. Основным положительным качеством реле является гальваническая изоляция цепи управления и коммутации без дополнительных элементов.

Основные виды электромагнитных реле

По конструктивным особенностям исполнительных элементов электромагнитные реле делятся на:

Контактные реле, которые оказывают воздействие на силовую цепь группой электрических контактов. Их разомкнутое или замкнутое состояние способно обеспечить коммутацию (разрыв или соединение) выходной силовой цепи.
Бесконтактные реле оказывают действие на силовую цепь методом резкого изменения ее параметров (емкости, индуктивности, сопротивления), либо силы тока и напряжения.

По области применения реле:

Сигнализации.
Защиты.
Цепей управления.

Мощности сигнала управления:

Высокой мощности более 10 ватт.
Средней мощности 1-9 ватт.
Малой мощности менее 1 ватта.

Быстродействию управления:

Безинерционные менее 0,001 с.
Быстродействующие 0,001-0,05 с.
Замедленные 0,05-1 с.
Регулируемые.

Виду напряжения управления:

Переменного тока.
Постоянного тока (поляризованные и нейтральные).

Рассмотрим подробнее реле постоянного тока, которые делятся на два подвида – нейтральные и поляризованные. Они имеют отличие в том, что поляризованные устройства имеют чувствительность к полярности подключаемого напряжения. Якорь изменяет направление движения в зависимости от подключенных полюсов питания.

Реле постоянного тока разделяют:

2-х позиционные.
2-х позиционные с преобладанием.
3-позиционные с нечувствительной зоной.

Функционирование нейтральных электромагнитных реле не зависит от порядка подключения полюсов напряжения. Недостатками реле постоянного тока является потребность в блоке питания, а также высокая стоимость.

Реле переменного тока не имеют таких недостатков, у них есть свои отрицательные моменты:

Вибрация при эксплуатации, необходимость ее устранения.
Параметры работы намного хуже, чем у реле постоянного тока. К ним относятся: магнитное поле, чувствительность.

К достоинствам устройств реле постоянного тока можно отнести отсутствие необходимости в блоке питания, и возможности непосредственного подключения в сеть переменного напряжения.

По защищенности от внешних факторов реле разделяют:

Герметичные.
Зачехленные.
Открытые.

Реле тока

Структура реле напряжения и тока очень похожа. Их отличие заключается только в конструкции катушки. Токовое реле имеет катушку с небольшим числом витков и малым сопротивлением. Намотка провода на катушку осуществляется толстым проводником.

Elektromagnitnye rele toka

Обмотка реле напряжения выполняется с большим числом витков. Каждое из этих реле выполняет контроль определенных параметров с помощью системы автоматического отключения и включения электрического устройства.

Реле тока осуществляет контроль силы тока в цепи потребителя, к которой оно подключено. Данные поступают в другую цепь с помощью подключения сопротивления контактом реле. Подключение может осуществляться как непосредственно к силовой цепи, так и через измерительные трансформаторы.

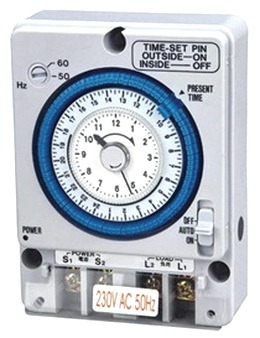

Реле времени

В цепях автоматики часто требуется образование задержки при включении устройств, либо подачи сигнала для выполнения определенного технологического процесса по некоторому алгоритму. Для таких целей предназначены специальные устройства, способные коммутировать цепи с некоторой задержкой времени.
Elektromagnitnye rele vremeni

К таким реле времени предъявляются специальные требования:

Необходимая и достаточная мощность контактов.
Малые габаритные размеры, вес и небольшой расход электроэнергии.
Стабильные рабочие параметры задержки времени, не зависящие от внешних воздействий.

Для реле времени, управляющим электрическими приводами, повышенные требования не предъявляются. Их задержка равна от 0,25 до 10 с. Эксплуатационная надежность таких реле должна быть очень высока, так как условия работы предполагают наличие вибрации.

Устройство и принцип действия

Структуру электромагнитного реле можно разделить на его отдельные составные элементы следующим образом:

Первичный (чувствительный) элемент преобразует электрический сигнал управления в магнитную силу. Обычно этим элементом является катушка.
Промежуточный элемент может состоять из нескольких частей. Он приводит в работу исполнительный механизм. Таким элементом является якорь с подвижными контактами и пружиной.
Исполнительный элемент выполняет передачу воздействия на силовую цепь. Таким элементом чаще всего выступает группа силовых контактов реле.

Электромагнитные реле имеют довольно простой принцип работы, вследствие чего имеют повышенную надежность. Они являются незаменимыми элементами в схемах защиты и автоматики. Действие реле заключается в применении электромагнитных сил, появляющихся в металлическом сердечнике при протекании электрического тока по катушке.

Элементы реле устанавливаются на закрывающемся крышкой основании. Подвижная пластина (якорь) с контактом установлена над сердечником электромагнита. Подвижных контактов может быть несколько. Напротив них расположены соответствующие пары неподвижных контактов.

Elektromagnitnye rele ustroistvo

1 — Катушка реле
2 — Сердечник
3 — Стержень
4 — Подвижный якорь
5 — Группа контактов
6 — Пружина
7 — Питание катушки

В первоначальном положении пружина удерживает подвижную пластину. При подключении питания срабатывает электромагнит и притягивает к себе эту пластину, являющуюся якорем, преодолевая усилие пружины. В зависимости от устройства реле контакты при этом размыкаются или замыкаются. После выключения питания якорь под действием пружины возвращается в исходное положение.

Существуют электромагнитные реле с встроенными электронными компонентами в виде конденсатора, подключенного параллельно контактам для уменьшения помех и образования искр, а также сопротивления, подключенного к катушке, для четкой работы реле.

По силовой цепи, которая подключается контактами, может протекать электрический ток намного больше тока управления. Эта цепь гальванически развязана с цепью управления электромагнитом. Другими словами реле играет роль усилителя мощности, напряжения и тока в электрической цепи.

Электромагнитные реле переменного тока приводятся в действие при подключении к ним переменного тока частотой 50 герц. Устройство такого реле практически не отличается от реле постоянного тока, кроме сердечника электромагнита, который в данном случае выполняется из листовой электротехнической стали. Это делается для снижения потерь энергии от вихревых токов.

Параметры электромагнитных реле

Основными характеристиками таких реле являются зависимости между входным и выходным параметром.

Основные параметры реле:

Время срабатывания реле – характеризует промежуток времени от момента подачи сигнала на вход реле до момента начала действия на силовую цепь.
Управляемая мощность – это мощность, которой способны управлять контакты реле при коммутации цепи.
Мощность срабатывания – это наименьшая мощность, требуемая для чувствительного элемента реле, для перехода в рабочее состояние.
Величина тока срабатывания. Такое регулируемое значение называется уставкой.
Сопротивление обмотки катушки.
Ток отпускания – максимальная величина тока на клеммах обмотки реле, при котором якорь отпадает в исходное положение.
Время отпускания якоря.
Частота коммутаций с нагрузкой – частота, с которой может осуществляться подключение и отключение силовой цепи.

Преимущества:

Возможность коммутации силовых цепей с мощностью потребителя до 4 киловатт при объеме реле меньше 10 куб. см.
Невосприимчивость к пульсациям и чрезмерным напряжениям, а также устойчивость к помехам от молнии и работы устройств высокого напряжения.
Гальваническая развязка между цепью управления и силовыми контактами.
Незначительное снижение напряжения на замкнутых контактных группах, вследствие чего низкое тепловыделение.
Невысокая стоимость электромагнитного реле в отличие от полупроводниковых устройств.

Недостатки:

Низкое быстродействие.
Небольшой срок службы.
Образование радиопомех при коммутации цепей.
Проблемы при подключении и отключении высоковольтных нагрузок постоянного тока и индуктивных потребителей.

Сфера использования

Широкую популярность получили реле в области производства и распределения электрической энергии. Безаварийный режим эксплуатации обеспечивает релейная защита линий высокого напряжения на подстанциях и в других местах. Элементы управления, применяемые в релейной защите, способны на подключение высоковольтных цепей. Э

Электромагнитные реле, функционирующие в качестве релейной защиты, получили популярность из-за следующих достоинств:

Возможность работы с невосприимчивостью к возникающим паразитным потенциалам.
Высокая скорость реагирования на изменение параметров подключенных цепей.
Повышенная долговечность.

С помощью релейной защиты выполняется резервирование линий питания и оперативное отключение неисправных участков цепи. Электромагнитные реле являются наиболее надежной защитой, в отличие от релейных устройств.

Электромагнитные реле применяется в управлении производственными линиями, конвейерами, на участках с повышенными паразитными потенциалами, там, где нельзя использовать полупроводниковые элементы.

Принцип действия, по которому работают такие устройства реле, применяется в оборудовании для удаленного управления потребителями, а именно в контакторах, пускателях. По сути дела, это такие же электромагнитный вид реле, только рассчитанные для очень больших токов, достигающих несколько тысяч ампер.

Релейные блоки применяются для управления емкостных установок, служащих для плавного запуска электродвигателей повышенной мощности.

Электромагнитные реле применялись даже в первых вычислительных комплексах. В них реле использовались как логические элементы, выполняющие простые логические операции. Скорость работы таких электронно-вычислительных машин была низкая. Однако такие своеобразные компьютеры были более надежными, в отличие от последующего поколения ламповых моделей вычислительных машин.

Сегодня можно привести множество примеров применения электромагнитных реле в бытовых устройствах: стиральных машинах, холодильниках и т.д.

Рекомендации по выбору

Прежде всего, необходимо выяснить параметры рабочего напряжения и тока реле. Рабочая величина тока и напряжения обмотки реле должна соответствовать сети питания места подключения. Если рабочий ток будет меньше допустимого, то это приведет к ненадежному контакту при работе реле. Если ток будет больше допустимого, то обмотка реле будет перегреваться, что приведет к падению надежности работы реле при наибольшей допустимой температуре.
Режим действия контактов реле зависит от вида управляемого тока, частоты коммутации, вида нагрузки. Поэтому при выборе необходимо учитывать эти условия работы.
