В электротехническом термине «сухой контакт» нет необходимости искать какой-то физический смысл. Дело в том, что это словосочетание – дословный перевод английского «Dry contact», не имеющего отношения к агрегатному состоянию веществ и материалов. Ему не существует никаких антиподов, которые можно было бы определить словами «мокрый» или «сырой», например.

Определение физической сути понятия «сухой контакт»

Под этим словосочетанием понимается хорошо защищенный от внешних воздействий вид соединений, находящихся в обесточенном состоянии. Смысл слова «сухой» в такой интерпретации иногда трансформируется в понятие «находящийся в готовности к срабатыванию» или потенциальный контакт.

В качестве примера сухого контакта, знакомого практически каждому пользователю, обычно рассматривается клавишный выключатель. Этот прибор всегда устанавливается в разрыв фазного провода, подсоединяемого к осветительной лампочке (при этом другая ее клемма соединена с нулем).

Sukhoi kontakt 2

В выключенном состоянии в них не происходит никаких изменений (образно выражаясь, они – сухие), но потенциально выключатель всегда готов к срабатыванию. Достаточно только замкнуть цепь подачи напряжения на осветительный прибор, как через контакты и по остальной части питающей линии, включая потребителя, потечет рабочий ток.

В принципе контактные клеммы могут быть подключены к любой нагрузке (не обязательно к осветительному прибору). Это может быть обмотка электродвигателя, например, или спираль электронагревателя. В любом случае до их замыкания ток по цепи протекать не будет, что означает, что они – сухие.

Что такое электрический сигнал типа «сухой контакт»

Если заменить механическое нажатие клавиши выключателя его автоматическим срабатыванием от управляющего электронного устройства – ситуация несколько меняется. В этом случае уже не употребляется введенное словосочетание; вместо него чаще всего используется понятие управляющего электрического сигнала. В кругу специалистов такой сигнал получил аналогичное название («сухой»).

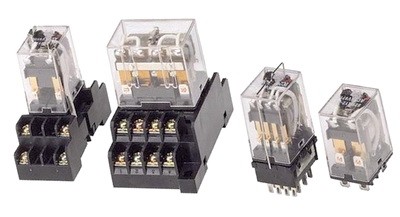

Его практическое применение удобнее всего продемонстрировать на примере работы обычного электромеханического реле. В конструкции этого прибора имеется намоточная катушка, по которой при наступлении какого-то события пропускается постоянный ток. Под действием образовавшейся в обмотке ЭДС металлический шток реле втягивается в обмотку и увлекает за собой подвижные контакты коммутирующего устройства.

Sukhoi kontakt 3

Их замыкание с неподвижными частями – это сигнал о выполнении команды включения, например, двигателя. Задача специалиста, имеющего дело с такими «сухими» посылками – учесть их еще при разработке конкретного схемного решения и правильно рассчитать момент наступления запланированного события.

Где применяются реле с сухими контактами
Основные области применения релейных приборов, имеющих в своем составе сухой контакт, это:

Типичный пример использования э\м реле в первом случае – их установка в сигнальные цепи системы контроля состояния пожарных и охранных датчиков. В насосных станциях с их помощью удается включать и выключать оборудование в аварийном режиме.

Различные типы реле с заданными характеристиками используются в следующих промышленных и бытовых системах:
  • Вентиляция рабочих и жилых помещений.
  • Системы ограничения доступа (электрические замки).
  • Рабочее и аварийное освещение.
  • Системы дымоудаления.

Основное различие в использовании реле в этом случае состоит в том, что некоторые из перечисленных систем при поступлении сухого сигнала включаются, а другие, напротив – выключаются.

С какой целью введено понятие сухого контакта

Многие пользователи нередко сомневаются в целесообразности введения этого термина, поскольку и без его использования работают миллионы различных механических коммутирующих устройств. То же самое следует сказать и о сигнале типа «сухой контакт».

Специалисты с этим принципиально не согласны, так как им в повседневной работе удобнее и проще произнести два слова, чем пытаться передать сотруднику длинную и неопределенную фразу. То же самое следует сказать и о специальной технической литературе, где простой термин позволяет коротко и лаконично выразить мысль автора.

Кроме того, поскольку сами сухие контакты не выполняют никакой полезной работы, а только коммутируют нагрузку – с их помощью можно управлять самым различным оборудованием. При этом их эксплуатационные показатели не зависят от параметров коммутируемой цепи. По этой причине у этих элементов электрических сетей существуют и другое, менее распространенное название. Иногда их называют контактным соединением, на котором отсутствует падение напряжения.

Как подключается сухой контакт

При проведении электромонтажных работ коммутационное оборудование, имеющее в своем составе сухие контакты, обычно устанавливается в слаботочные цепи. При этом управление, например, электромагнитной катушкой реле в некоторых случаях требует значительных по величине токов. Задача электрика, занимающегося монтажом таких изделий – правильно выбрать место для установки коммутирующего устройства, избегая опасного пересечения сильноточных и слаботочных цепей.

Выбор точки подключения слаботочных контактов в значительной степени определяется различиями по составу коммутирующей группы. При монтаже устройств, в состав которых входят сухие контакты, важно учитывать конструктивные особенности коммутирующего прибора. Чаще всего они устанавливаются на DIN-рейку распределительного шкафа или на печатные платы электронной схемы.

При подключении этих устройств необходимо обеспечить надежное соединение между контактными выводами и точкой крепления на плате или в навесном монтаже. Выполнение этого требования позволит избежать нежелательного перегрева контактов и угрозы их выхода из строя.

Добавим к этому, что в процессе установки «сухих» устройств необходимо побеспокоиться об их защите от внешних разрушающих факторов (пыли, грязи и влаги). Несоблюдение этого требования снижает стабильность работы технических приборов и существенно сокращает сроки их эксплуатации.

Монтаж изделий с элементами коммутации рекомендуется производить только после того, как с электрической цепи снято питающее напряжение. Это позволит избежать случайного замыкания проводников и последующего за этим повреждения дорогостоящей аппаратуры.

Разновидности контактов по типу переключения
По способу переключения сухой контакт подразделяется на следующие группы:
  • 2-х контактные конструкции.
  • Их 3-х контактные аналоги с перекидным элементом.
  • Приборы с большим количеством контактов.

Первые представляют собой типовое электрическое соединение, имеющее только два положения (сценария) – «замкнуто» или «разомкнуто». При наступлении определенного события выбирается один из них.

3-х контактные группы чаще всего делаются перекидными, то есть коммутирующими сразу две линии (одну на замыкание, а другую – на размыкание). Делать это удается за счет наличия в их составе среднего контакта, который в зависимости от направления тока в катушке реле перекидывается то в одну сторону, то в другую.

В разновидностях приборов третьего типа имеется несколько групп перекидных или размыкающих/замыкающих контактов, каждый из которых работает по своему сценарию. Разнообразие возможных вариантов переключения (и различных сценариев – соответственно) позволяет легко выбирать схему, оптимально подходящую для каждого конкретного случая.

Преимущества применения сухих контактов
К преимуществам практического использования сухих контактов, не нуждающихся в смазке и в специальных разделителях секций, относят:
  • Надежность срабатывания.
  • Сравнительно небольшие габариты.
  • Экономичность работы содержащих их устройств.
  • Безопасность эксплуатации.
  • Простота монтажа.

Высокая эксплуатационная надежность сухих контактов объясняется отсутствием каких-либо разрушающих воздействий со стороны. При этом они хорошо защищены от проникновения пыли, грязи и влаги.

Экономичность этих изделий – следствие того, что они не нуждаются в специальной защитной смазке, а безопасность их эксплуатации объясняется отсутствием прямого доступа к ним. Сухой контакт отличается небольшими размерами, позволяющими устанавливать контактные группы практически в любые электротехнические и электронные изделия.

Монтировать их в распределительном шкафу или на печатной плате совсем несложно. Для этого достаточно закрепить, например, корпус реле или подобного им прибора и надежно соединить контактные клеммы внешними цепями. Как правило, для этого применяется либо болтовое соединение, либо пайка. Универсальность конструкции сухих контактов обеспечивает им большую популярность в различных отраслях промышленного производства и в быту.
