Реле контроля напряжения. Виды и работа. Как выбрать и установить

Для предохранения от неисправностей электрического оборудования используется реле контроля напряжения. Такие неисправности возникают из-за нестабильного функционирования сетевого питания. Основной задачей реле контроля напряжения является поддержание стабильного напряжения сети.

Разновидности

По типу подключения реле контроля напряжения делятся:

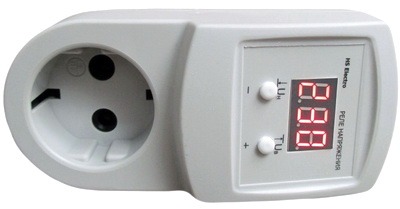

Форма вилки с розеткой.

Rele kontrolia napriazheniia forma vilki s rozetkoi

На корпусе реле имеется встроенная вилка, с помощью которой установка реле становится легкой и простой. Его необходимо просто вставить в розетку. Реле способно выполнить защиту только одного потребителя. В его устройстве имеется микроконтроллер, который контролирует параметры сети с выводом их значений на монитор. Силовым элементом является электромагнитное реле, которое регулирует и при необходимости отключает питание. На корпусе имеются регулировочные кнопки для настройки предельных значений нагрузки.

По типу удлинителя.

Rele kontrolia napriazheniia v vide udlinitelia

Конструкция аналогична первому виду с тем отличием, что на корпусе имеется несколько розеточных гнезд, что позволяет подключать и осуществлять защиту сразу нескольких устройств.

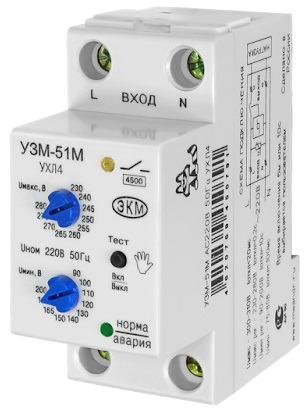

С фиксацией на дин-рейку.

Rele kontrolia napriazheniia s fiksatsiei na din-reiku

Подобная конструкция предназначена для монтажа на дин-рейку в распределительный шкаф. Такие реле способны защитить от чрезмерной нагрузки сети квартиры или частного дома. Их устройство характерно наличием множества различных настроек и функций.

По типу нагрузки реле контроля напряжения разделяют:

1-фазные.
Трехфазные.

Первый вид реле используется для защиты электрических устройств бытового назначения, имеющих электрический привод.

Трехфазные реле используются для контроля полноты фаз. При наличии входа с тремя фазами можно подключить трехфазное реле. В этом случае если пропадет одна фаза, то две другие фазы будут сразу отключены. При незначительных перекосах и колебаниях фаз реле сразу будет срабатывать, даже если такие показатели вполне нормальны и не доставляют никакого вреда устройствам.

Поэтому, целесообразно с наличием трех входных фаз устанавливать отдельное реле на каждую фазу.

Устройство и принцип действия

Конструкция включает в себя:

Электронная часть.
Силовая часть.

Электронная начинка реле состоит из микропроцессора на основе микросхемы, которая руководит действием реле. Она определяет величину напряжения, при достижении определенных границ подает управляющий сигнал электромагнитному силовому реле, которое отключает или подключает напряжение сети, перераспределяет нагрузку сети по отдельным линиям.

Некоторые модели реле оснащены светодиодными индикаторами, регуляторами настроек порогов срабатывания и выдержки времени, расположенные на корпусе устройства.

Интервал действия реле находится в пределах 100-400 В. При грозовой погоде эти показатели превышаются, и реле может не сработать. Поэтому при грозе нельзя включать электрические приборы. Для таких случаев существуют другие защитные средства.

При возникновении аварии наиболее эффективным является реле напряжения, которое отключает аварийные участки сети, в отличие от стабилизатора напряжения, который регулирует и равномерно распределяет напряжение в сети.

Сфера использования

Реле напряжения применяется в различных сферах производства и быта, там, где есть линии электрических сетей. Во многих сетях существуют такие отрицательные моменты, как скачки и перепады напряжения. Часто возникают перегрузки сети вследствие подключения чрезмерных нагрузок потребителей.

Реле контроля используется в качестве защиты:

От непоследовательной работы фаз.
Оборудования, требующего для нормальной работы качественных характеристик напряжения.
Высоко нагруженных устройств.
Бытового электрооборудования от скачков напряжения в квартирах и жилых домах.
Дорогостоящих устройств от неисправностей в кинотеатрах, поликлиниках, магазинах, школах и других общественных заведениях.
От обрывов, слипания фаз.
В промышленном производстве для недопущения сбоев в эксплуатации производственных линий, станков и другого оборудования.

Советы по выбору

Оптимальным вариантом покупки реле будет специализированный магазин, предоставляющий гарантию, консультацию специалистов.
Цена реле напряжения складывается из нескольких факторов:
— типа установки (самая дешевая модель вилочно-розеточного варианта);
— отечественные устройства имеют стоимость значительно меньше импортных образцов;
— наличие дополнительных опций повышает цену;
— привлекательный внешний вид способствует повышению стоимости.
При выборе мощности реле необходимо обратить внимание, что на корпусе реле написана мощность, которую реле способно пропускать, а не размыкать. Вследствие этого при покупке однофазного реле следует выбирать модель с запасом мощности. Бытовые реле оснащены силовыми контактами, и выпускаются на силу тока до 100 А.
Реле трехфазного исполнения выбирать легче, так как они изготавливаются на ток 16 А.
Наличие контроля температуры обеспечивает работу реле с большей эффективностью.
Функция контроля скорости реакции реле поможет в настройке реле.
Лучше выбрать корпус реле, выполненный из поликарбоната, так как он обладает стойкостью к горению.
При выборе лучше отдать предпочтение модели реле, имеющей монитор с отображением информации по нагрузке цепи.
Перед установкой реле, необходимо приобрести и установить автоматический выключатель, который способен отключить питание в случае превышения напряжения за допустимые границы.
Перед покупкой реле контроля напряжения необходимо внимательно ознакомиться с инструкцией по эксплуатации и подключению. Потребовать выдачу гарантийного талона на приобретаемое устройство. Необходимо также обратить внимание на эксплуатационные параметры реле, материалы изготовления, максимальную и минимальную температуру эксплуатации.

Порядок установки

Перед установкой реле отключить питание сети входными автоматами.
Вблизи автоматов установить рейку с помощью саморезов и отвертки.
Установить реле на рейку, пользуясь специальными защелками.
Определить фазу на автомате входа с помощью индикатора. Разрезать этот проводник на входе в квартиру. Один конец провода подключить к реле, другой к контакту выхода.
К нулевому проводнику автомата подключить кусок провода.
Другой его конец подключить к реле на нулевой контакт.
Подать питание в сеть и проверить работу реле.

Обязательным компонентом защиты реле является вводный автомат. Он монтируется рядом с реле. Целесообразно использовать устройство вспомогательного пуска, в случае если реле рассчитано более чем на 65 А. Это даст возможность предотвратить частые срабатывания.

Установка реле контроля является простой, и не требует квалифицированных знаний. Для этого необходимо лишь точно соблюдать инструкцию по установке.

Преимущества

Большой диапазон эксплуатационных температур (от -20 до +40 градусов). Это позволяет использовать реле практически при любых условиях.
В отличие от стабилизатора напряжения реле контроля имеют малые габариты, устанавливаются на дин-рейку, в то время как стабилизаторы напряжения устанавливаются отдельно, и для их установки необходимо дополнительное место. Существуют исполнения реле для установки в розетку.
Большой выбор реле в торговой сети, можно сделать выбор для любой ценовой категории.
Низкая стоимость. Реле контроля напряжения намного дешевле стабилизатора.
Современный внешний вид, сочетающийся с различными интерьерами помещений.
Автоматичность. Схема реле оперативно реагирует на скачки и перепады напряжения. Это дает возможность предотвратить поломки дорогостоящего оборудования, путем быстрого отключения аварийных цепей в сети.

Недостатки

Не устраняет колебания питающего напряжения сети. Реле контроля напряжения защищает оборудование при выходе значения напряжения за допустимые пределы.
Для наибольшей защиты необходимо применять несколько реле, так как существуют различные типы оборудования, которые по-разному реагируют на изменение питающего напряжения.
