Реле приоритета. Виды и работа. Применение и свойства

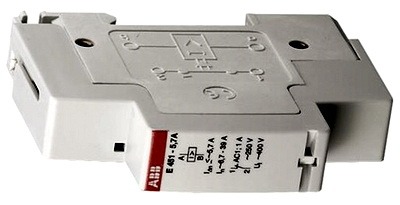

Реле приоритета — управляющее включением потребителей тока, является прибором, контролирующим общий ток сети питания, и реагирующим на чрезмерное увеличение нагрузки, выключением менее необходимых потребителей. Так решается проблема сверхнормативной нагруженности питающей сети.

Часто встречается ситуация, когда человек включает пылесос в то время, когда работает стиральная машина или другой мощный потребитель. Свет может внезапно выключиться. Этот казус возникает из-за превышения допустимой нагрузки на электросеть. Выйти из этого положения можно, отключив все потребители, и включив в щитке на лестничной площадке автоматический выключатель, который вырубился.

Для предотвращения таких неполадок при перегрузке электросети рекомендуют монтировать в доме реле приоритета. Этот прибор проводит через себя несколько сетей: приоритетные и неприоритетные.

Виды реле

Различают несколько разновидностей таких реле:

• 1-фазные.
• 3-фазные.
• Одноканальные.
• Многоканальные.

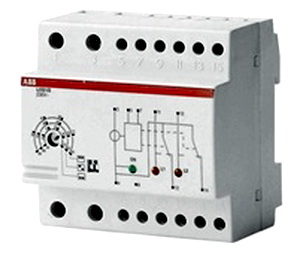

Многоканальный вариант исполнения может функционировать вместе с разными линиями. По функциональным реакциям реле приоритета разделены на виды:

• Верхнего порога.
• Нижнего порога.

Реле максимального порога среагирует на повышение тока, соединяется по последовательной схеме. Устройство, работающее на срабатывание по минимальному значению напряжения, включается в сеть параллельно. Существуют реле, которые выполнены для различных уровней срабатывания, с возможностью регулировки уровней для разных нагрузок. Если нагрузки в сети имеют значительную мощность, то реле используется совместно с трансформатором тока.

Применение реле

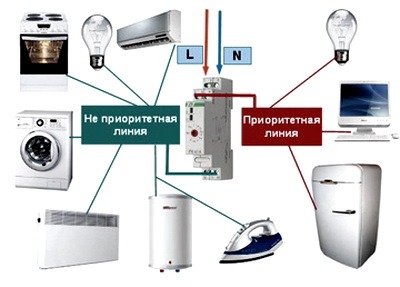

Линия питания, которая считается самой необходимой, должна быть постоянно подключенной. Неприоритетные линии – это те, которые можно отключить в случае перегрузки сети. В итоге, освещение при перегрузке полностью не отключится, произойдет выключение тех потребителей, которые находятся на неприоритетной линии. В качестве примера: существует реле управления, дающее возможность запитать три линии. На линию приоритета можно отнести сигнализацию квартиры и ее освещение. Две остальные линии будут охватывать сети розеток и наружное освещение.

При применении реле приоритета, когда восстановится обычный режим сети, неприоритетные линии включатся автоматически.

Если перегрузка возникла из-за одновременного запуска нескольких бытовых приборов, то можно отключить лишь одно из них, тогда произойдет восстановление питания электричеством.

Системы автоматического регулирования давно применяются в быту и промышленности. В нашей жизни они нашли свое почетное место, так как, применяя электрооборудование модулями, мы получаем много преимуществ. Наиболее важным достоинством стало создание должного удобства и комфортного использования потребителей тока.

Основные свойства

Назначение. Устройства служат для выключения из сети неприоритетных цепей во время работы сети питания с превышением номинального тока потребления. Также реле применяется для защиты от короткого замыкания.

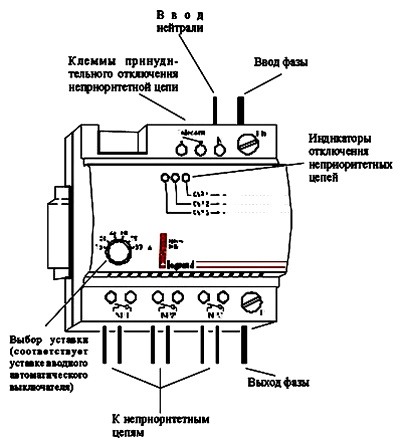

Принцип действия реле. На передней панели прибора с помощью потенциометра выставляется значение тока для приоритетной цепи. При превышении этого значения отключатся неприоритетные потребители. Впоследствии, при понижении значения тока потребления, неприоритетная цепь снова будет подключена к питанию.

Сфера применения. Прибор используют, когда работа всех электроприборов одновременно перегружает сеть питания. Общая нагрузка разделяется на группы: приоритетные потребители, которые ни в коем случае не должны отключаться, и неприоритетные, которые можно отключить без серьезных последствий. Ток выключения реле неприоритетной цепи регулируют так, чтобы не было перегрузки сети питания.

Как работает реле

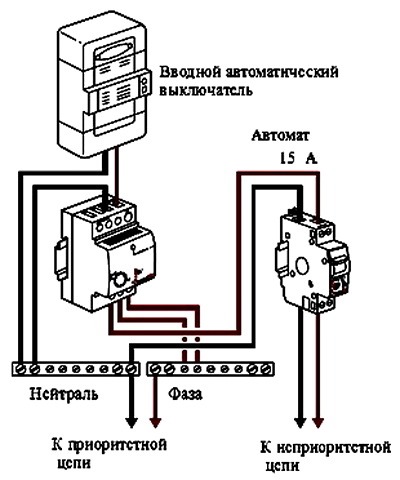

На общую линию подключается трансформатор тока, после которого включаются потребители. В первую очередь идут нагрузки приоритетные, это потребители, которые нельзя отключать никогда, у них наивысший приоритет.

Далее по схеме идет само реле потребителей. Через него подсоединены группы нагрузок, считающихся неприоритетными. Это те группы нагрузок, которые отключатся в определенной последовательности по возрастанию степени приоритета групп, если ток в сети будет превышен.

Сигнал, поступающий от датчика тока, идет на обработку компаратором, встроенным в модуль. Компаратор сравнивает поступивший сигнал с основным напряжением, заданным настройками. Реле определяет, когда сработает компаратор, в какой момент отключатся нагрузки низкого приоритета. В результате ток в сети снизится.

Через определенное время реле сделает попытку повторного включения в сеть неприоритетные потребители.

Многоканальные реле могут работать с несколькими линиями с низким приоритетом. Эти линии отключаются последовательно, от более низкого приоритета, а включаются в обратной последовательности. При использовании таких приборов можно пользоваться оборудованием, не тратясь на вспомогательную мощность сети. Это дает значительную экономию, особенно в масштабах промышленных предприятий.

В примере с квартирой. На входе подключен автоматический выключатель 25 ампер, далее счетчик, и еще несколько автоматов. Подключены бытовые приборы разной мощности и видов.

Если нужно включить сразу все, то отключится входной автомат в щите, освещение в квартире погаснет, остальные потребители также прекратят работу. Вступит в действие тепловая блокировка, автомат выключит всю квартиру. Необходимо будет разбираться в причине перегрузки, и снова включать автомат.

А если использовать наше реле, то такой проблемы не будет. Можно сделать приоритетными те нагрузки, которые нам нужны, и наоборот, неприоритетными те потребители, которые малозначительны для нас.

Реле приоритета ограничит ток сети безболезненно для нас, не допустит общего выключения питающей сети. В схемах защиты также применяют подобные устройства для предотвращения аварийных ситуаций на предприятиях, где имеется много различного электрооборудования, и где нельзя допускать короткие замыкания, а также перегрузки.

Чем отличается реле приоритета от оптимизатора сети

Чтобы установить реле в имеющуюся сеть, нужно проделать значительный объем работ, модернизировать проводку, щит. Для этого нужен квалифицированный специалист, который должен сделать точный расчет всей схемы нагрузок. Чтобы проложить отдельные линии проводов от розеток к щиту с разными потребителями, потребуется ремонт помещения и т. д. К тому же, такие устройства нельзя установить к обычной проводке, где нет отдельных линий до розеток.

Эта задача стала проще, после того, как разработали новое устройство, которое называется оптимизатор нагрузки на сеть. Оптимизатор электрической сети недавно стал новым видом устройства, отключающим неприоритетные потребители, служащим для применения в быту.

Принцип его работы состоит в перераспределении мощности приборов по их приоритету. Устройство выключает неприоритетный потребитель на время действия приоритетного, и наоборот, включает неприоритетное оборудование на момент паузы приоритетного потребителя.

Особенностью действия устройства оптимизации стало то, что в любое время работает только один из двух видов потребителя. Оптимизатор отличается от ранее описанного устройства тем, что предотвращает перегрузку сети, и никогда ее не допустит.

Такое устройство сконструировано для простого применения. Оно не монтируется в щите. Состоит из двух адаптеров для розетки, с вилкой и розеточным гнездом. Один из них для нагрузки с большим приоритетом, а другой для неприоритетного потребителя. Между ними осуществляется связь по радиоволне. Устройства вставляются в простые розетки, работают сразу, не требуют настроечных операций. При эксплуатации также не нужны никакие настройки.

Для функционирования оптимизатора не нужна раздельная линия проводки или управляющая шина, так как чтобы передать сигнал, применен канал на радиоволнах с цифровой кодировкой и постоянным контролем выхода команд.

Инновационное устройство заслуживает с каждым днем популярность все выше, у электриков и владельцев домов. Оно помогает выходить из сложных ситуаций, в которых превышен лимит допустимой мощности. На садовых участках прибор также пользуется спросом, там существуют проблемы недостачи электроэнергии.

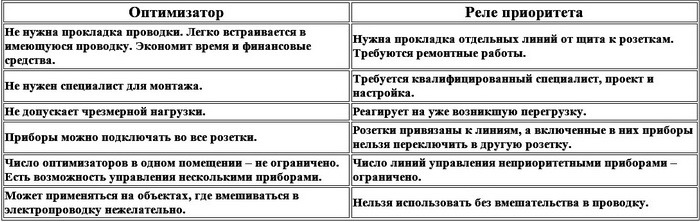

Эти два автоматических прибора сходны по результатам действия, но имеют свои отличия.
