Реле времени. Виды и маркировка. Особенности. Плюсы и минусы

Реле времени (РВ) – это устройство, требующееся для организации свободной задержки времени. Эти устройства устанавливаются в схемы автоматического управления.

Разновидности РВ

Реле времени отличаются своим конструктивным исполнением, поэтому выделяют такие варианты конструкций этих устройств:

Блочные. Эти РВ отличаются внешней установкой и встроенным питанием. Примером такого прибора является реле задержки для фотопечати.
Встраиваемые. Встраиваемое исполнение РВ является упрощённым вариантом блочных реле. У них отсутствует корпус и собственное питание, так как они предназначены для изготовления более сложных устройств. Применяются в качестве дополнительных элементов, поэтому размещаются в одном корпусе с прочими составляющими изготавливаемых приборов. Как пример такими реле являются таймеры-программаторы в стиральных машинках автоматах.
Модульные. Конструкция этих реле имеет сходства с блочными моделями РВ. Чаще всего они устанавливаются на DIN – рейку в электрические щитки.

Все устройства, замедляющие время, можно разделить на цикличные и промежуточные реле. Цикличное реле как самостоятельный прибор – цикличный таймер.

Промежуточные РВ по ресурсу создания временного интервала различают такие:

Электромагнитные.
Пневматические.
Моторные.
С часовым либо анкерным механизмом.
Электронные.

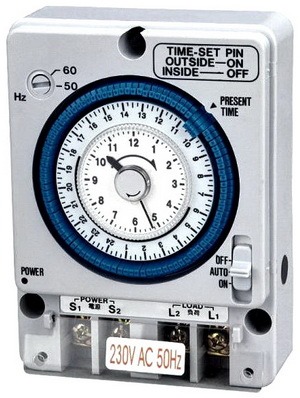

Особенности электромагнитных реле

Elektromagnitnoe

Устройство РВ с электромагнитным замедлением довольно простое и подобное обычному электромагнитному реле. Применяются эти устройства в цепях постоянного тока.

Главные составляющие:

Магнитопровод.
Управляющая обмотка.
Короткозамкнутый виток.

Для задержки переключения применяется короткозамкнутая обмотка, содержащая один виток, установленный на любом из стержней магнитопровода. Виток обмотки изготавливается из алюминия либо меди в виде гильзы.

Задержка срабатывания происходит благодаря созданию вспомогательного магнитного потока. Она регулируется путём изменения величины конечного воздушного зазора либо натяга возвратной пружины. Пределы регулировки до 5 секунд.

Чаще всего этот тип РВ применяют в цепях регулирования торможением и разгоном электропривода.

Основным минусом этого типа РВ является зависимость задержки времени от температуры. Отклонение температуры обмотки хотя бы на 10Со меняет время задержки на 4%.

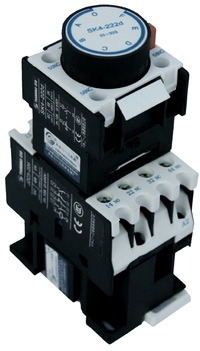

Нюансы пневматических РВ

Устройство пневматических реле (РВП) состоит из таких главных компонентов:

Электромагнит.
Контактная группа.
Замедляющее устройство.
Пневмокамера.
Регулировочное устройство (винт).
Микропереключатель.

РВП оснащены пневматическим демпфером либо резиновой диафрагмой, расположенной в пневмокамере. С помощью пневматического демпфера происходит замедление времени, регулирование которого осуществляется путём изменения сечения воздушного отверстия пневматической камеры специальным приспособлением (обычно винтом). Диапазон задержки времени: 0,4 – 180 с.

Через регулировочное сечение указывается время срабатывания. После того, как устройство получает сигнал, якорь начинает тянуть постепенно поршень. Этот процесс длиться медленно, пока демпфер наполнен воздухом.

Плюсы РВП

Независимость от величины питающего напряжения.
Независимость от частоты питания.
Невосприимчивость к температуре.
Лёгкая регулировка задерживания времени.

Реле, имеющее демпфер не редко эксплуатируют для автоматических регулировок разного оборудования, к примеру, для автоматического управления металлорежущими станками.

РВ с часовым или анкерным механизмом

Механические РВ, имеющие часовой либо анкерный механизм в качестве замедляющего устройства, они имеют похожую конструкцию с РВП, как и принцип действия. В этих реле времени также происходит воздействие электромагнита на контактную группу, которая в их случае связанная с анкерным (часовым) механизмом.

После поступления напряжения на электромагнит, его якорь приводит в действие пружину, которая заводит механизм реле. После отсчитанного конкретного времени замедляющим механизмом РВ, в движение приходит контактная система. Специфика действия подобна принципу работы заводной игрушки. Пределы выдержки времени: 0,1-20 с.

Достоинства этого типа РВ не уступают преимуществам пневматических устройств. Они также почти не зависимы от мощности напряжения, его частоты, а также от окружающей температуры. Несомненным положительным моментом является и то, что можно создавать реле на постоянном и переменном токе.

Такие РВ встречаются в кухонных таймерах, механических будильниках, программном управлении старых моделей стиральных машин и т.п.

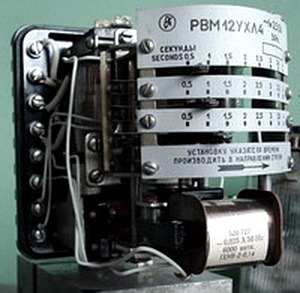

Специфика моторных РВ

Устройство моторных реле, замедляющих время, состоит из таких элементов:

Двигатель
Редуктор.
Электромагнит.
Контактная система.

Сердцем этих РВ является синхронный двигатель и при срабатывании прибора напряжение подаётся одновременно на него и электромагнит. После чего двигатель через муфту путём зубчатой передачи начинает крутить диски, которые имеют особые кулачки, воздействующие на контакты. Изменяя исходное положение диска, регулируется задерживание времени.

Преимуществом этих РВ является их способность задерживать время от 10 секунд до десятков часов.

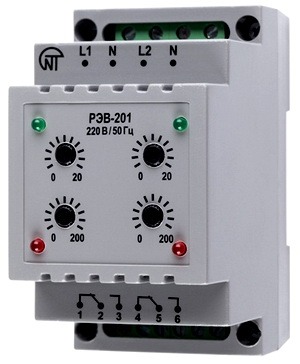

Электронные РВ

Rele vremeni elektronnoe

Электронные реле в своей работе используют разнообразные цифровые и аналоговые схемотехнические решения. Эта группа РВ базируется на заряде либо разряде конденсатора, физических процессах электронных схем или же отсчете конкретного числа импульсов.

В аналоговых реле, использующих для задержки переключения конденсатор, при замыкании контактов увеличивается напряжение на конденсаторе. За этим напряжением следит специальное устройство (пороговый элемент) и сравнивает его с ранее указанным. При совпадении напряжений, пороговый элемент подаёт сигнал на переключение реле. Задерживание времени регулируется сменой ёмкости конденсатора, максимальная выдержка равна 10 с.
В цифровых РВ напряжение подаётся на блок питания, при этом происходит запуск задающего генератора, который подаёт импульсы на счетчик. Счётчик считает импульсы, пока они не сравняются с заданным числом импульсов в системе управления. После чего он посылает на выходной усилитель, который контролирует реле, сигнал и прекращает считать импульсы. РВ вернётся в своё начальное положение после того, как с блока питания будет снято напряжение. Цифровые реле задерживают время намного дольше в отличие от аналоговых, диапазон задержки от доли секунды до десятков часов.

Достоинства электронных РВ

Небольшие габариты и масса.
Надёжность.
Высокая точность.

Аналоговые реле времени превосходят цифровые тем, что не нуждаются в точном программировании и их намного проще эксплуатировать. Главный плюс цифровых реле – это минимальная погрешность, а высокая стоимость – минус.

Электронные реле выдержки времени довольно популярные, благодаря тому, что способны задерживать время с довольно большим размахом. Их эксплуатируют в различных сферах и приборах: подача и отключение воды и электричества в промышленных помещениях, а также частных домах в определённое время, управление системой отопления, запуск рекламных щитов и пр.

Примеры маркировки РВ

Реле серии реле времени 100 (РВ ххх х4), использующееся в качестве вспомогательных компонентов в схемах защиты для обеспечения контролируемой задержки времени, расшифровывается следующим образом:

Р – реле.
В – времени.
Х— цифра, указывающая на род тока;
— работает на постоянном токе;
— на переменном токе.
Х— число, указывающее на предельное время срабатывания, может быть 1, 2, 3 и 4, которые обозначают 1,3с, 3,5с, 9с и 20с соответственно.
Х – условный номер конструктивного исполнения.
Х4 – буква или буквы, указывающие на климатическое исполнение и цифра, обозначающая категорию размещения.

Расшифровка РВП– 72- хххх – 00 – х4):

РВП – пневматическое реле времени.
72 – номер разработки.
Х — габариты реле.
Х – цифра, обозначающая род, вид, количество контактов:
— реле с выдержкой времени имеет по одному замыкающему и размыкающему контакту;
— имеют по одному замыкающему и размыкающему контакту, могут быть с задержкой времени и без неё;
— имеет по 2 контакт (размыкающие и замыкающие), срабатывает с выдержкой времени.
Х- род тока.
Х – цифра, указывающая на вид управляющей команды:
— контролируются подачей напряжения питания (одноэлементные РВ);
— снятием напряжения питания (одноэлементные РВ);
— подачей, а также снятием напряжения питания (двухэлементные РВ).
00 – уровень защиты согласно IP00.
Х4 – климатическое исполнение с категорией размещения.

РВП -72-3122 – это одноэлементные реле с пневматическим замедлением, начинающие отсчёт замедления времени после снятия напряжения питания, работают на переменном токе.

Преимущества любых РВ

Главным преимуществом реле является то, что потребители достигают с их помощью поставленные цели, касающиеся экономии. Так как, забыв отключить какой-либо электроприбор или свет, они не будут работать без надобности, пожирая недешевое электричество.

Экономичность. Так как осуществляют автоматическое включение и выключение разных приборов в конкретно требующееся время, существенно экономя электроэнергию.
Длительный срок автономной работы.
Практичность в управлении.

Существует большое разнообразие устройств, замедляющих переключение, все они имеют свои достоинства и изъяны. Но, тем не менее, любой прибор реле можно считать удобным и практически универсальным устройством, с помощью которого организовывают автономную работу различного оборудования.
