Провод для пола. Виды и работа. Какой выбрать и особенности

Перед монтажом напольной обогревающей конструкции в первую очередь следует побеспокоиться о кабеле, оптимально подходящем для ее обустройства. Провод для пола выбирается с учетом нормативных требований, предъявляемых к характеристикам изделий этого класса. Перед началом работ следует разобраться с типом кабельной продукции, ее характеристиками, а также с условиями эксплуатации элементов теплого пола.

Особенности кабеля для пола

Перед выбором необходимого материала прежде всего потребуется определиться с функциональным назначением обогревающей конструкции. При этом возможны следующие варианты:

Теплый пол предполагается использовать в качестве основного источника обогрева комнат в квартире.
Эта конструкция будет выполнять функцию дополнительной или вспомогательной обогревающей системы.
Ее планируется монтировать в слое стяжки или поверх схватившейся бетонной смеси.

Провод для пола выбирается исходя из того, какой из перечисленных вариантов предполагается реализовать на практике.

В случае, когда обогревающую систему планируется использовать в качестве основной – тепловая мощность, приходящаяся на один квадратный метр площади должна составлять порядка 150 Вт. Если же она применяется для дополнительного обогрева – этот показатель будет несколько меньше (он не превышает 110 Вт). Соответственно этим данным должны выбираться тип и конкретная модель обогревающего кабеля.

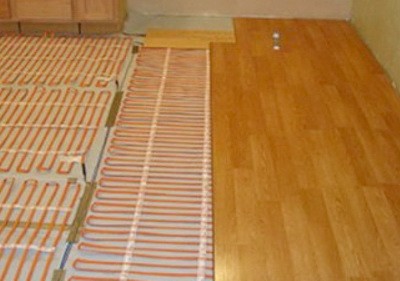

Provod dlia pola 2

При размещении его витков непосредственно в стяжке можно использовать любой провод для пола, подходящий для данных условий. Для открытой прокладки подойдут образцы кабельных изделий, толщина которых не превышает допустимых значений. В противном случае систему просто не удастся разместить под напольным покрытием. Такие теплые полы могут служить только для вспомогательного обогрева помещений.

Перед монтажом нагревательного кабеля также важно определиться с расстоянием между его петлями, укладываемыми параллельно по всей площади комнаты. Чем ближе они будут располагаться одна к другой – тем большее количество провода потребуется подготовить к работе. При этом следует помнить о том, что величина перекрытия теплым полом должна составлять не менее 70% от площади, не занятой мебелью.

Разновидности и принцип работы

Следует знать, что изделия отличаются количеством жил и своим типом. При рассмотрении первой характеристики важно учитывать, что кабели бывают одножильными и двухжильными. Выбор одного из этих вариантов определяет способ подключения теплого пола к терморегулятору и условия прокладки самого кабеля.

Если никаких преград для равномерной раскладки и для подведения концов к терморегулятору не существует – как правило, используется одножильный провод для пола. В ситуации, когда конфигурация комнаты не позволяет смонтировать его как полагается (то есть свести все концы в одну точку) – выбор делается в пользу двужильного аналога. Такие кабели подключаются к терморегулятору только одним концом; другой же коммутируется в любой произвольной точке трассы прокладки.

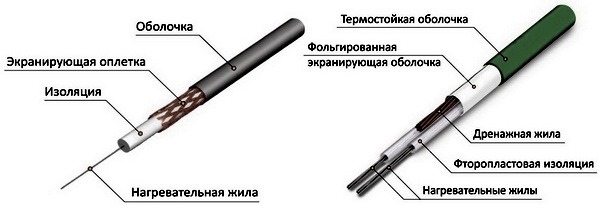

При рассмотрении второго показателя (типа провода) различают резистивный и экранированный саморегулирующий кабель. Первый обеспечивает равномерный и фиксированный обогрев пространства комнаты за счет одинакового электрического сопротивления жилы по всей его длине. В значительных по площади помещениях такая равномерность распределения температур не всегда нужна.
Provod dlia pola rezistivnye

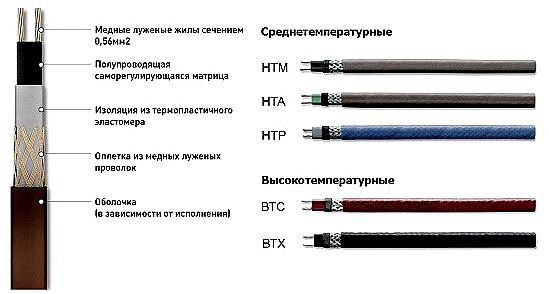

В этом случае целесообразнее использовать саморегулирующий двужильный кабель в экране, позволяющий автоматически менять степень нагрева жилы в зависимости от окружающей температуры.

Samoreguliruiushchii kabel

Принцип работы такого кабеля состоит в поддержании фиксированного уровня нагрева на каждом обслуживаемом участке помещения. Например, если часть проводов располагается под ковриком – сила нагрева в этом месте автоматически уменьшится. А в местах, где располагаются комнатные двери и оконные проемы, будет наблюдаться обратный эффект. Система с саморегулирующимися кабельными секциями автоматически повысит температуру и восстановит требуемый баланс на этих участках.

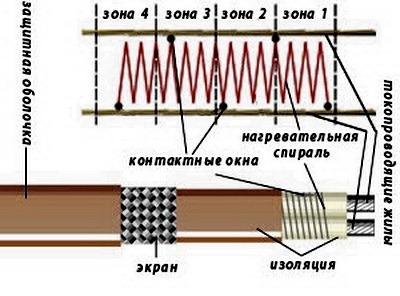

Зональный кабель по действию напоминает резистивный вариант, но отличается конструкцией. Элементом, выделяющим тепло, устанавливается при производстве спираль из особых сплавов, которая на некотором расстоянии соединяется с токопроводящими жилами. Такая особенность дает возможность разрезать провод на нужные куски.

Zonalnyi kabel

Учет типа напольного покрытия и состояния электропроводки

Провод для пола с заданными электрическими характеристиками подбирается с учетом типа настилаемого поверх него покрытия и состояния электропроводки в квартире. От правильности выбора по этим критериям зависит мощность тепловой отдачи системы и безопасность ее эксплуатации.

Самые распространенные виды напольных покрытий – керамическая плитка, паркет и ковролин. Для первого из них характерны минимальные тепловые потери и возможность обойтись проводами с небольшой расчетной мощностью. А при укладке кабеля под паркет или ковролин, отличающихся низкой теплопроводностью, рекомендуется использовать провод для пола с большей тепловой отдачей.

При выборе кабеля для пола также учитывается состояние электропроводки в квартире. В случае, когда она слишком старая или смонтирована из ненадежных алюминиевых проводов – придется полностью обновить питающую сеть. Это делается для того, чтобы обеспечить безопасность эксплуатации теплого пола, при подключении которого нагрузка на проводку резко возрастает. Приступать к работам по обустройству обогревающей системы можно лишь после полной замены алюминия на медь.

Технические характеристики кабельной продукции

Независимо от выбранного типа изделия, нагревательный провод для пола характеризуется следующими показателями:

Материал жилы.
Ее сечение.
Класс защитного изоляционного покрытия.
Рабочий диапазон температур.
Срок службы электротехнического изделия.

В соответствие с первым признаком все известные образцы кабельной продукции делятся на алюминиевые, медные и комбинированные. Алюминиевый провод для пола в последнее время не применяется совсем. Его основные недостатки – плохая электрическая проводимость и ломкость жил. Гораздо выгоднее использовать для этих целей медную проводку, которая, к сожалению, также не лишена недостатков (она стоит недешево и имеет значительный вес).

Оптимальный вариант – комбинированные или алюминиево-медные многожильные провода, сочетающие в себе достоинства и того и другого материала. Они достаточно легкие и гибкие; при этом их стоимость ниже, чем у медных аналогов. Сечение токопроводящих жил кабеля выбирается в зависимости от величины тока нагрева, протекающего по ним в рабочем режиме. Чтобы исключить превышение этим показателем допустимого предела – оно берется с небольшим запасом.

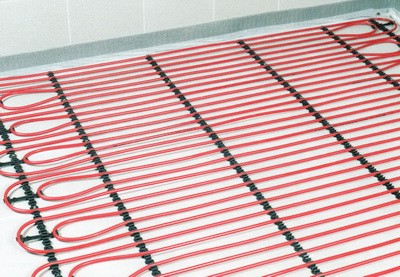

Provod dlia pola 3

Провод для пола выпускается в изоляции особого типа, хорошо пропускающей в окружающее пространство тепловой поток от нагретых жил. Кроме того, она необходима для защиты от опасных механических воздействий, а также от электрического замыкания между отдельными жилами. Добавим к этому, что изоляционное покрытие обеспечивает защиту нагревающего проводника от случайного попадания на него влаги и испарений.

Диапазон рабочих температур кабельных изделий для теплого пола определяется технической характеристикой, называемой нагревостойкостью. Чем выше указанный показатель – тем сильнее могут нагреваться жилы кабеля без потери своих функциональных свойств. Срок службы проводов для пола составляет в среднем от 20 до 25 лет.

Знакомство с основными характеристиками обогревающих кабелей позволяет сформулировать общие требования к образцам этой продукции. Для теплого пола оптимально подходят медные или алюмомедные провода с сечением жилы не менее 1,5-2,5 мм², допускающие возможность эксплуатации системы при максимальной температуре обогрева.

Как правильно подобрать мощность

Прежде, чем покупать провод для пола, стоит рассчитать его мощность. Сделать это достаточно просто. Рассчитывается площадь помещения за вычетом мебели и сантехники в ней расположенной. Полученный результат умножается на мощность, которая необходима для обогрева квадратного метра такого типа комнат и помещений. Данные о мощности на квадрат даются в большинстве случаев самим производителем.
tablitsa moshchnosi

Провод для пола размещенный на основании

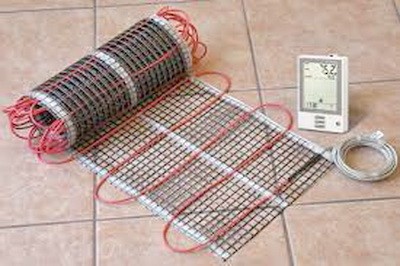

Из достоинств этой технологии изготовления теплых полов особо отмечается небольшая толщина готовой к эксплуатации системы обогрева. В результате ее применения получается так называемый «нагревательный мат«, представляющий собой сетку из множества проводов с сечением порядка 2,8 мм.

При сравнении данного исполнения с обычными кабельными полами очевидно, что монтировать такую систему намного проще. Объясняется это тем, что в данном случае провод уже разложен и надежно зафиксирован на основании. Для его монтажа достаточно будет раскатать готовую сетку по обогреваемой поверхности и надежно закрепить ее по месту эксплуатации.

Provod dlia pola 4

Такие полы легко настилаются и под керамическую плитку. Толщины используемых для фиксации клеевых составов достаточно для того, чтобы вся нагревающая конструкция полностью оказалась скрытой в них. Если полы такого типа монтируются под другие виды напольных покрытий – стяжку делать приходится все равно. Однако ее толщина в этом случае будет совсем небольшой (она редко превышает 20-30 мм).

В заключение отметим преимущества саморегулирующегося двужильного кабеля в сравнении с резистивным аналогом. Основное достоинство заключается в следующем: при его монтаже отпадает необходимость в подключении проводов к терморегулятору. В результате обустройства такой системы удается добиться сбалансированного прогрева поверхностей, а срок службы кабеля достигает 20 лет.

Все описанные достоинства справедливы лишь для фирменных изделий, выпускаемых известными мировыми производителями. Эти выводы не касаются подделок, приобретение которых связано с определенными рисками.
