Провод ПНСВ. Устройство и применение. Маркировка и параметры

Чтобы прогреть бетон в холодное время года при проведении строительных работ используют специальную марку провод ПНСВ. Если его сравнивать с другими видами проводников, то он служит не для транспортировки электроэнергии, а для нагрева тех участков бетона, куда он уложен. Больше всего его применяют при строительстве в морозную погоду, однако существует и другое применение этому проводу, например, в теплых полах.

Как устроен провод ПНСВ

Его устройство похоже на провод ПВ1, являющегося его аналогом. Но эту марку следует рассмотреть отдельно.

Provod PNSV ustroistvo

Токоведущая жила изготавливается из стали, одной цельной проволокой. Это значительно снижает ее гибкость, что особенно заметно на толстых проводах. Провод ПНСВ относится к 1-му классу гибкости по принятой классификации. Однако на самом деле его гибкость значительно выше. Наименьший радиус изгиба завод изготовитель устанавливает 5 внешних диаметров, что по параметрам соответствует проводникам более высоких классов.
Греющий провод снаружи покрыт изоляционным слоем поливинилхлорида, толщина которого зависит от сечения жилы. Чем толще токоведущая жила, тем больше слой изоляции. Минимальная толщина изоляции ПВХ составляет 0,8 мм.
Цветовая гамма изоляции довольно широкая, так как к цвету особые требования по нормативным документам не предъявляются. Чаще всего оболочку изготавливают коричневого или черного цвета, хотя можно заказать любой цвет изоляции.

Маркировка

Provod PNSV vidy

Обозначение этого провода имеет отличия от других марок, поэтому расшифровка многим людям непонятна:

«П» означает, что это провод, а не кабель.
«Н» определяет основное назначение этого изделия, и указывает, что этот проводник относится к нагревательным видам, и применять его для транспортировки электроэнергии не следует.
«С» обозначает материал токоведущей жилы. Для этой марки таким материалом является сталь, которая обладает далеко не лучшим параметром теплопроводности, что и дает возможность использовать ее в качестве нагревательного элемента. Для производства токоведущих жил может использоваться две категории стальной проволоки: оцинкованной и не имеющей покрытия. Оцинкованная жила защищена от появления ржавчины, но стоимость таких изделий больше остальных.
Буква «В» означает, что материалом изоляции проводника является поливинилхлоридная изоляция (ПВХ-оболочка).
После буквенной маркировки идут цифровые обозначения, которые указывают сечение стальной жилы в квадратных миллиметрах. Диапазон сечений находится в пределах от 1 до 6 мм².

Параметры

Характеристики греющего провода значительно отличаются от параметров обычных проводников, так как к нему предъявляются совсем другие требования. В этом виде проводов наиболее важными являются не свойства изоляции и токопроводящей жилы, а величина теплоотдачи и температурные свойства.

Если рассматривать температурные параметры, то для провода ПНСВ обычно указывают допускаемую наибольшую температуру, величина которой +80 градусов. При более высокой температуре изоляция начинает разрушаться.
Эксплуатационная температура для этой марки проводника находится в интервале -60 +50 градусов.
Другой важной характеристикой является монтажная температура. Работа провода разрешается при морозах до -60 градусов, но его укладка не должна производиться ниже -15 градусов.
Не менее важным параметром является удельная мощность выделения тепла. У проводников, предназначенных для передачи электричества, эта характеристика очень низкая. Для греющего провода производителя указывают мощность выделения тепла около 20 ватт на метр. Иногда изготовители заявляют этот параметр величиной до 40 ватт на метр, но здесь играет большую роль расчетная температура, а также наличие армирования поверхности, что значительно повышает этот параметр.

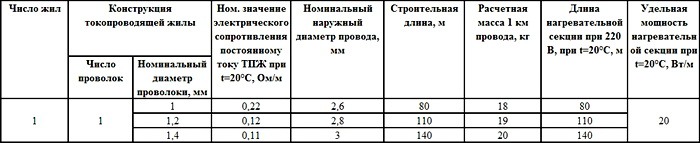

Следующим параметром греющего провода является его удельное сопротивление, которое прямо зависит от сечения токоведущей жилы. Например, ПНСВ сечением 1,2 кв. мм обладает удельным сопротивлением 0,12 Ом на метр, а провод 2 кв. мм – 0,044 Ом на метр.

Tablitsa

Если учесть, что этот вид проводника укладывается в бетонном растворе, то важным его свойством является устойчивость к проникновению воды, а также соляной и кислотной среде, что особенно важно для растворов, которые заливают при отрицательных температурах. В такой бетон обычно добавляют разные присадки для достижения необходимой вязкости.

Подключение

Для самостоятельного выполнения монтажа греющего провода необходимо соблюдать определенные правила, так как для получения хорошего результата монтаж следует делать не на «глазок», а путем точных расчетов. При этом следует учесть объем бетона, площадь работ, температурный режим, скорость ветра в районе производства бетонных работ, необходимое время прогревания бетона, а также электрическую схему подключения.

Особенности подключения

В самом начале производится расчет необходимого количества провода, зависящего от рассмотренных выше параметров.
Провод ПНСВ следует подключать отдельными секциями. Подключение одним куском нецелесообразно, так как это не дает ожидаемого эффекта.
Вид подключения может быть трехфазным или двухфазным, а также по схемам треугольника или звезды.
Важной особенностью этой работы является подбор длины провода и соблюдение нагрузки по току. На отдельной секции сила тока не должна превышать 15 ампер.
Другой особенностью подключения является соответствие подаваемого напряжения температуре провода. Чаще всего подключают питание в пределах 70-100 вольт, применяя для этого понижающий трансформатор. Наиболее популярной моделью трансформатора при проведении бетонных работ с использованием греющего провода стала марка КТПТО – 80.

Правила укладки

Провод ПНСВ должен равномерно укладываться по всей площади обогрева.
Между проводниками необходимо соблюдать промежуток не меньше 5 см, изгибы провода не должны касаться друг с другом.
Также не рекомендуется допускать соприкосновение провода с арматурой, однако такое условие на практике не выполняется.
Для более качественного прогрева провод следует укрыть слоем фольги.
Подключение к трансформатору производится не греющим проводом, а через обычный провод. Обычно для таких целей применяют провод ПВ1, являющийся аналогом греющего проводника.

Провод ПВ1 и греющий ПНСВ должны быть соединены внутри бетона. При этом каких-либо специальных требований к качеству подключения не предъявляется. Соединение проводов должно производиться, как любое соединение электрических проводников, соответствующее правилам устройства и эксплуатации, и способное создать хорошую защиту от влаги.

Греющая проволока для прогревания бетона за приемлемую стоимость дает возможность решать проблемы с работами по заливке бетона в холодный период времени. При этом нет особых требований по эксплуатации и подключению.

Основным затруднением является расчет требуемой длины и подбор нужной схемы подключения. Но небольшие недочеты на этом этапе можно компенсировать, изменив рабочее напряжение, подаваемое в цепь.
