Кабель frls. Виды и устройство. Применение и как выбрать

Кабель frls – это специальный огнестойкий кабель, который предназначен для распределения и передачи электроэнергии. Для многих эта аббревиатура является непонятной, но здесь все просто. Буквенное обозначение «fr» означает Fire Resistance и переводится как огнестойкость. Обозначение «ls» означает Low Smoke и переводится как отсутствие дыма. Кабель под наименованием FRLS в нашей стране стал весьма активно применяться лет десять назад. До этого его использовали лишь в проектах с участием иностранных заказчиков. Сегодня же данные кабеля применяются во многих сферах.

Виды

Кабель FRLS не поддерживает горения и выделяется низким дымо- и газовыделением. По типу исполнения FRLS могут быть:

нг(A F/R)-FRLS. Выделяются классом пожаробезопасности П1а.7.2.2.2.
нг(A)-FRLS. Выделяются классом пожаробезопасности П1б.7.2.2.2.
нг(B)-FRLS. Выделяются классом пожаробезопасности П2.7.2.2.2.
нг(C)-FRLS. Выделяются классом пожаробезопасности П3.7.2.2.2.
нг(D)-FRLS. Выделяются классом пожаробезопасности П4.7.2.2.2.

Преимущественно указанные типы кабелей используются для прокладки в системах противопожарной защиты, включая системы, где необходимо сохранение работоспособности при возникновении пожара.

Также есть разновидности нг(А F/R)-FRLSLTx, нг(A)-FRLSLTx, нг(B)-FRLSLTx, нг(C)-FRLSLTx, нг(D)-FRLSLTx, которые предназначены для детских дошкольных учреждений, больниц, детских учреждений, домов престарелых и так далее.

К проводам frls к тому же относятся изделия под марками: Кпкэвнг, кпс, кпсввнг, кпквнг, кпснг, кпснга, кпсвэвнг, кпсэ, ксбнг, ксрэвнг, кшснг, кпсэнга, кввг, квнг, квнга, вббшвнг, ввгнга, кшснг, кввгнг.

Также кабели FRLS могут быть:

Двухжильные.
Трехжильные.
Четырехжильные.
Пятижильные.

Термостойкость подобных изделий находится в пределах от -50 до +70 градусов.

Устройство

Kabel frls primer ustroistvo

Кабель frls выполнен из следующих элементов:

Наружная оболочка. Выполняется из поливинилхлоридного пластиката достаточной огнестойкости.
Экран. Данный элемент выполнен в качестве обмотки. Для ее изготовления задействуется лента из меди либо фольга толщиной минимум 0,1 мм. Возможно наложение экрана из медной проволоки, которые скрепляются медной лентой.
Внутренняя изоляция. Она выполняется из специального ПВХ пластиката, которая имеет достаточную огнестойкость.
Скручивание (для определенных типов кабеля). В кабелях используется скручивание многожильных жил. Поэтому все жилы должны быть выполнены с одинаковыми сечениями. В производстве могут изготавливаться кабеля из четырех жил, где одна из них имеет меньшее сечение. Это нулевая жила либо провод заземления. Возможно использование наложения нескольких лент крепления из пластика. Они накладываются поверх жил в секторном исполнении, которые скручены вместе. Ширина ленты должна составлять минимум 10 мм.
Специальная изоляция. Выполняется из термостойкого ПВХ пластика, который имеет достаточную огнестойкость. Жилы изоляции проводов из нескольких жил могут иметь разную расцветку, чтобы их можно было легко отличать. В большинстве случаев нулевые жилы производятся в голубом цвете. Жилы заземления раскрашиваются в двух цветах (зелено-желтый раскрас).
Специальная термическая обмотка. Это барьерная среда выполнена из 2 лент со слюдой.
Жила, проводящая ток. Это может быть структура из одной или нескольких жил из меди. Форма бывает круглой либо секторной, по первому либо второму классу исполнения. Жила производится в соответствии с техническим гостом.

Принцип действия

Кабель frls представляет провод, в основе которого имеется витая медная жила. Благодаря этому провод имеет повышенную способность к изгибанию и проводимости мощных токов. Сечение кабеля может быть различным, оно выбирается с учетом сферы применения и сетевого напряжения.

Внешняя оболочка выполнена из специально изготовленных термостойких ПВХ материалов. Поливинилхлорид выделяется способностью удерживать высокую температуру, не подвергаясь горению. Огнестойкость кабеля во время пожара может достигать 180 минут. К тому же такой провод выделяет минимальное количество токсичных веществ. К тому же изоляция непосредственно оказывает влияние на гибкость кабеля.

С использованием FRLS проводов можно отказаться от использования дополнительной изоляции во время их укладки внутри стен. К тому же их можно прокладывать прямо в открытую, не боясь их укладки рядом с легковозгораемыми материалами. В особенности FRLS провода важны для жилых помещений и опасных производств. В результате использования кабеля с индексом FRLS удается обеспечить максимальные условия для безопасности товара, оборудования и людей при возникновении пожара.

Применение

Кабель frls может заменить практически любые провода для сигнализации либо коммуникаций. Поэтому их можно использовать:

В выставочных залах и торговых центрах.
На заводах и промышленных производствах, где имеется повышенная пожарная опасность. Это заводы по литью стали, химические, атомные, металлургические и многие другие предприятия.
На железнодорожных вокзалах, автобусных вокзалах, а также иные общественные места, где имеется потребность в постоянном энергообеспечении.
Медицинские учреждения, пункты здравоохранения, диспансеры и тому подобное.
Таунхаусы и частные дома.
Системах пожарной сигнализации.
Системах охранной сигнализации.
Структурах управления эвакуацией, оповещения, передачи данных. Это могут быть шахты, высотные здания, туннели, многолюдные места, которые могут представлять опасность с точки зрения возникновения пожара. Кабель frls позволяет обеспечить сохранность систем и оборудования, которые важны для спасения людей, а также материальных ценностей.
Провода используются для укладки в кабельных сооружениях, включая взрывоопасные зоны.

Как выбрать

При покупке важно выбирать кабель frls в соответствии с его назначением и требуемым сечением жил, чтобы обеспечить пропускную токопроводящую способность.
Перед приобретением кабеля важно убедиться в наличии сертификата соответствия качества. В указанном документе должны быть указаны следующие данные — пропускная способность, свойства, а также соответствующий класс безопасности.
Указанные кабели должны иметь высокое качество изоляции, от которой напрямую зависит стойкость к огню. Поэтому следует обращаться только в проверенные магазины, которые соблюдают условия и сроки хранения. Желательно, чтобы организации, где приобретаются кабели, имели прямые дилерские отношения с крупными заводами производителями.
Отечественные модели по своим свойствам практически не уступают импортным аналогам. Однако при этом их стоимость несколько ниже. Поэтому стоит присмотреться к отечественному продукту, чтобы сэкономить.

Преимущества

Они не горят, как в пучке, так и одинарно. Такой провод способен долгое время сопротивляться огню. Обычно он сохраняет свою функциональность при пожаре до 180 минут.
Важным достоинством является то, что кабель во время горения выделяет минимум химических веществ, которые могут быть опасными для человека. Это хлор, фтор и многие иные опасные вещества.
Гибкая огнестойкая кабельная изоляция способна обеспечить высочайший максимальный уровень защиты при появлении пожара. Его показатели соответствуют требованиям многих стандартов. Поэтому кабель frls можно использовать во многих отраслях промышленности, включая атомные и металлургические области, опасных с точки зрения возникновения пожара.
К тому же подобные кабеля способны выдерживать многочисленные механические воздействия. Их без опаски можно подвергать скручиванию и перегибанию, в том числе применять в помещениях с определенной степенью влажности.

Недостатки

Кабели FRLS во время пожара способны выделять галогены, которые могут приводить к коррозии. Это несколько сужает возможность использования указанного кабеля. Так газообразный хлористый водород при пожаре, перемещаясь по помещению, может соединяться с парами воды. В результате происходит конденсация и на оборудовании оседает соляная кислота. Естественно, что ее количество незначительно, однако и этого достаточно, чтобы ограничить применение данного кабеля.
Следует отметить, что в Европейском Союзе кабель под маркировкой FRLS имеет низкую востребованность. Здесь чаще применяется более безопасный и кабель FRHF.
Стоимость огнестойкого кабеля несколько выше аналогичных проводов, не имеющих огнестойкую защиту.

Требования к упаковке и хранению

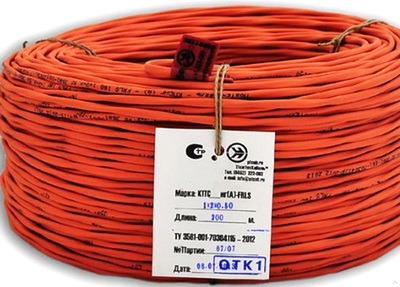

Kabel frls bukhta

Кабельные изделия поставляются в бухтах либо барабанах. Ярлык, который наклеивается на бухту, должен иметь следующую информацию: обозначение кабеля, товарный знак, масса, длина кабеля, дата изготовления, соответствующий номер.
На оболочке провода через определенный промежуток длины должен быть индекс изготовителя, в том числе присутствовать год производства. Для проводов с диаметром менее 20 мм возможно использование цветной нити для маркировки.
Кабели можно хранить в закрытых помещениях и под навесом. Время хранения в закрытом помещении составляет десять лет, под навесом можно хранить не более пяти лет.
