Холодный неон. Виды и устройство. Работа и Применение

В последнее время технологии освещения и подсветки стремительно развиваются. Из нашей жизни уже исчезают обычные лампы накаливания, а вместо них появляются энергосберегающие лампы, а также светодиодные приборы освещения. Сравнительно недавно в торговой сети появился новый вид подсветки, который постепенно завоевывает популярность среди оформителей, дизайнеров, а также автолюбителей, занимающихся тюнингом автомобилей, по всему миру. Этот вид подсветки получил название холодный неон.

Он изготавливается в виде светящегося гибкого провода. Холодный неон имеет физические свойства, аналогичные обычному электрическому кабелю. Потребление электричества таким кабелем незначительное. Для работы холодной подсветки применяется низковольтное напряжение 12 вольт, либо набор батареек. Три метра холодного неона могут работать от двух пальчиковых батареек несколько часов.

Провод холодного свечения обладает водонепроницаемостью и безопасен в работе. Гибкий неон светится по всей длине провода и вокруг него на 360 градусов. В этом и состоит его основное достоинство, по сравнению со светодиодными лентами, которые светят прерывистыми точками углом 120 градусов.

Виды холодного неона

Технология свечения электролюминофора очень распространена, но в продажу холодный неон поступает только в трех видах:

Светящийся провод.

Kholodnyi neon provod

Световая лента.

Kholodnyi neon lenta

Светящаяся панель.

Kholodnyi neon panel

Но чаще всего холодным неоном называют именно светящийся провод.

Существует три поколения холодного неона:

Первое поколение светящегося провода не нашло широкого использования, так как его свет очень слабый, а конструкция ненадежная. Это была первая тестовая разработка холодного неона. Большинство гибкого неона в продаже соответствует второму поколению, который имеет наружный диаметр от 0,9 до 5 мм. Этот параметр определяет толщину верхнего слоя поливинилхлоридной оболочки, а следовательно, и прочность всего изделия. Яркость свечения не повышается от увеличения наружного диаметра, а наоборот, становится слабее, так как более толстая оболочка пропускает меньше света.
Второе поколение холодного неона является наиболее распространенным, так как это оптимальное соотношение гибкости, яркости и прочности. Он подходит для обеспечения подсветки любых элементов вывесок, а также для выполнения различных задач подсветки.

Существует светящийся провод со шлейфом (ребром), расположенным по длине провода. Это дает возможность фиксировать провод на стыках различных элементов, например, панели приборов автомобиля. Причем применять клей при этом нет необходимости. Цветовая гамма холодного неона состоит из десяти цветовых оттенков. Из них наиболее тусклым считается красный цвет, а самым ярким цветом – белый.

Третье поколение гибкого светящегося неона отличается от второго только толщиной токопроводящей жилы, которая толще в два раза, а значит и прочнее. При его сгибании он сохраняет свою форму подобно толстой проволоки. Для третьего поколения светящегося провода характерен один диаметр, равный 2,6 мм. Из-за толстой сердцевины третье поколение неона светит значительно ярче второго.

Особенности устройства и принцип действия

Конструкция светящегося провода не вызывает сложностей для понимания.

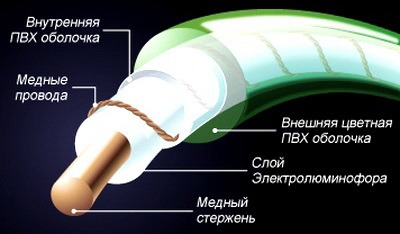

Konstruktsiia svetiashchegosia provoda

По сути дела, это обычный изолированный провод. В центре его проходит медная жила, покрытая слоем люминофора, по нему протекает электрический ток. По поверхности люминофора намотана тонкая спираль медных проводов. В результате образуется два слоя.

При протекании тока по тонкой спирали в центральной жиле возникает магнитное поле. Под воздействием этого поля люминофор светится. Такое получение света называют эффектом электролюминесценции.

Для защиты светящегося провода от внешних воздействий и окрашивания его в разные цвета, поверхность провода покрывается цветной поливинилхлоридной оболочкой, которая придает холодному неону любой цвет. Наибольшую яркость свечения выдает холодный неон белого цвета.

Особенности и достоинства

Холодный неон имеет несколько положительных качеств и обладает своими особенностями:

Низкий расход электрической энергии, составляющий 10-15 Вт на метр. Потребление электричества зависит от толщины жилы. Можно применять два гальванических элемента марки АА.
Провода имеют повышенную устойчивость к действию воды и влаги, так как имеется защитное поливинилхлоридное покрытие. Поэтому световой провод применяется как для внутренней подсветки декораций, так и для наружного освещения.
Возможность покупки холодного неона любой длины провода. Его можно разрезать на любые части, а при необходимости соединять. Поэтому светящийся неон стал популярным при выполнении различных световых решений и проектов.
При работе холодного неона провод практически не нагревается, и является безопасным для применения. Это наиболее гибкий источник освещения, по сравнению с остальными видами источников света. Он излучает свет на все 360 градусов.
Разнообразная цветовая гамма оттенков. Существует 10 цветов.
Существуют виды светового неона с жесткой внутренней жилой, которые используются в специальных устройствах.

Где используется холодный неон

Тюнинг автомобилей. Многие мастера тюнинга применяют гибкий неон для украшения салона и кузова автомобиля.
Светящаяся одежда. В этом случае гибкий неон является единственным видом устройств, которые можно использовать для создания свечения костюмов и другой одежды. Танцевальные номера с использованием такой подсветки костюмов смотрятся очень эффектно.
Подсветка велосипедов является другим способом применения люминесцентного провода. Если его сравнивать со светодиодными лентами, то его проще устанавливать, не требуется мощный источник питания.

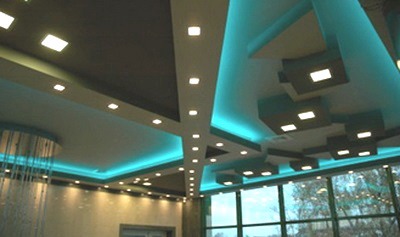

Декорация интерьера. Обычно электролюминесцентный провод применяют для украшения ресторанов и ночных заведений. Им можно осветить стойку бара, использовать для создания стиля хай тек в помещении. Яркость неона и его возможность светить разными цветами, позволяет создавать различную атмосферу в зависимости от назначения помещения.Чаще всего при оформлении интерьера используется скрытая неоновая подсветка. При этом источник света остается невидимым для человека, находящегося в этом помещении.Неоновое освещение воспринимается естественной частью интерьера, создает приятные ощущения. Такой эффект достигается путем закладки гибкого неона в карнизы, скрывающие его. Специальное устройство ниши рассеивает свет по комнате, а эффективность рассеивания настраивается изменением размера неоновой панели или провода. Чем больше размер, тем больше эффективность рассеивания.

Обычно для подсветки потолка используют неоновые лампы. Это универсальный метод, так как холодным неоном можно осветить любой потолок, начиная от подвесного, и заканчивая гипсокартонным. Кроме потолка также могут подсвечиваться и других конструкции: колонны, арки или стены. Яркости холодного неона вполне достаточно, чтобы для подсветки этих конструкций не применять основное освещение.
Неоновые лампы можно устанавливать в любых местах. Это позволяет поместить лампы так, чтобы освещение было равномерным. Иногда неоновые лампы изготавливают на заказ, определенного размера, так как их изготовление не вызывает особых сложностей.

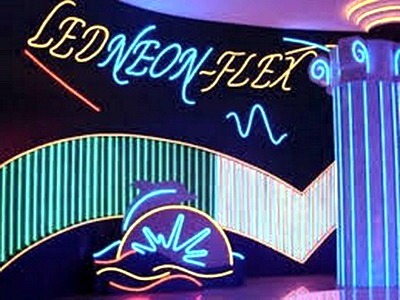

Оформление вывесок и витрин является одним из популярных направлений использования холодного неона. Яркие красочные цвета светящегося неона бросаются в глаза. Реклама, оформленная неоном, привлекает внимание посетителей. Неоновые вывески можно объединять между собой на длине до 50 метров.
Обозначающая подсветка. Неоновый провод используют для обозначения путей прохода и подсветки ступенек в темных комнатах, ресторанах, ночных клубах, а также для подсветки знаков во время дорожных работ.

Как правильно подключить холодный неон

Не все знают, как подключить гибкий неоновый провод. Для нормального функционирования любых электролюминесцентных устройств необходим переменный ток высокой частоты. Бытовая электрическая сеть может обеспечить только 50 герц, а холодный неон может функционировать при частоте тока не меньше 2 килогерц. Поэтому необходимо применять частотный преобразователь, который называют инвертором (преобразователь напряжения).

Перед подключением требуется произвести определенную подготовку. На одном конце провода оборудуют контакты для соединения с питанием, а другой конец закрывается изолирующим колпачком или герметиком. Далее, выбирают подходящий преобразователь частоты. Полярность проводов при подключении ни на что не влияет, так как применяется переменный ток. Для подключения преобразователя частоты к гибкому неону обычно применяют специальный коннектор.

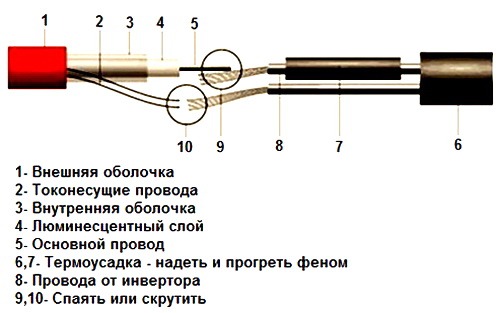

Kholodnyi neon podkliuchenie

Порядок подключения:

Снять прозрачную наружную оболочку на длине 10 мм от края. В итоге будут видны медные тонкие проволочки, находящиеся под оболочкой. Они являются первым электрическим контактом.
Снять слой электролюминофора с средней токопроводящей жилы и зачистить ее до появления медного блеска. Это будет второй контакт.
Очистить от изоляции концы коннектора.
Один конец коннектора припаятьк средней жиле гибкого неона. Проверить прочность и надежность этого соединения.
Второй конец коннектора припаять к тонким проволочкам провода.

Места соединения проводов заизолировать термоусадочными трубками и прогреть для лучшего облегания термоусадки.
