Световые панели. Виды и работа. Устройство и применение

Световые панели – это рекламные щиты с торцевой подсветкой из светодиодов, которые в отличие от световых коробов имеют более тонкой корпус и равномерное свечение по всему периметру. Рекламная информация распечатывается на глянцевой бумаге и помещается в панель. Такое оборудование может применяться снаружи и внутри помещений.

Виды световых панелей

Существует несколько типов рекламных панелей, которые можно встретить чаще всего:

Акрилайт.
Фреймлайт.
Кристалайт.

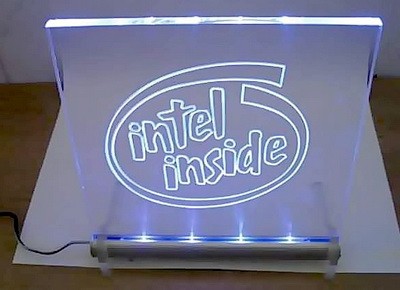

Акрилайт кардинально отличается от классической конструкции световых панелей. В нем на акриловое стекло путем гравировки наносится изображение. Торцевой свет проходит сквозь контуры стекла и встречает вышлифованные участки, как следствие лучи преломляются в сторону. Внешне такое изображение напоминает голограмму. Однако стоит отметить, что использование такого типа световых панелей является более дорогим решением. Если в обычных конструкциях достаточно потратиться на распечатку изображение на листе бумаги и вставить его в многоразовую панель, то в случае с акрилайтом нужно менять целое стекло, для других целей оно уже не пригодно.

Svetovaia panel Akrilait

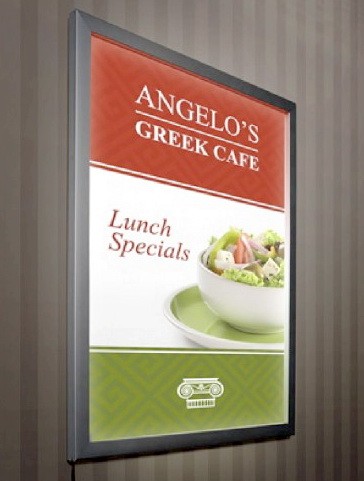

Фреймлайт это классические световые панели, которые и предусматривают наличие рамки, торцевой подсветки и рассеивающего стекла выполняющего роль матрицы. Именно эти конструкции чаще всего применяются рекламными агентствами, которые предоставляют услуги уличной рекламы. Представляя интересы клиента, они распечатывают необходимое изображение на листе, и помещают его в световую панель. Как только рекламный контракт заканчивается, лист извлекается и на его место устанавливается постер уже нового рекламодателя.

Svetovaia panel Freimlait

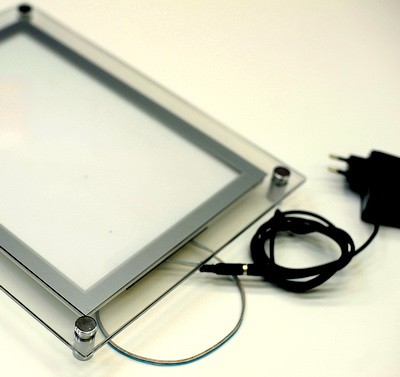

Кристалайт это панели, которые также предусматривают установку в свою конструкцию распечатанного на бумаге изображения. При этом такая панель лишена рамки. Ее толщина всего 1-2 см. Такие устройства могут иметь одностороннюю или двустороннюю конструкцию. Их особенность заключается в более сложной установке изображения. Для этого нужно применять специализированный инструмент, чтобы разбирать панель, вставить афишу, после чего собирать ее в обратном порядке. Таким образом, кристалайт совершенно не подходит для рекламных агентств. Такой тип панелей больше пригоден для создания вывесок, а также размещение на витринах магазинов для рекламы собственного ассортимента или распечатки меню в заведениях общественного питания.

Svetovaia panel Kristalait

Чем световые панели отличаются от световых коробов

Панели являются более современными совершенными рекламоносителями, которые имеют определенные преимущества над уже устаревшими рекламными коробами.

К достоинствам панелей можно отнести:

Небольшая толщина от 10 до 60 мм, что намного меньше, чем у обычных коробов, сечение которых составляет от 140 мм и выше.
Применение торцевой подсветки равномерно распределяющей свечение по всему периметру рекламной площади.
Даже в случае выхода из строя одного из светодиодов неосвещенное пятно не образуется.
Срок службы одного комплекта осветительного оборудования до 50.000 часов.
Простая технология замены изображения.
Экономичное потребление электроэнергии.

Световые панели имеют свои преимущества и над плазменными и другими типами экранов, поскольку стоит в разы дешевле. Поскольку для рекламы целесообразно применять только дешевые дисплеи с крупными пикселями, поэтому намного приятнее выглядит качественно распечатанная информация на панели, которая равномерно просвечивается.

Svetovye paneli 1

Особенности конструкции световых панелей

Световые панели могут иметь различную конструкцию. Ее особенность зависит от параметров применяемых материалов, поскольку отдельные из них могут выполнять сразу две функции, что дает возможности упростить устройство.

Одна из самых несложных конструкций световых панелей состоит из следующих элементов:

Алюминиевая рамка.
Светодиодная лента или линейка.
Белый фон или отражатель.
Стеклянная матрица.
Магнитная лента.
Защитное стекло.

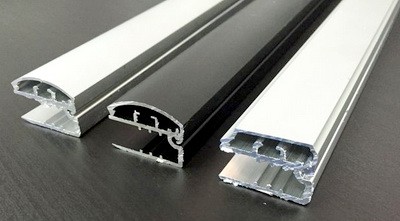

Для сбора рамки панели применяется специализированный алюминиевый профиль-уголок. Он имеет сложную форму, в которой предусматривается канал для укладки проводов и приклеивания светодиодов. Обычно процесс сборки простой рамки применяемой на световых панелях подразумевает нарезку длинного алюминиевого профиля на 4 заготовки, торцы которых спиливаются под 45 градусов. Заготовки прикладываются друг к другу, образовывая прямоугольную или квадратную рамку. Для соединения частей используются небольшие тонкие монтажные уголки на 90 градусов. Они входят в специальный канал на заготовках, после чего прижимаются с помощью винтов. Световые панели могут предусматривать крепление рамки на каждом стыке одним уголком в центре или двумя с каждой стороны. Монтажный уголок одного типа не подходит для профиля другого типа.

Svetovye paneli ramki

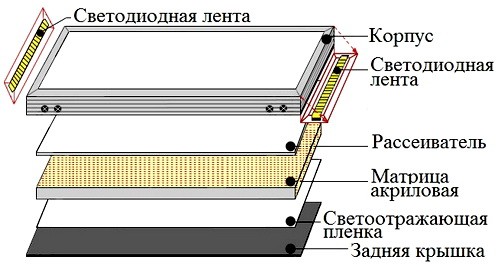

В рамку с помощью двухстороннего скотча закрепляется задняя стенка панели. Она изготовляется из белого ПВХ листа. Поверх нее монтируется акриловое стекло выполняющее функцию матрицы. Далее закрепляется светодиодная линейка или лента. Она клеится к рамке таким образом, чтобы ее свет светил на торцы акрилового стекла. Благодаря этому обеспечивается равномерное подсвечивание всей площади, как в центре, так и в непосредственной близости к светодиодам.

Поверх периметра акрилового стекла приклеивается магнитная лента. Конструкция закрывается защитным стеклом, которое может быть изготовлено из поликарбоната или другого материала. По внутреннему контуру верхнего стекла также клеится магнитная лента. Таким образом, два слоя панели состыковываются между собой удерживаясь за счет магнитного притяжения.

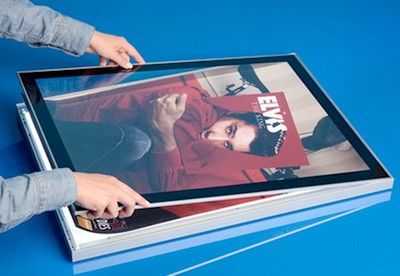

Для установки рекламного изображения верхнее защитное стекло снимается. Это делается без специального инструмента, поскольку оно держится на обыкновенных магнитных лентах. Далее укладывается распечатанный постер на глянцевой бумаге с высоким процентом прозрачности, и стекло закрывается. При включении в сеть светодиодная подсветка с помощью матрицы акрилового стекла распределяет свет, равномерно подсвечивая изображения.

Svetovye paneli ustroistvo

Более бюджетные световые панели могут предусматривать монтаж в качестве задней стенки обыкновенного оцинкованного листа металла. Поверх него укладывается специальная светоотражающая пленка. Далее применяется акриловое стекло без матрицы, в которое направляется свет. Поскольку это односторонняя конструкция, то задняя часть из металла прикладывается к стене, поэтому она незаметна. То, что используется именно стальной лист, а не пластик вызвано применением более простых и бюджетных светодиодов, которые разогреваются. В этом случае металл выполняет функцию радиатора, снимая и рассеивая тепло. Как следствие даже недорогие светодиодные ленты фактически служат также долго, как и более дорогие, но без охлаждения.

Конструкция с использованием акрилового стекла с матрицей может предусматривать установку рекламного изображения с обеих сторон. В этом случае центральной частью конструкции выступает акриловое стекло, а с обеих его сторон применяются защитные стекла, которые позволяют размещать распечатанную рекламу. Конечно, в этом случае применяется особый вид алюминиевого профиля для создания каркаса.

Подобные конструкции могут применяться снаружи помещений. Стыки профиля при сборке каркаса герметизируются, а применяемая подсветка является влагозащищенной. Для использования внутри помещения могут предусматриваться более простые конструкции без защитного стекла. В этом случае распечатанный рекламный лист фиксируется особенным типом уголка, который применяется при сборке корпуса. Он состоит из двух элементов. Первый закреплен жестко, а внешняя сторона может отгибаться. В этом случае она служит как зажим для бумаги.

Svetovye paneli 2

Поскольку световые панели становятся все более популярными, то их производством занимаются практически все известные бренды, которые выпускают осветительное оборудование. Как следствие появилась масса других конструкций с определенными особенностями, но принцип их работы и сборки одинаковый. Готовые панели, предлагаемые в продаже, обычно изготавливаются под стандартные форматы бумаги, что обусловлено привязкой к печатному оборудованию, которое подготавливает рекламные постеры.

Самыми популярными являются форматы:

А0 – 1189 х 841 мм.
А1 – 841 х 594 мм.
А2 – 594 х 420 мм.
А3 – 420 х 300 мм.

В продаже также можно встретить комплектующие для сборки панелей. Алюминиевый профиль реализуется погонными метрами, после чего распиливается под нужные размеры. Также осуществляется и раскрой стекла с полноформатного листа. При сборке панели самостоятельно нужно учитывать, что внутреннее стекло используемое в качестве рассеивателя должно иметь отполированные торцы, чтобы эффективно распространять световой поток. В связи с этим после резки его бока нужно заполировать.

Потребление энергии и обслуживание

Световые панели пока являются наиболее эффективным техническим решениям для изображения рекламной информации. В первую очередь они выглядят красиво и солидно, а во-вторых, потребляют мало энергии. Это обусловлено применением светодиодной подсветки. Такие источники света светят действительно ярко. Светодиодные ленты и линейки имеют продолжительный ресурс, что исключает необходимость частого ремонта. Зачастую обслуживание панелей предусматривает только периодическую чистку защитного стекла или его замену в случае акта вандализма. В плане потребления энергии крупный постер шириной 70 х 50 см будет потреблять от 4 до 65 Вт. Это зависит от мощности встраиваемых светодиодов. Если реклама располагается в темном помещении, то яркое свечение не требуется.
