Сверхяркие светодиоды. Типы и устройство. Работа и применение

Сверхяркие светодиоды – это специальные полупроводниковые приборы, которые выделяются высочайшей яркостью свечения. Подобные изделия появились в результате развития технологического процесса в светодиодной технике. Благодаря этому образовалась отдельная ниша, в которой стали использоваться светодиоды высокой яркости. Эти изделия имеют свои специфические характеристики, плюсы и минусы, которые выделяют их среди остальных элементов. К примеру, они отличаются высокой мощностью и светоотдачей.

Однако подобные светодиоды все еще остаются достаточно дорогими вследствие их конструктивных особенностей. Поэтому еще сравнительно недавно такие светодиоды использовались ограниченно. Однако сегодня они находят все большее применение в самых разных областях. Спрос на данные изделия растет с каждым днем. Планируется, что лет через 5-10 подобные светодиоды будут применяться повсеместно.

Виды

Сверхяркие светодиоды в большинстве случаев имеют следующую классификацию:

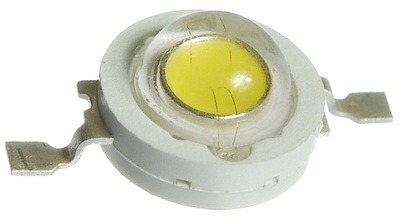

Epistar. Представляют диоды высокого качества, которые выделяются компактными габаритами. Их особенностью являются длительный период работы. Такие изделия широко применяются в различных областях.

Sverkhiarkie svetodiody Epistar

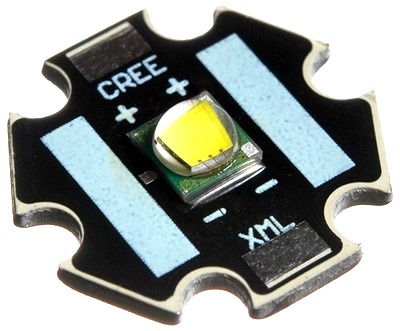

Cree. Подобные световые диоды действуют на базе карбида кремния, а также нитрида галлия. Эти изделия также выделяются продолжительным временем работы. К тому же диоды этого вида потребляют минимум электрической энергии, в частности это 12 вольт. В большинстве случаев их применяют для освещения пешеходных и подземных переходов, автомобильных дорог. К тому же производители используют их в осветительных приборах, к примеру, в фонарях. Необходимо отметить, что светодиоды cree выделяются высоким качеством, вследствие чего их стоимость несколько выше моделей других разновидностей.

Sverkhiarkie svetodiody Cree

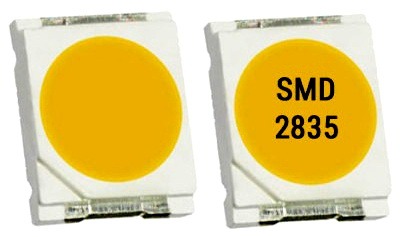

Smd. Относятся к распространенной светодиодной продукции. Эти изделия часто встречаются в различных областях. В особенности они популярны для подсветки зданий и сооружений, в том числе интерьерного дизайна внутри помещений. К примеру, при помощи светодиодных лент smd создаются уникальные в дизайнерском плане интерьеры помещений. Однако подобные ленты чаще всего используются совместно со специальными драйверами, то есть блоками питания. Подобные приборы снижают действующее напряжение с 220 до 12 вольт.

Sverkhiarkie svetodiody Smd

На данный момент главными производителями указанных светодиодов являются американские, тайванские и китайские компании.

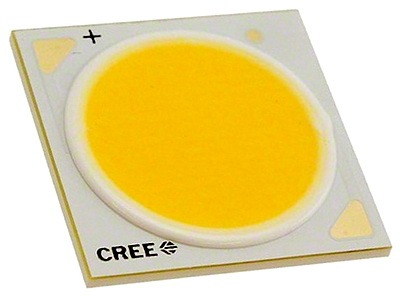

Отдельной группой выступают светодиоды XLamp, которые выделяются особой мощностью. Их конструктивное исполнение предполагает присутствие теплоотводящего радиатора, что вызвано большим током в 350мА и выше. Благодаря эффективному отводу тепла данный вид светодиода также может работать длительное время. Данная группа делится на три вида: MC, XP и XR. Отличие указанных видов изделий заключается в разных габаритах и формах. Светодиоды XLamp в большинстве случаев применяются для наружного и внутреннего освещения автомобилей.
Sverkhiarkii svetodiod XLamp

Устройство

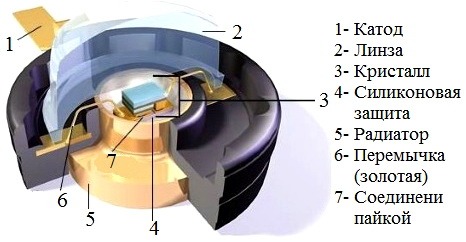

Сверхяркие светодиоды практически всегда имеют конструкцию, которая практически полностью повторяет устройство стандартного светодиода. Типичные изделия монтируются на стандартное основание, тогда как продукция высокой яркости монтируется на теплоотводящую подложку. В остальном – это типичный диод с p-n переходом.
Sverkhiarkii svetodiod ustroistvo

Так, благодаря техническим новациям компании CREE, устройство светодиодов группы XR имеет следующее строение:

В виде корпусного основания выступает подложка, выполненная из металла и керамики, которая выделяется высокой теплопроводностью. В результате обеспечивается минимальное тепловое сопротивление, в том числе электроизоляция корпуса кристалла от теплоотводящего элемента.
Кристаллы создаются из кристаллов карбида кремния.
Материал подложки выполнен из карбида кремния, а также нитрида алюминия. Благодаря этому решается проблема появления механических напряжений в кристалле вследствие смены температуры.
Металлический корпус также выступает в качестве рефлектора.
Плавающая линза выполнена из кварцевого стекла. Она установлена в корпусе не жестко и сохраняет свое положение благодаря адгезии к желеобразному герметику. В результате она как бы плавает. Использование такой конструкции дает возможность исключить появление механических напряжений. Также это дает возможность выполнить автофокусировку в широчайшем диапазоне температур;

Показатели указанных светодиодов находятся в прямой зависимости от вида кристаллов, которые установлены в них. Ранее кристаллы были небольшого размера, однако в последнее время промышленность использует новые кристаллы, которые выделяются достаточно большой площадью, в том числе высокой световой отдачей. Они способны действовать при больших токах, а значит светить очень ярко.

Принцип действия

Сверхяркие светодиоды вне зависимости от вида действуют по одинаковому принципу. Диоды выполнены в виде чипа, из полупроводникового материала. Для образования р-n перехода чип покрывается легированными примесями. Подобная конструкция свойственна моделям светодиодов типа cree и smd. Принцип действия в данном случае базируется на перетекании электрического тока от р-анода к n-катоду. В результате напряжение передается в одном направлении.
Цвет и длина волны светового излучения зависит от ширины рабочей зоны р-n перехода. Довольно часто для изготовления подобного перехода применяется германий и кремний. Для создания высокой яркости применяется сапфир в виде подложки.

Применение

Sverkhiarkie svetodiody v svetoforakh

Сверхяркие светодиоды находят довольно широкое применение.

Они применяются для подсветки в жидкокристаллических дисплеях мобильников и коммутаторов.
Для производства светодиодной рекламы.
Для автомобильной светотехники, в частности для подсвечивания салона, а также индикации поворотов, элементов торпеды. Они часто монтируются в фарах, стоп-сигналах и габаритных огнях.
Они выступают в качестве светоизлучающих элементов в дорожных указателях и светофорах.
Довольно часто их используют для освещения помещений мастерских, различных производств, в том числе домов, квартир, подсобных помещений и так далее.
В качестве сигнальных излучающих элементов в авиации, судоходстве и на железной дороге.
Для подводного освещения.
Для ландшафтного освещения.
Сверхяркие светодиоды широко применяются в медицинской отрасли. В частности, их используют в эндоскопических приборах, дерматоскопах, лампах и ином оборудовании.
Подобные светодиоды часто используются для тюнинга машин. При помощи них можно заменить практически все стандартные лампочки. К примеру, в автомобильных магазинах продаются готовые комплекты, которые можно сразу включить в электрическую схему машины без каких-либо усовершенствований.
Для рекламной сферы и так далее.

Светодиоды высокой яркости создают значительный световой поток при небольшом потреблении электрической энергии. Благодаря указанным свойствам можно решать проблемы значительных затрат электрической энергии на освещение, которые на данный момент все еще являются существенными. К тому же при помощи подобных светодиодов можно создать требуемый уровень освещения помещений.

Плюсы и минусы

Сверхяркие светодиоды за последние несколько лет стали невероятно востребованными. Причин тому несколько:

Энергоэффективность. На данный момент это наиболее экономичные источники света, потребляющие минимум электрической энергии. При применении подобных изделий удается сэкономить порядка 80% электрической энергии.
Существенный срок службы.
Возможность функционирования в широких температурных режимах.
Минимальный нагрев.
Наличие ударопрочности, в том числе в ряде случаев и влагостойкости.

Как выбрать

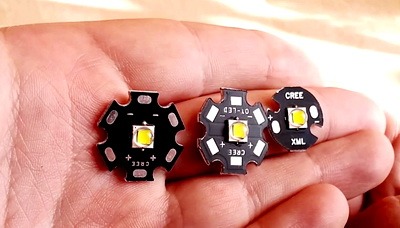

Sverkhiarkii svetodiod kak vybrat

Если Вы хотите приобрести сверхяркие светодиоды, то для начала следует определиться, где Вы их будете применять. Эти изделия могут иметь разное напряжение, что определяется назначением и моделью. В большинстве случаев оно составляет в пределах 1,5-4 В, но может быть и 12 В. В большинстве случаев это влияет на цвет излучения. К примеру, низкое напряжение, как правило, обеспечивает инфракрасный цвет, тогда как высокое обеспечивает создание белого цвета. Средняя мощность для весьма сильных диодов равняется 1 Вт, для типичных представителей – порядка 0,3 Вт.
В магазине можно приобрести светодиоды в разных цветовых решениях: белые, синие, красные, оранжевые и другие модели.
Не стоит прельщаться дешевыми изделиями. Вызвано это тем, что яркие светодиоды, произведенные с нарушением технологии или некачественных материалов, через определенное время понизят свою светоотдачу. К примеру, дешевые модели спустя 4 тысячи часов работы лишаются порядка 35% яркости. Тогда как качественные светодиоды даже через 50 тысяч часов работы сохраняют свою яркость практически на прежнем уровне. Колебания яркости могут быть не более 20%

Экономия в будущем

На данный момент широкое внедрение указанных светодиодов невозможно, так как они стоят довольно дорого. Однако в будущем внедрение новых разработок и технологий позволит внедрить их повсеместно. К примеру, города и каждый житель смогут значительно экономить электроэнергию, расходы снизятся в 14-18 раз.
