Как обжать кабель витая пара. Обжим инструментом и без него

Как грамотно обжать кабель витая пара – вопрос отнюдь не праздный, особенно для компьютерных дебютантов¸ и ответ на него носит сугубо прикладной, утилитарный характер. Человеку неподготовленному полноценно осуществить данное технологическое мероприятие без ознакомления с пошаговой инструкцией едва ли удастся. Оно содержит несколько ключевых операций от постановки задачи и до успешного испытания и запуска нового сетевого кабеля.

Для начала надо собрать правильную схему, а чтобы сеть начала работать нормально, надлежит осуществить поэтапную обжимку. Если выражаться более конкретно, следует с двух концов обжать кабель коннекторами RJ-45.

Что потребуется для реализации поставленной задачи

С точки зрения оценки эффективности пропускаемого частотного диапазона в электротехнике известен ряд категорий витой пары, нумеруемых от 1 до 7. Более высокая категория обладает большим количеством пар проводов, плюс каждая пара имеет больше витков на единицу длины. Таким образом, нас интересует изделие 5-6 категории.

Совсем без инструмента обжать затруднительно. Поэтому лучше всего запастись кримпером, стриппером (для работы с изоляцией). Удобны «три в одном» – обжимной инструментарий с функцией одновременного снятия оплетки, изоляции, а также выполнения всестороннего и равномерного обжатия.

Одноразовые коннекторы дёшевы, поэтому на всякий случай лучше взять их с запасом.

Наличие тестера факультативно, то есть для разового применения специально покупать не стоит. Прибор целесообразен при частом использовании. Правда, неисправность с ним находить проще, «прозванивая» каждую линию отдельно.

Для чего собираемся обжать кабель и по какой именно схеме

Standarty

Принципиальный вопрос в данной ситуации, с какой целью производится обжим. От этого будет зависеть способ размещения проводов в коннекторном гнезде.

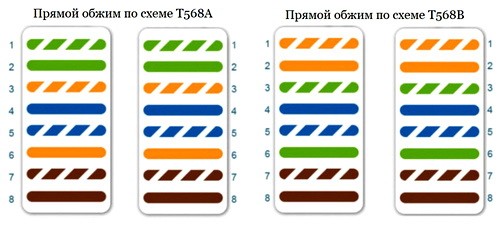

Kak obzhat kabel vitaia para priamoi

Посредством прямого метода соединяются маршрутизатор (модем, ноутбук-свич, хаб) с компьютером. При нём провода располагаются по стандартам TIA/EIA-568A и TIA/EIA-568B.

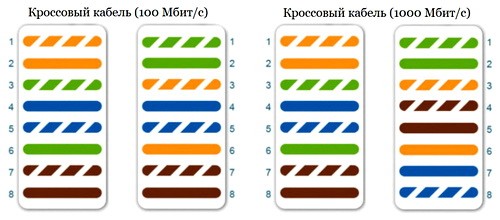

Kak obzhat kabel vitaia para krossovyi

Посредством перекрестного (кроссового) метода сообщаются однотипные устройства: компьютер плюс компьютер, компьютер плюс ноутбук, роутер плюс роутер, роутер плюс модем, пр. При нём оба стандарта применимы к разным концам провода, однако имеются расхождения относительно скоростей.

Обжать кабель с использованием инструмента

С заведением в коннектор 8 жил не нужно оставлять пустые канавки – все они окажутся занятыми.

Итак, последовательность следующая:

Обрезка провода. Это несложная манипуляция, определяющая нужный отрезок кабеля. Изначально лучше заготовить достаточную его длину на случай переделки.
Снятие оплётки. Удалять её ножом – вчерашний день, для этого предназначены особые клещи с отверстием для снятия на требуемую длину. В идеале от края стоит отступить на 1 см. Если сделать заготовку куцей – кабель не войдёт в разъем, если переборщить – провода вылезут из устройства, что сократит срок их эксплуатации.
Подравнивание ножницами. Этим моментом многие пренебрегают, а напрасно. Соединение не терпит небрежности, ведь в противном случае контакты свободно не войдут в коннектор. Первым делом провода надо карандашом разгладить в единой плоскости. Затем они тщательно распределяются по порядку (по цветам), разравниваются вторично и слегка подрезаются до ровного торца.
Впихивание. Пожалуй, наиболее ответственная процедура. Пытаемся аккуратно воткнуть конструкцию внутрь коннектора. Убеждаемся, что каждый провод находится на своём месте, доходит до упора и ничего не торчит.
Опрессовка. Завершающий нюанс. Помещаем коннектор в обжимные клещи и сдавливаем до щелчка.

Обжимной процесс без кримпера

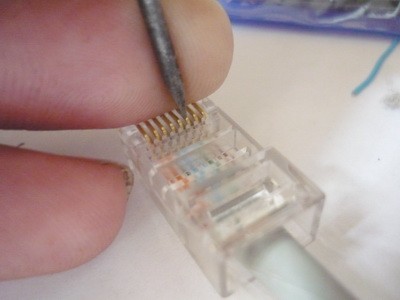

Obzhimnoi protsess bez krimpera

Данным путём идут те, у кого кримпера нет и покупать его они не собираются (при одноразовом использовании впоследствии, скорее всего, вряд ли понадобится. Тем более что вещь эта сравнительно дорогая, и приобретать его ради обжима двух коннекторов действительно ни к чему. Так что всё можно организовать при помощи отвертки и ножа. Пусть кустарно и не с первой попытки, зато экономно. В общем, на худой конец подойдет и такой вариант.

Это примитивное занятие, т.к. каждый канал продавливается отдельно и есть реальный риск сломать коннектор.

Осторожно снимаем оболочку на 2 см.
Расправляем проводки и распределяем по цвету по выбранной схеме, чтобы не переплетались.
Подрезаем их, оставляя 1 см. Подойдут кабельные кусачки, ножницы, а также нож.
Ещё раз внимательно проверяем, верно ли согласно схеме распределены проводки, вставляем их в RJ-45 до упора, при этом держим устройство защёлкой от себя. Следим за тем, чтобы проводки зашли и упёрлись в переднюю стенку коннектора.
После всестороннего обследования приступаем непосредственно к обжиму. Берем плоскую отвертку и не спеша последовательно вдавливаем контакты. Необходимо соблюдать осторожность, чтобы не пораниться.

Контакты надлежит вдавливать с некоторым усилием. Каждый из них должен не только выровняться с корпусом устройства, а быть несколько утопленным заподлицо. Это весьма кропотливое занятие, и с первого раза далеко не всегда успешно получается. Подчас кабель тяжело вставляется в LAN-порт маршрутизатора, операцию придётся повторить.

После обжима каждого контакта кабельный фиксатор защёлкивается. Для этого стоит лишь вдавить его внутрь и прижать оболочку. Теперь надлежит повторить то же самое на втором конце. В итоге контакты отвёрткой слегка повреждаются, а если обжать кабель посредством кримпера, повреждений не бывает.

В своё время, на заре интернет-революции, многие юзеры обжимали проволочные элементы зубами. Сегодня подобные действия выглядят нецивилизованно, да и вредно это.

Проверка

Kak obzhat kabel vitaia para proverka

Главные стадии просты и понятны, но без них не обойтись:

Получившаяся конструкция должна быть закреплена неподвижно. Если после лёгкого подёргивания ничего не отвалилось, нет люфта – значит, порядок. Если он присутствует – дожать (в 90% вторичный дожим помогает).
После включения системы сеть должна начать функционировать. О нормальном прохождении сигнала будет свидетельствовать заявленная скорость трафика.
С LAN-тестером либо обычным мультиметром перебой сразу обнаружится. Один из способов – тоже дожать. Хотя в большинстве случаев приходится всё начинать сначала.

Впрочем, не следует сразу подозревать кабель. Проблема может крыться в подключаемом девайсе, который также нужно проверить.

Послесловие

Ради полноты картины нужно отметить, что в настоящее время в обиходе уже имеются т.н. безинструментальные коннекторы. Это довольно любопытная и пока малораспространённая разработка. С помощью упомянутых устройств можно обжать кабель практически без усилий голыми руками. Понадобится разве что нож для зачистки. На коннекторе изображена схема, куда какой проводок направлять. Контакты зачищаются и вставляются в гнездо, затем коннектор защелкивается и кабель таким образом обжимается. Пока безинструментальный коннектор для торговой сети считается дефицитом. Нужно спрашивать и искать, как в советские времена.
